Placa adaptadora CAN EBB36 para motor a pasos con bloqueo

Análisis general del producto

He probado varias ampliaciones de electrónica para control de extrusión, y lo que más me interesa de este tipo de placa adaptadora es que cambia el enfoque: pasas de “control de hobby” a una arquitectura más estructurada, con comunicaciones pensadas para entornos exigentes y con más vías para sensorización. En la práctica, cuando montas un sistema de extrusión con control térmico y protección operativa (paradas, bloqueos, roturas), la fiabilidad empieza a depender tanto del firmware como de cómo queda cableado y de qué interconexiones ofrece el hardware.

Esta placa encaja especialmente bien en setups donde quieres integrar detección asociada al extrusor y mejorar la gestión de señales y periféricos (por ejemplo ventilación en perfiles térmicos distintos). El punto fuerte, desde mi experiencia en campo, es que te permite ordenar funciones: comunicación CAN para estabilidad del bus, soporte de sensores tipo PT y una expansión por I2C para añadir lógica de protección (rotura/bloqueo) sin convertir el montaje en una madeja de adaptadores.

Calidad de materiales y construcción

Aquí hablamos de una placa PCB de tamaño aproximado 51,5 × 37 mm, así que la evaluación real se centra en cómo se suele comportar este formato en montaje sobre impresoras con vibración, cambios térmicos y cableado relativamente rígido.

Lo que me parece razonable de este tipo de PCB es que, al no ser una carcasa con electrónica encapsulada, hay que asumir un montaje “de taller” muy cuidado: sujecciones firmes, alivio de tensiones en cables y separación del calor del hotend donde corresponda. En rutas técnicas y días de taller (humedad, polvo fino, manipulación repetida), el talón de Aquiles de estas ampliaciones no suele ser “la placa como tal”, sino el conjunto: conectores, masa de cables y el punto donde el movimiento genera fatiga.

En cuanto a salidas, incorpora conectores para ventiladores con una corriente de salida de 1,5 A por el conector asociado a FAN0/FAN1. Esa cifra condiciona mucho la construcción del conjunto: si trabajas con ventiladores de mayor consumo o múltiples ventiladores en paralelo, lo correcto es diseñar el sistema con un driver externo o ajustar el cableado. He visto demasiadas veces que el problema aparece “después de varias impresiones” cuando alguna carga supera margen y acaba generando caídas de tensión, calentamiento local o inestabilidad.

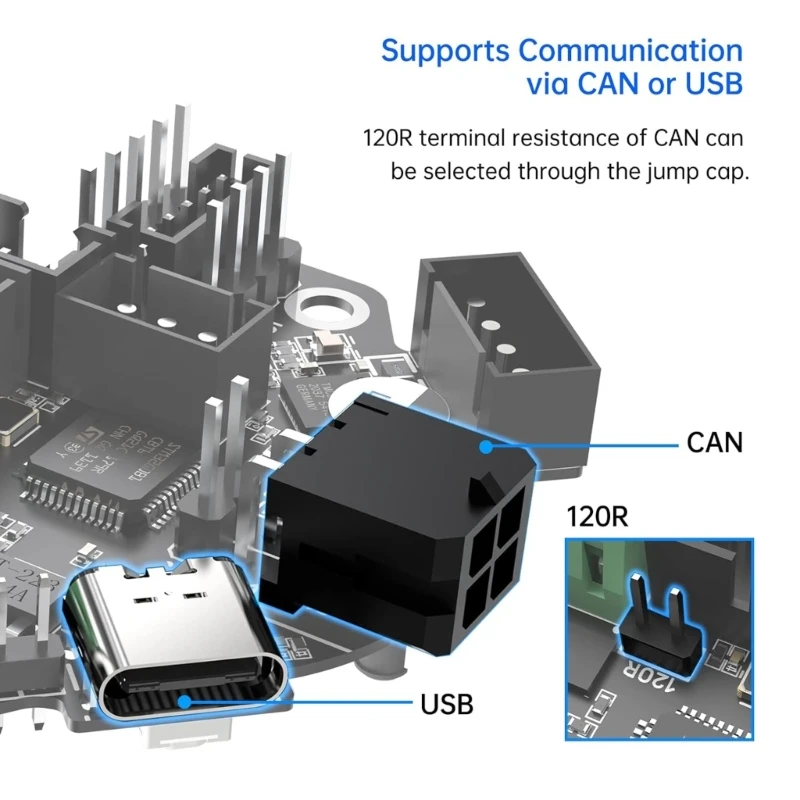

También valoro positivamente que contemple terminación CAN seleccionable por jumper: en buses reales, la terminación mal puesta es fuente de errores intermitentes. Que sea configurable reduce el trabajo de diagnóstico cuando estás desplegando el montaje y ajustándolo a tu caja, longitudes de cable y distribución de nodos.

Funcionalidad y rendimiento en campo

En campo, cuando una impresora se comporta bien durante horas, lo hace porque el sistema térmico y de seguridad no “se cuelga” ante pequeñas variaciones: vibración al acelerar, diferencias de ventilación por viento, cambios de temperatura ambiente, o simplemente una sesión larga con muchas operaciones.

Esta placa aporta tres frentes claros:

1. Comunicaciones CAN con terminación ajustable
   CAN es especialmente útil cuando el cableado crece o quieres una red más robusta entre controladores/módulos. En un montaje con chasis metálico, cables largos y desconexiones/reconexiones frecuentes (típico en mantenimiento o pruebas), el bus bien terminado tiende a ser menos caprichoso. Yo lo he notado al depurar fallos: cuando un sistema es propenso a lecturas erráticas, el diagnóstico se simplifica mucho si el bus no está “al límite” por terminación incorrecta.

2. Soporte configurado para PT100/PT1000 (2 o 4 hilos)
   El comportamiento de una sonda térmica mejora mucho cuando haces bien las conexiones. El modo de 2 o 4 hilos suele marcar la diferencia cuando hay ruido eléctrico o caídas por resistencia en el cableado. En entornos reales (talleres con maquinaria cerca, al menos algo de interferencia, y cables moviéndose con el tiempo), la opción de 4 hilos ayuda a mantener lecturas más estables y a evitar que el sistema persiga “picos” inexistentes.

3. Expansión para detección de rotura/bloqueo de filamento vía I2C
   La detección de rotura no es solo “para saber que falló”: es para que el sistema actúe con coherencia (pausar, reintentar, proteger calentadores, evitar que sigas extruyendo plástico donde no debe). En sesiones largas en exterior o en espacios donde la temperatura cae por la noche, el filamento puede cambiar de comportamiento y la tracción del alimentador sufre; ahí una detección con integración clara evita que el problema escale a un fallo térmico o a un atasco mayor.

Además, la presencia de FAN0/FAN1 te permite gestionar dos salidas de ventilador de forma consistente, útil si tienes un sistema que requiere perfiles distintos de flujo de aire (por ejemplo, disipación primaria y ventilación adicional). En términos prácticos, cuando el ventilador no se comporta igual por variaciones de tensión o conexiones flojas, se nota en la estabilidad de temperaturas y en la calidad de capas; disponer de salidas bien definidas reduce puntos de fallo.

Limitaciones prácticas que sí vigilaría: la estabilidad final depende del firmware/uso, pero a nivel de montaje yo prestaría atención a:

• longitudes y calidad del cableado CAN;
• masa y ruta de cables cerca de líneas de potencia (especialmente motores y calefactores);
• que la corriente real de ventiladores esté dentro de 1,5 A por salida si pretendes usarlos directamente;
• sujeción de la placa para que los conectores no trabajen “en palanca” con vibración.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• CAN con terminación seleccionable: reduce fallos intermitentes por cableado y facilita ajustes durante el montaje.
• Compatibilidad con PT100/PT1000 y configuración de hilos: mejora la lectura térmica en montajes con cableado no ideal.
• Expansión I2C para detección de rotura/bloqueo: permite construir un sistema de protección más “cerrado” y operativo en fallos reales.
• Salidas para ventiladores (FAN0/FAN1): útil para mantener una gestión térmica coherente cuando tienes doble ventilación.

Aspectos mejorables (según mi forma de evaluar en banco de pruebas)

• El mayor “talón” suele ser el diseño eléctrico alrededor de los ventiladores: si tu ventilación requiere más corriente o tienes ventiladores con consumos variables, te interesa prever un driver o control externo para no forzar la salida de 1,5 A.
• Como es una PCB sin encapsulado, yo mejoraría el “plan de montaje”: fijaciones con antivibración, alivio de tensiones en conectores y rutas de cable que eviten rozamiento con partes móviles.
• En detección I2C, lo importante no es solo que exista la expansión, sino cómo lo integras: conviene planificar conectores, identificación de cables y un esquema claro para no acabar con fallos por mala inserción o interferencias.

Veredicto del experto

Si tu objetivo es pasar a un control de extrusión más estable y con protección operativa, esta placa me parece una opción muy lógica. La combinación de CAN (con terminación ajustable), soporte térmico tipo PT con 2/4 hilos y expansión I2C para detección encaja especialmente bien en montajes que pasan por mantenimiento frecuente, sesiones largas y condiciones cambiantes donde los fallos intermitentes son más frustrantes que un fallo “simple”.

Mi recomendación práctica es clara: antes de integrarla, define el esquema de ventilación para que la carga real esté dentro del margen de 1,5 A por FAN0/FAN1, cuida el cableado CAN (longitudes y terminación) y monta la PCB con fijaciones que eliminen holguras. Con eso, este tipo de ampliación suele darte el salto de fiabilidad que buscas cuando el sistema ya no es un prototipo, sino una herramienta que debe aguantar el uso de verdad.
