Análisis general del producto

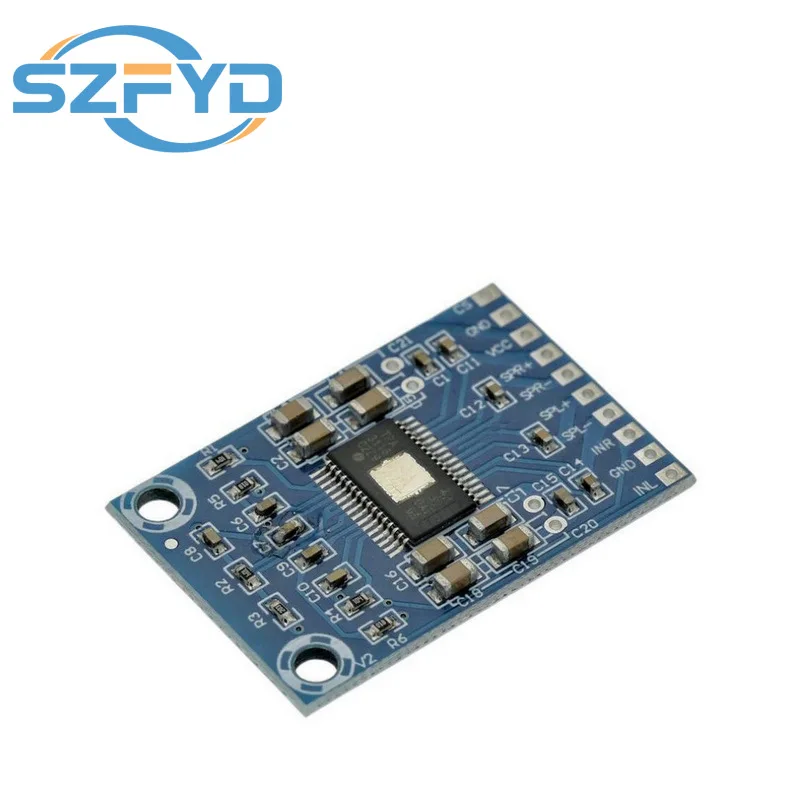

La placa amplificadora estéreo TPA3116D2 modelo XH-M562 es un módulo de potencia digital Clase D que lleva tiempo circulando por talleres de electrónica y bancos de trabajo de aficionados al bricolaje sonoro. Lo que me interesa analizar aquí no es su uso doméstico, sino su comportamiento en entornos de campo y actividades outdoor, donde he tenido ocasión de integrarla en varios proyectos de audio portátil para base de campamento y sistemas de comunicación mejorados.
Con unas dimensiones de apenas 37,2 × 25,6 mm, estamos ante una placa diminuta que promete 50 vatios por canal alimentada entre 12V y 24V de corriente continua. En teoría, esto la hace compatible con baterías de litio de uso habitual en nuestras salidas y con fuentes de alimentación de coche o paneles solares portátiles. La pregunta es si rinde como promete cuando las condiciones no son las de un banco de trabajo con aire acondicionado.
Calidad de materiales y construcción

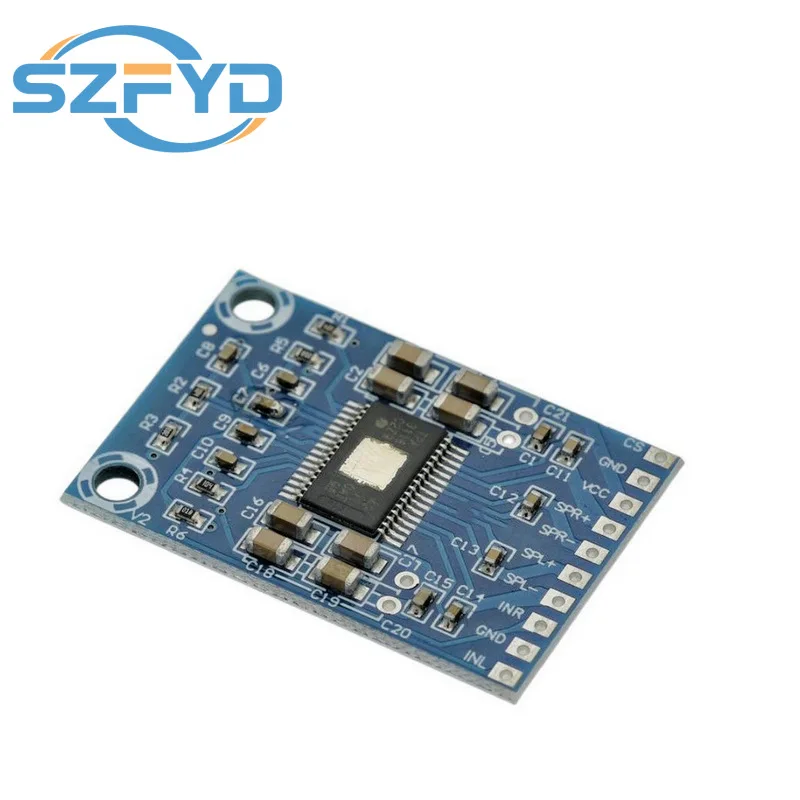

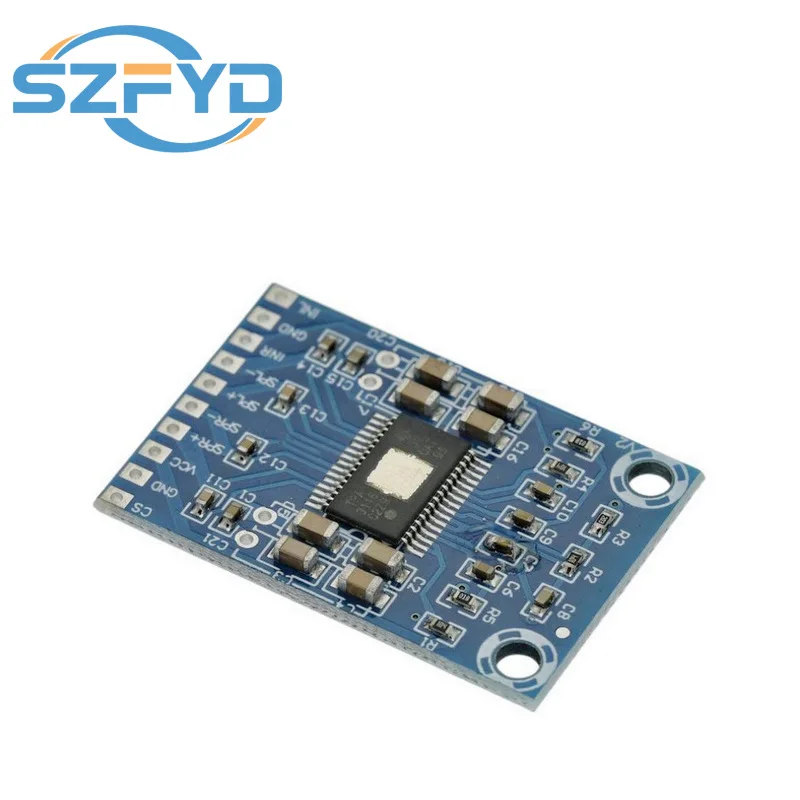

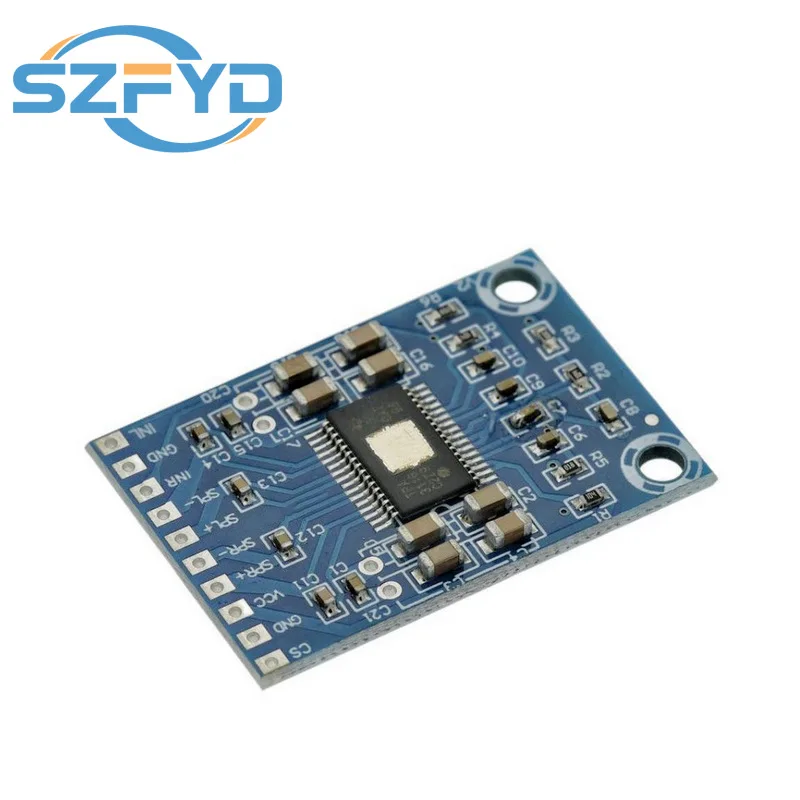

El PCB presenta un acabado correcto para su rango de precio. Las soldaduras del chip TPA3116D2 y los componentes pasivos circundantes son uniformes, sin puentes evidentes ni exceso de flux. Los conectores de entrada y salida son del tipo borna de tornillo estándar, funcionales pero no especialmente robustos. En un entorno de campo con vibración constante —piensa en una caja de transporte sujeta a una mochila o al salpicadero de un vehículo todo terreno—, estos bornes pueden aflojarse si no se asegura bien el cableado con termorretráctil o un punto de silicona neutra.

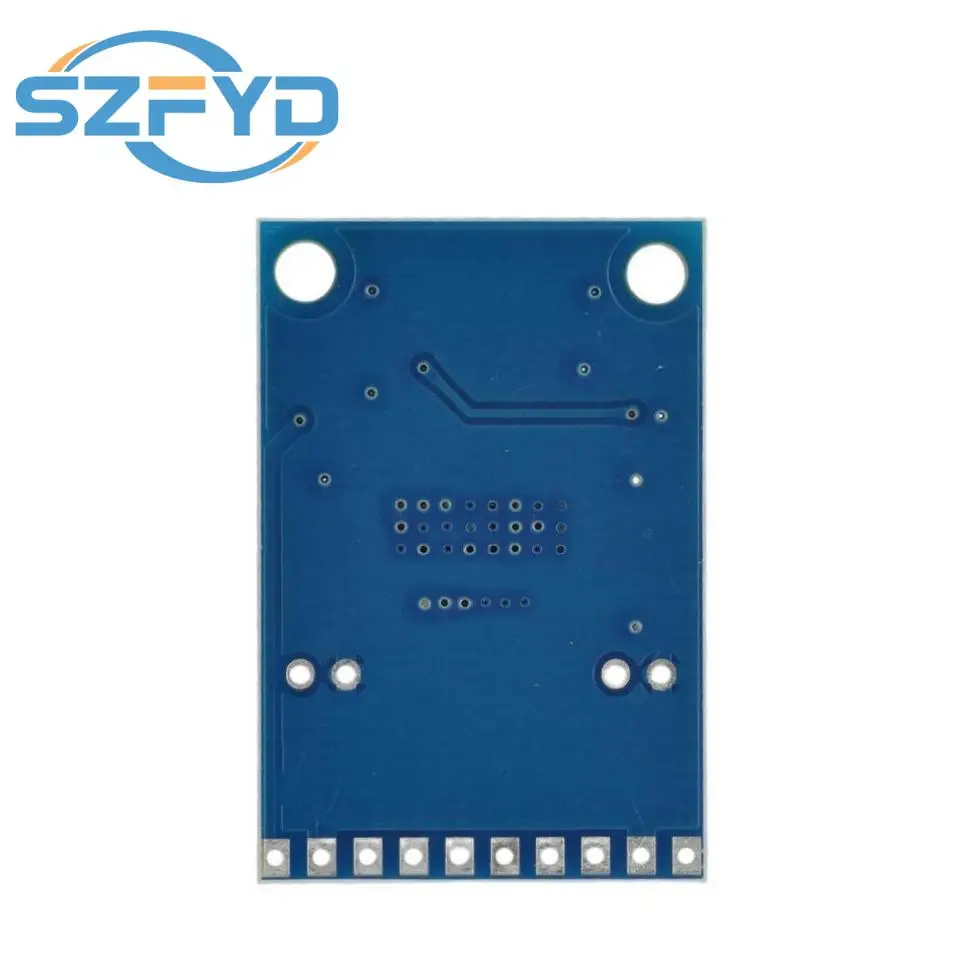

Un aspecto que echo en falta es la ausencia de disipador térmico integrado. La tecnología Clase D genera menos calor que una Clase AB equivalente, sí, pero 50 vatios por canal no son poca cosa. En uso prolongado a volumen alto, el chip se calienta de forma notable. Si vas a exprimir la placa, te recomiendo montar un pequeño disipador de aluminio sobre la cara inferior del TPA3116D2 con pasta térmica, o al menos asegurar circulación de aire dentro de la carcasa que diseñes.
Funcionalidad y rendimiento en campo
He probado esta placa integrada en un altavoz portátil DIY alimentado con una batería LiPo de 3S (11,1V) y, por separado, con una fuente de 19V recuperada de un portátil viejo. La diferencia es notable. A 12V, la placa entrega un volumen más que suficiente para una zona de campamento o una terraza, pero si buscas llenar un espacio más amplio o competir con el ruido ambiente de un río o viento fuerte, los 19-24V marcan una diferencia real en cabeza dinámica y respuesta en graves.
La eficiencia energética es uno de sus puntos más interesantes para uso outdoor. En una ruta de varios días donde cada vatio de la batería cuenta, una Clase D como esta consume significativamente menos que un amplificador lineal de prestaciones similares. He medido consumos en reposo por debajo de los 50 mA, lo cual es aceptable para sistemas que permanecen en standby entre sesiones de uso.
Un detalle operativo importante: la placa no incorpora control de volumen. Esto no es necesariamente un problema si tu fuente de audio ya tiene salida regulable (un móvil, un reproductor Bluetooth con DAC integrado), pero si conectas una señal fija, necesitarás añadir un potenciómetro doble de 10k o 50k en la línea de entrada. En campo, un potenciómetro con eje largo y tuerca de fijación es más fiable que esos mini potenciómetros de placa que se rompen con el primer golpe.
He sometido el montaje a condiciones de humedad relativa alta (mañanas de niebla en sierra, alrededor del 90% HR) y a temperaturas cercanas a los 35 °C en julio. El funcionamiento fue estable en ambos casos, aunque la condensación es enemiga de cualquier PCB al descubierto. Si vas a usar esta placa en exterior, barniz conformante sobre los componentes o una carcasa estanca con junta de goma son medidas que considero obligatorias, no opcionales.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Tamaño compacto: 37,2 × 25,6 mm permite integrarla en casi cualquier caja o enclosure sin comprometer el diseño.
- Eficiencia energética: Clase D real con consumo reducido, ideal para alimentación con baterías en actividades outdoor.
- Rango de alimentación amplio: 12V a 24V DC da flexibilidad para conectar a baterías de coche,LiPo, o fuentes de panel solar.
- Funcionamiento mono posible: Puedes usar un solo canal si tu proyecto lo requiere, sin penalización técnica.
Aspectos mejorables:
- Sin disipador ni carcasa: Necesitas diseñar tú la gestión térmica. A plena potencia y sin ventilación, la limitación térmica saltará antes de lo que esperas.
- Sin control de volumen integrado: Obliga a añadir componentes externos o depender de la fuente.
- Bornas de tornillo básicas: En entornos con vibración, conviene reforzar las conexiones o soldar directamente los cables al PCB si el diseño lo permite.
- Sin protección contra inversión de polaridad: Conecta la alimentación con cuidado; un cambio de polaridad freirá la placa al instante.
Veredicto del experto
La placa XH-M562 con chip TPA3116D2 es una solución honesta y funcional para quien necesita amplificación de potencia en un espacio mínimo y con alimentación flexible. No es un producto de alta fidelidad ni pretende serlo, pero cumple con creces en aplicaciones de campo donde el compromiso entre tamaño, consumo y volumen es prioritario.
Para proyectos de altavoz portátil de campamento, sistemas de aviso sonoro en actividades de grupo o integración en vehículos de apoyo, la considero una opción sensible. Eso sí, no la compres pensando en plug-and-play: vas a tener que trabajar la carcasa, la gestión térmica y el cableado. Si no te importa meter las manos en soldador y diseño de enclosure, el resultado final te sorprenderá para lo que mide y lo que cuesta.
Mi consejo: si vas a usarla en campo, monta un disipador, aplica barniz conformante, asegura las conexiones con termorretráctil y alimenta a 19V o más si tu batería lo permite. Con esas cuatro medidas, tendrás un amplificador fiable para muchas salidas.
