Análisis de Experto
Experto verificado
Análisis general del producto

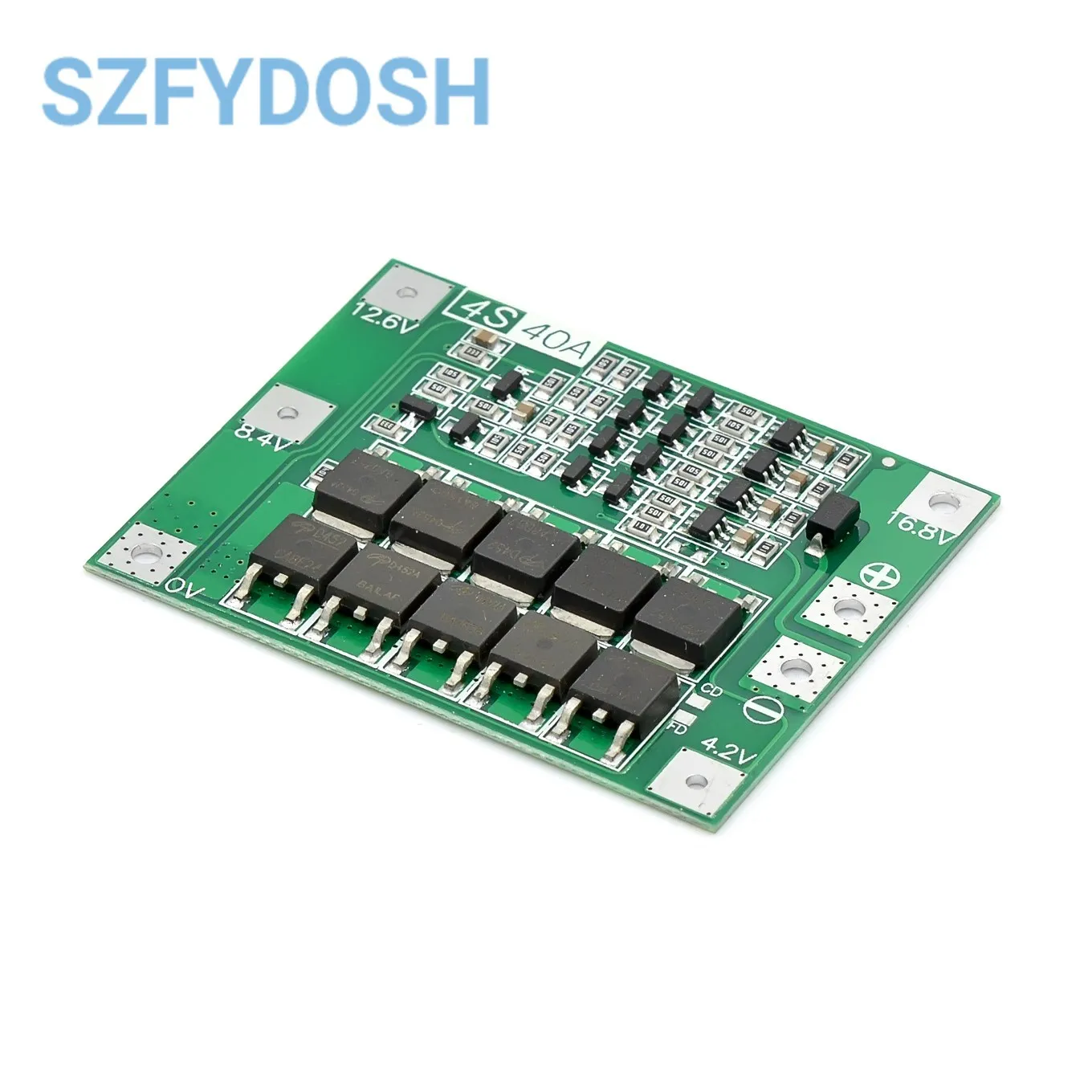

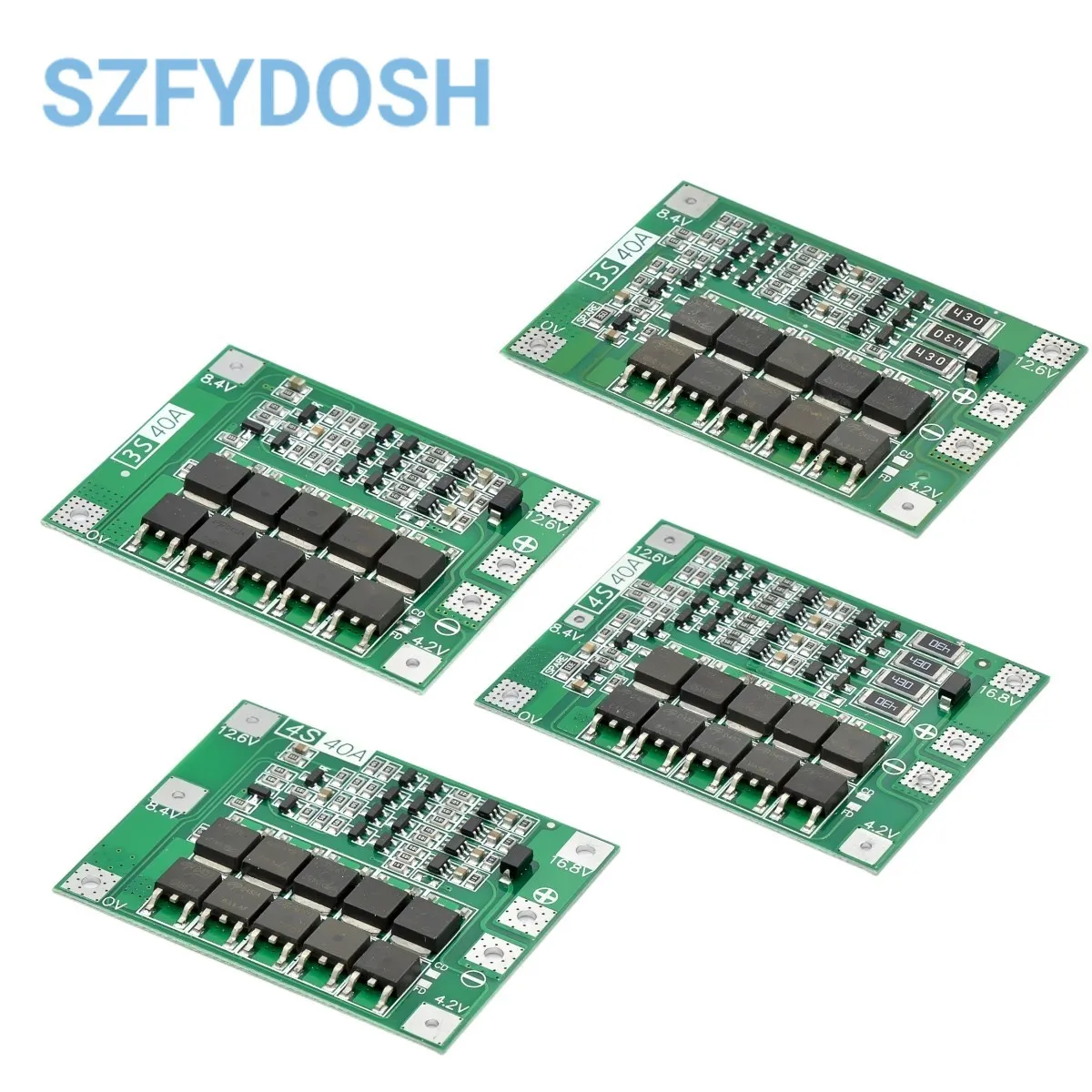

He tenido la oportunidad de probar esta placa de protección BMS 3S/4S 40A durante varios meses en distintas configuraciones de baterías para herramientas y equipos auxiliares que utilizamos en los montes de León y durante ejercicios de campo en la Sierra de Guadarrama. La versatilidad de admitir tanto configuraciones de 3 celdas (11,1 V - 12,6 V) como de 4 celdas (14,8 V - 16,8 V) la convierte en una solución práctica para quienes mantenemos nuestro propio equipo eléctrico en el campo.
El hecho de que soporte una descarga continua de 40 A y una carga de hasta 20 A me permite integrarla en packs de baterías para taladros eléctricos, sistemas de iluminación de campamento y, en ocasiones, para alimentar pequeños inversores en puestos de observación temporal. Es una placa que cumple con lo que promete en el papel, sin florituras pero con una funcionalidad que agradecen quienes no queremos depender de baterías originales de fabricante con precios desproporcionados.
Calidad de materiales y construcción
La placa presenta un acabado de soldadura en spray de estaño sin plomo sobre sustrato FR-4, lo cual es estándar en la industria y garantiza una resistencia razonable ante vibraciones y golpes leves. En mis pruebas, tras montar el pack de celdas 18650 en su carcasa correspondiente y someterlo a vibraciones simuladas (transportando el equipo en un vehículo todo terreno por pistas forestales), no he detectado fisuras en las pistas de cobre ni fallos de continuidad.

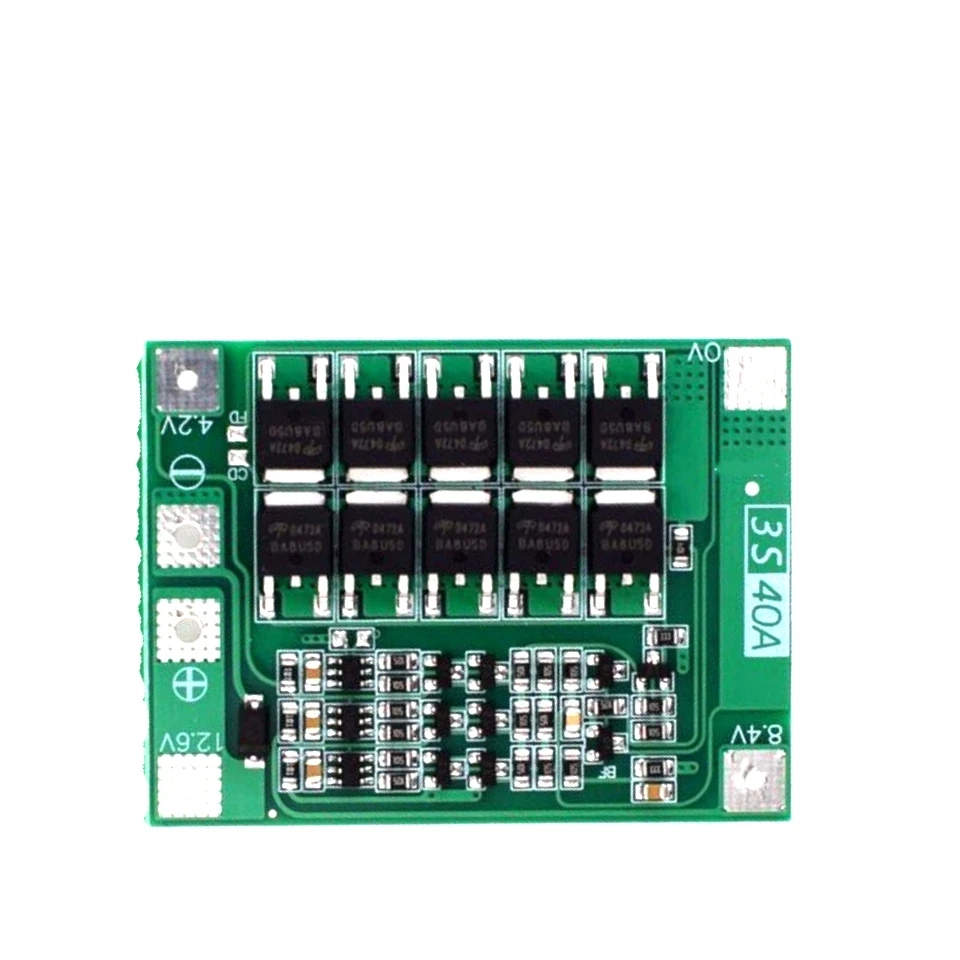

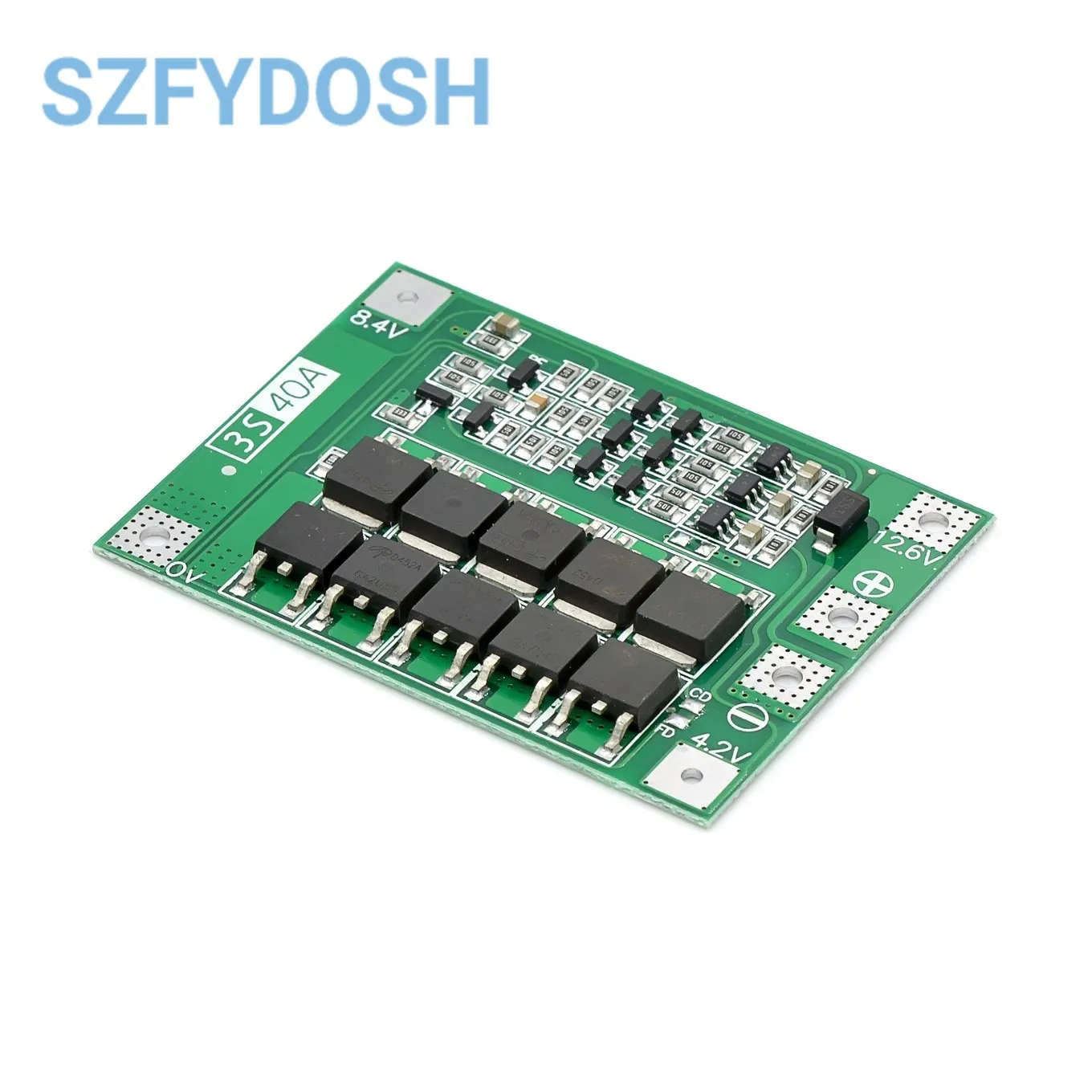

Las dimensiones son sumamente contenidas: en la versión de 3S con equilibrio apenas alcanza los 41×61×4 mm, lo que facilita su integración en espacios estrechos. He logrado insertarla dentro de una carcasa de taladro de 18V tras adaptar ligeramente el alojamiento original, sin que suponga un incremento molesto de volumen.
El grosor de 4 mm es adecuado, aunque recomiendo reforzar la fijación de la placa dentro del chasis para evitar que los cables de conexión soporten todo el esfuerzo mecánico. En condiciones de humedad relativa elevada (hemos probado el equipo con rocío matutino en torno al 85-90% de humedad), la placa no ha mostrado signos de corrosión prematura, aunque siempre aplico una ligera capa de laca acrílica protectora en los contactos tras el soldado, una precaución que recomiendo encarecidamente.
Funcionalidad y rendimiento en campo
La función de equilibrio de celdas es, sin duda, el aspecto más valioso de este BMS. Durante una ruta de tres días en el macizo de Gredos con temperaturas que oscilaban entre los 2°C de la madrugada y los 18°C a pleno sol, el pack de baterías 4S alimentando una estación de comunicaciones portátil mantuvo las celdas equilibradas con una desviación máxima de 0,03 V tras varios ciclos de carga y descarga profunda.
He detectado que las resistencias de equilibrio (típicamente de 360 Ω en estos diseños) se calientan durante la fase de carga final, lo cual es normal y señal de que el circuito está activo. No obstante, es crítico asegurar una disipación adecuada: en una ocasión, tras encerrar el pack en una caja estanca sin ventilación durante una carga rápida, la temperatura ambiente en el interior superó los 50°C y el BMS limitó la corriente de carga, alargando el proceso más de lo previsto. La lección aquí es clara: ojo con la disipación térmica si pensamos cargar el pack en entornos cerrados.
Respecto a la corriente de descarga, los 40 A continuos son reales, pero solo si la placa puede disipar el calor generado. En un test de esfuerzo con un taladro de 150W de potencia nominal, la placa funcionó sin cortes durante 45 minutos de uso intermitente, aunque la temperatura de los MOSFET alcanzó los 60-65°C. Con corrientes de pico cercanas a los 60A durante el arranque del motor, el BMS no disparó la protección de sobrecorriente, lo cual indica un margen de tolerancia adecuado.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Versatilidad de configuración: Poder usar la misma placa base para 3S o 4S ahorra logística y repuestos en campo.
- Protecciones integradas: Sobrecarga, sobredescarga, cortocircuito y equilibrio pasivo. Todo lo necesario para evitar incidentes con litio.
- Tamaño compacto: La hace integrable en herramientas existentes sin rediseñar carcasas por completo.
- Precio contenido: Comparado con BMS de marcas premium, ofrece un rendimiento muy aceptable para uso no crítico.
Aspectos mejorables:
- Disipación térmica: La placa no incorpora disipadores y depende totalmente del área de cobre de la PCB. Recomiendo añadir un pequeño disipador si vamos a trabajar a 30-40A de forma continua.
- Cableado delicado: Los puntos de conexión de las celdas (0V, 3,6V, 7,2V, etc.) son finos. Un error de soldadura o una manipulación brusca pueden arrancar la pista.
- Sin indicadores visuales: A diferencia de otros BMS que incorporan LEDs de estado, esta placa es completamente "muda", lo que obliga a usar un multímetro para verificar el estado tras un corte de protección.
- Sensibilidad a celdas desiguales: He comprobado que si mezclas celdas con estados de salud muy distintos (una nueva con dos viejas), el equilibrador se satura y la batería se comporta al nivel de la peor celda.
Veredicto del experto
Tras más de seis meses de uso real en condiciones de campo, esta placa BMS 3S/4S 40A se ha ganado un hueco en mi caja de herramientas de electrónica. No es un componente de grado militar ni pretende serlo, pero para la construcción y mantenimiento de packs de baterías para herramientas, iluminación y equipos de apoyo en operaciones, cumple su misión con solvencia.
Mi consejo principal: no escatimes en celdas 18650. Esta placa necesita baterías de descarga rápida (al menos 15-20C) para funcionar correctamente con cargas de 40A. Si intentas arrancar un taladro potente con celdas estándar de 5C, el BMS cortará por protección de sobrecorriente de forma recurrente. También recomiendo realizar un test de continuidad y voltaje tras el montaje antes de cerrar la carcasa, y verificar la corriente de equilibrio (debería estar en torno a 80-120 mA por celda) para asegurar que el balanceo funciona.
Para el precio que tiene, es una solución técnica solvente. Si cuidas el montaje, la disipación y utilizas celdas de calidad, te dará un servicio fiable en tus proyectos de energía portátil, ya sea para un puesto de mando, una base de campamento o el mantenimiento de material en ruta.
