Descripción:

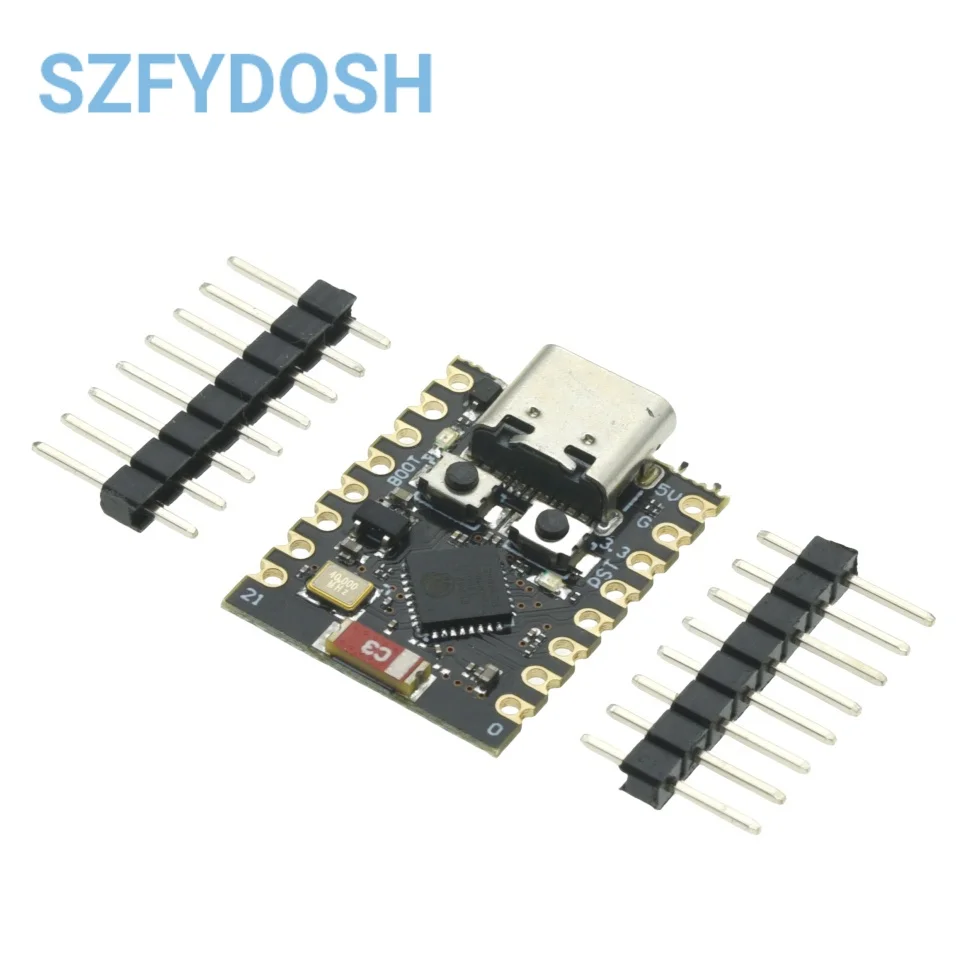

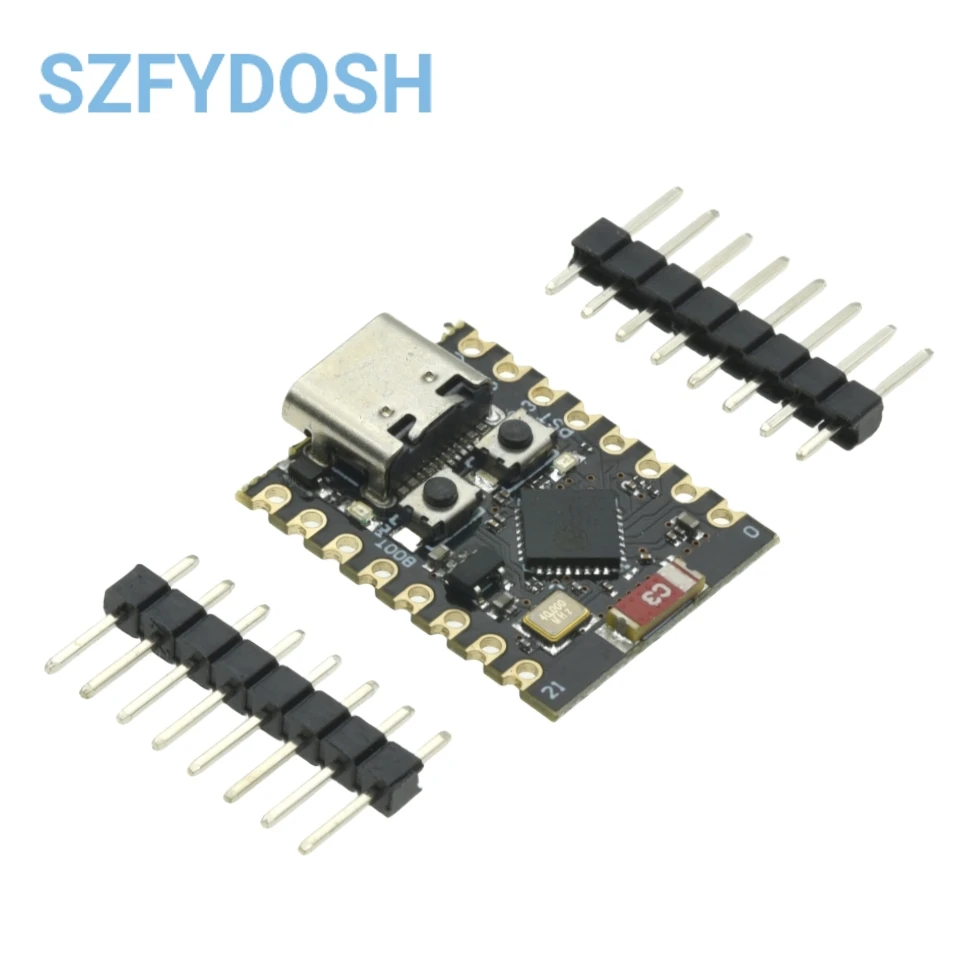

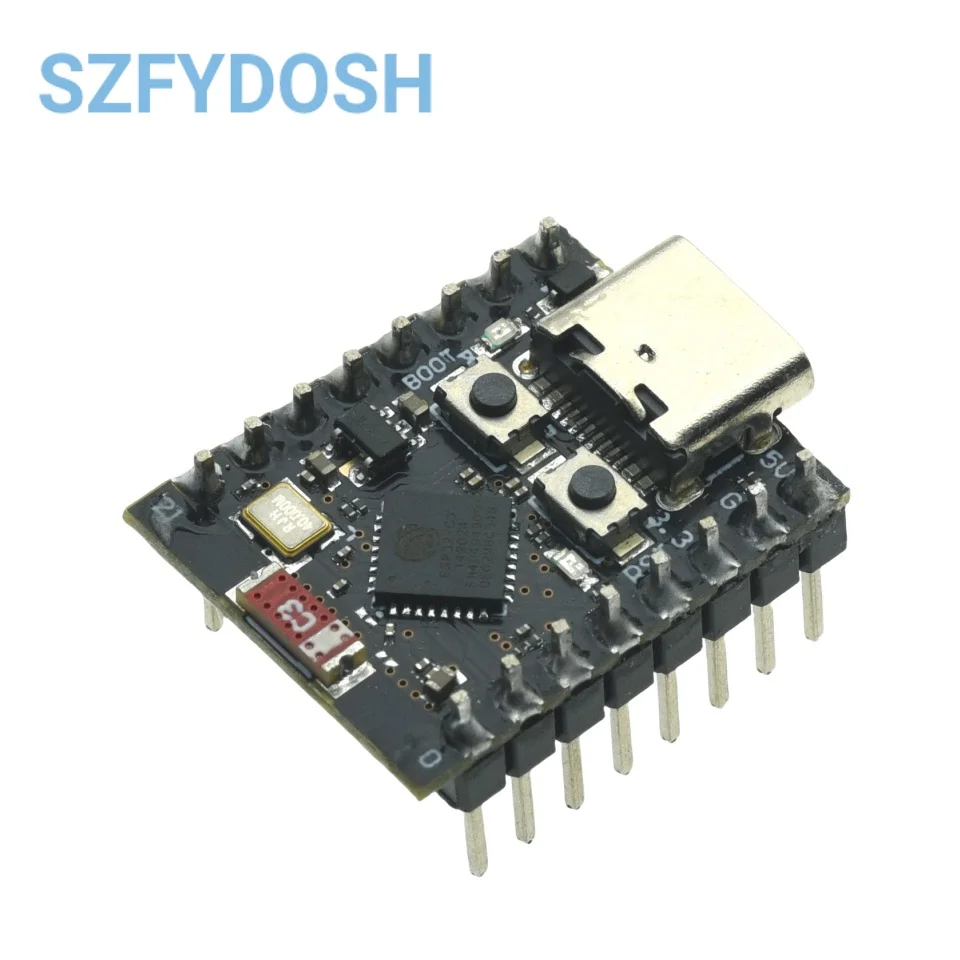

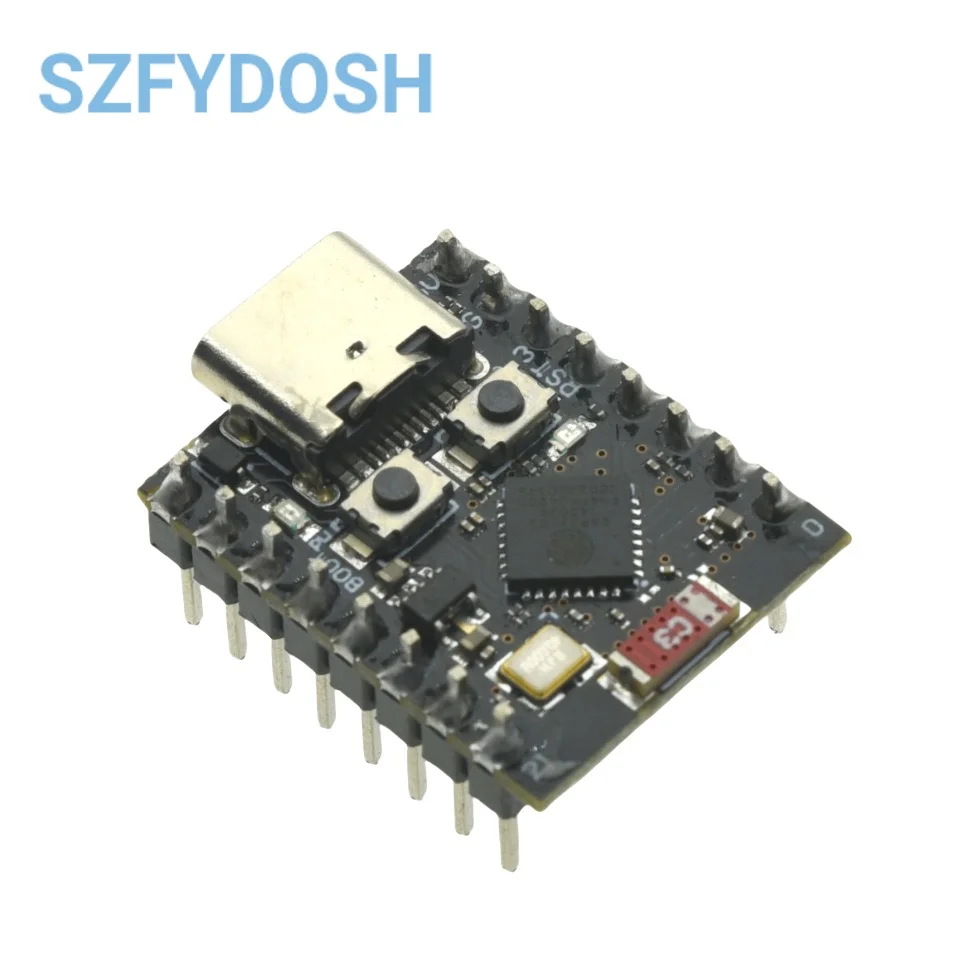

El ESP32C3SuperMini es una mini placa de desarrollo de IoT basada en el chip de modo dual Espressif ESP32-C3 WiFi/Bluetooth.El ESP32-C3 es una CPU RISC-V de 32 bits que contiene la FPU (unidad de punto flotante) para operaciones de precisión única de 32 bits con potente potencia informática.Tiene un excelente rendimiento de RF y admite protocolos IEEE 802.11b /g/n WiFi y Bluetooth 5 (LE).La placa viene con una antena externa para mejorar la intensidad de la señal para aplicaciones inalámbricas.También tiene un factor de forma pequeño y delicado combinado con un diseño de montaje en superficie de un solo lado.Está equipado con una gran cantidad de interfaces, con 11 E/Sistema operativo digital que se pueden usar como pines PWM y 4 E/SOS analógicos que se pueden usar como pines ADC.Admite cuatro interfaces serie: UART, I2C y SPI.La placa también tiene un pequeño botón de reinicio y un botón de modo del cargador de arranque.
Combinado con las características anteriores, ESP32C3SuperMini se coloca como una mini placa de desarrollo de iot rentable, de bajo consumo y de alto rendimiento para aplicaciones de iot de bajo consumo y aplicaciones portátiles inalámbricas.
Parámetro del producto
Potente CPU: ESP32-C3, procesador de un solo núcleo RISC-V de 32 bits, que funciona hasta 160 MHz
WiFi: protocolo 802.11b/g/n, 2,4 GHz, modo estación de soporte, modo SoftAP, modo SoftAP+Station, modo híbrido
Bluetooth: Bluetooth 5.0
Consumo de energía ultrabajo: consumo de energía en sueño profundo de aproximadamente 43 μA
Ricos recursos de la placa: 400 KB SRAM, 384 KB ROM incorporada 4Mflash.
Modelo de chip: ESP32C3FN4
Tamaño ultrapequeño: forma clásica tan pequeña como el pulgar (22,52x18 mm), adecuada para dispositivos portátiles y proyectos pequeños.
Funciones de seguridad confiables: aceleradores de hardware de cifrado que admiten AES-128/256, hashing, RSA, HMAC, firmas digitales y arranque seguro
Interfaz rica: 1xI2C, 1xSPI, 2xUART, 11xGPIO (PWM), 4xADC
Componentes de un solo lado, diseño de montaje en superficie
Luz azul LED integrada: pin GPIO8
Diagrama de pines

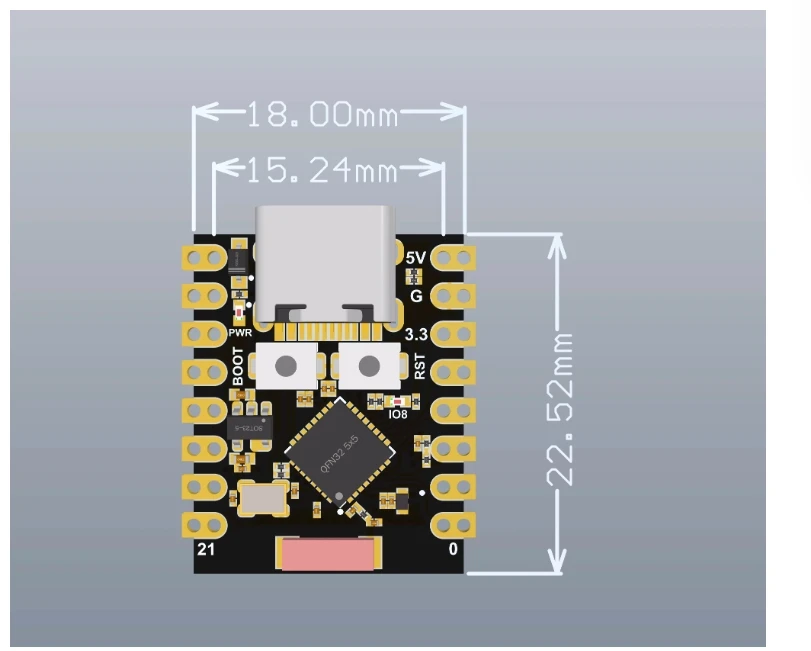

Dimensióndiagrama

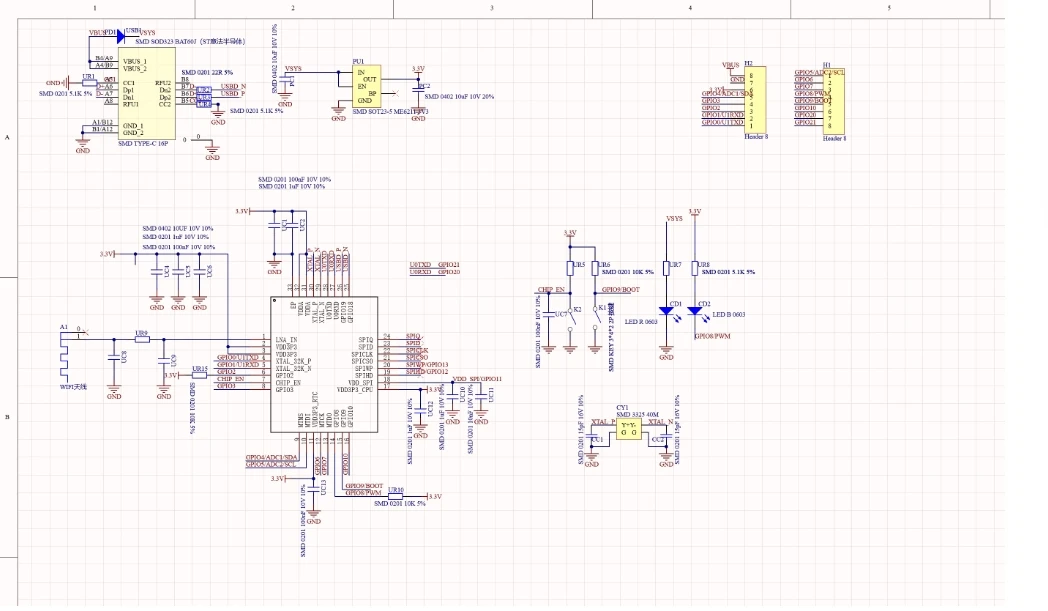

Esquemadiagrama
Fuente de alimentación externa
Si se requiere una fuente de alimentación externa, simplemente conecte el nivel + de la fuente de alimentación externa a la posición de 5 V, GND se conecta al terminal negativo.(Admite fuente de alimentación de 3,3 ~ 6 V).Recuerde que al conectar la fuente de alimentación externa, no puede acceder a USB, USB y fuente de alimentación externa solo puede elegir una.
Ingrese al modo de descarga:Mantenga presionado el botón BOOT del ESP32C3, presione el botón RESET, suelte el botón RESET y luego suelte el botón BOOT. Luego el ESP32C3 entrará en el modo de descarga. (Cada conexión necesita volver a ingresar al modo de descarga, a veces presione una vez, la inestabilidad del puerto se desconectará, puede juzgar mediante el sonido de identificación del puerto)
