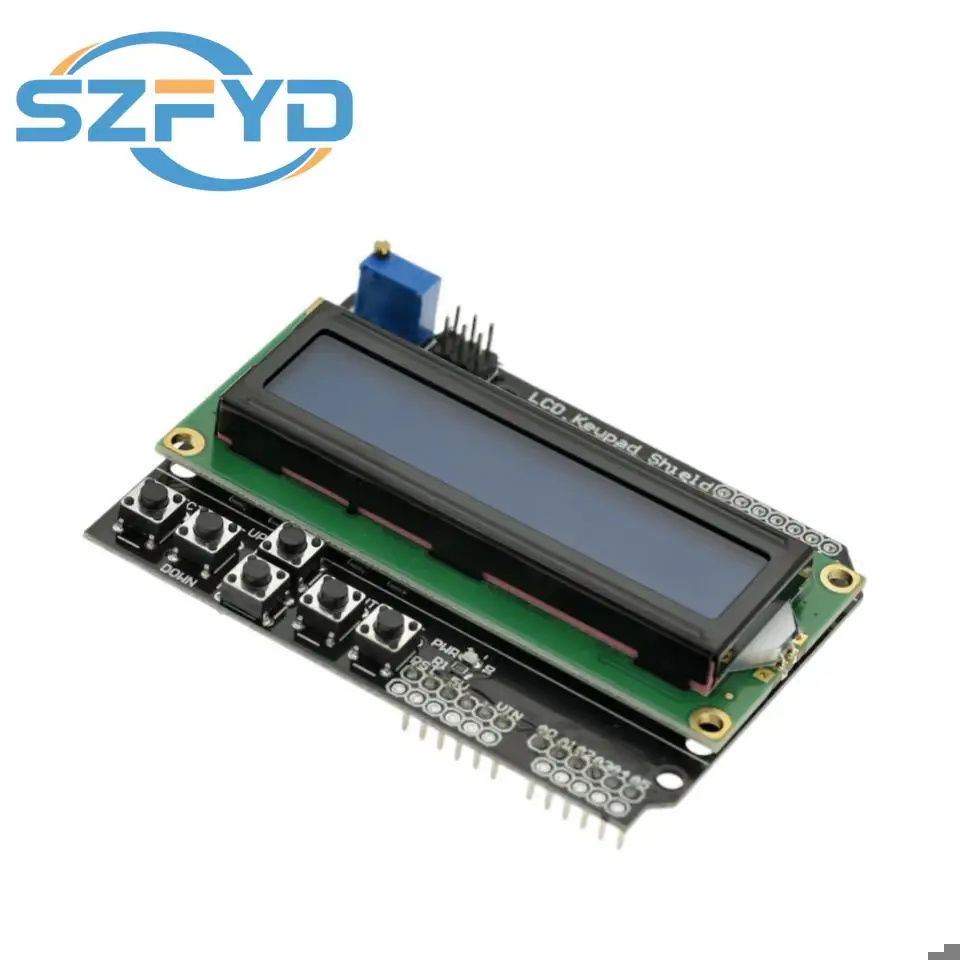

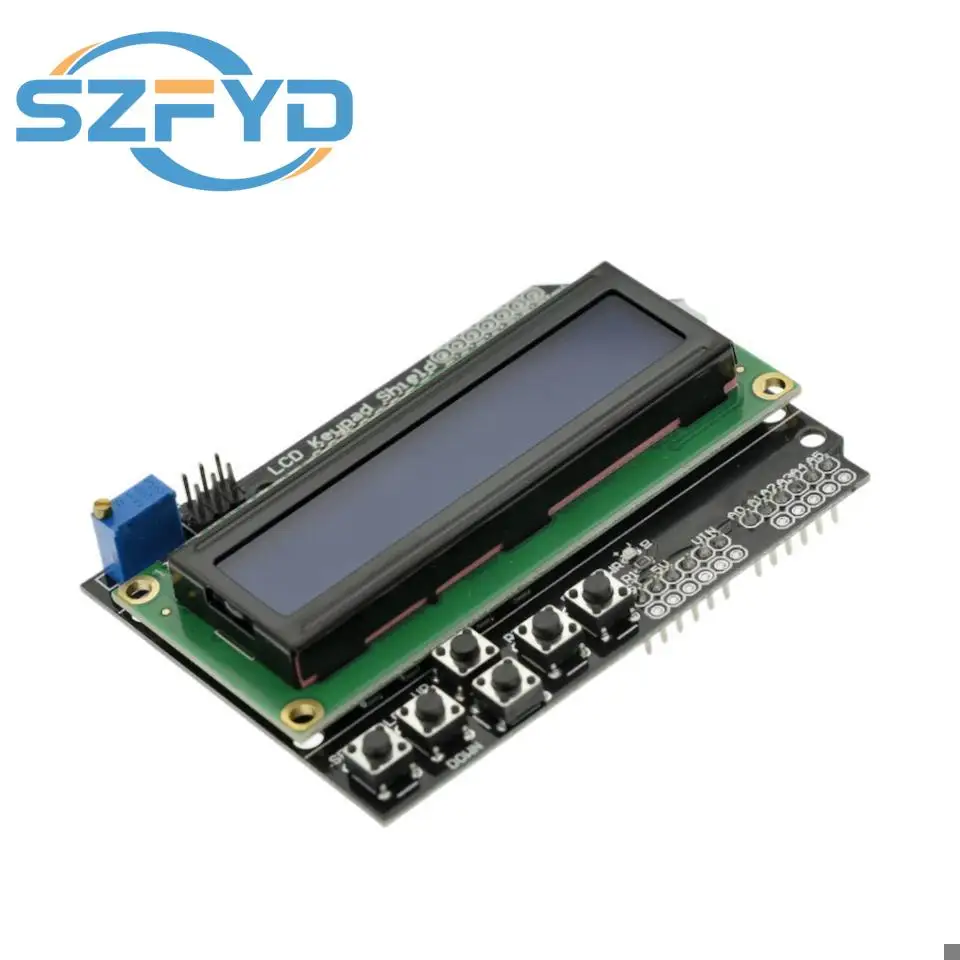

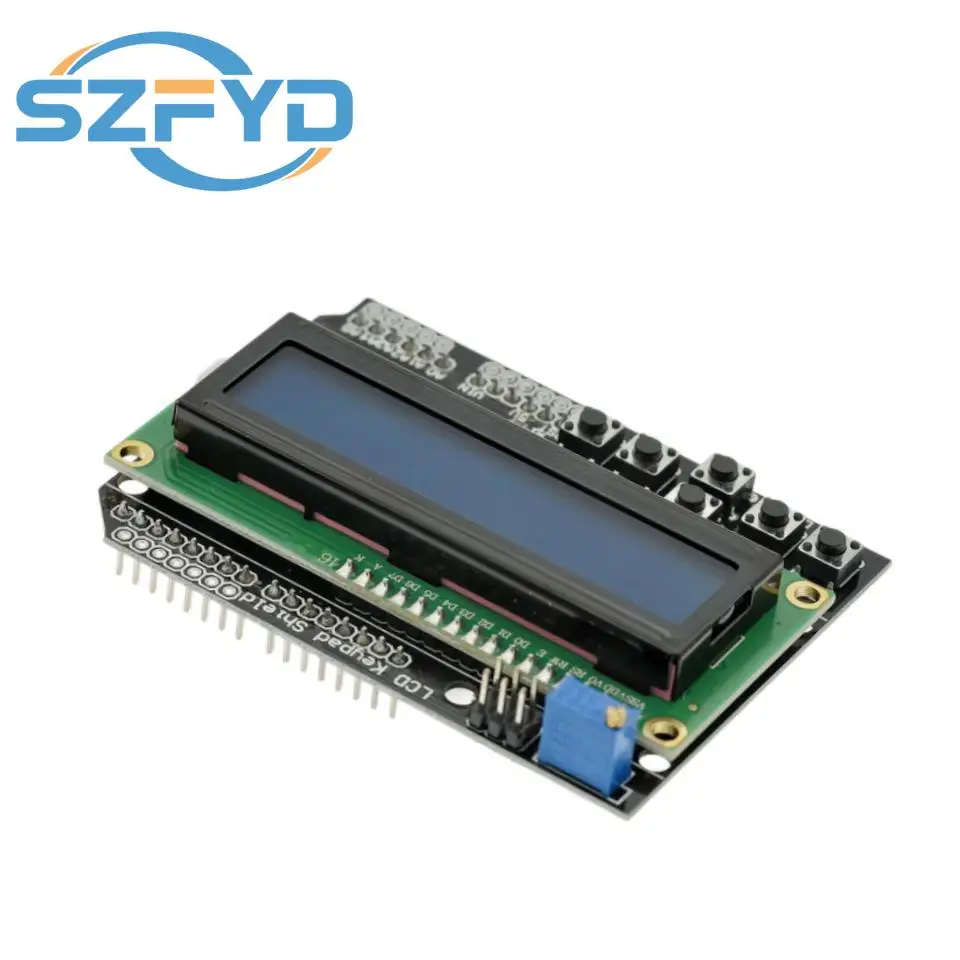

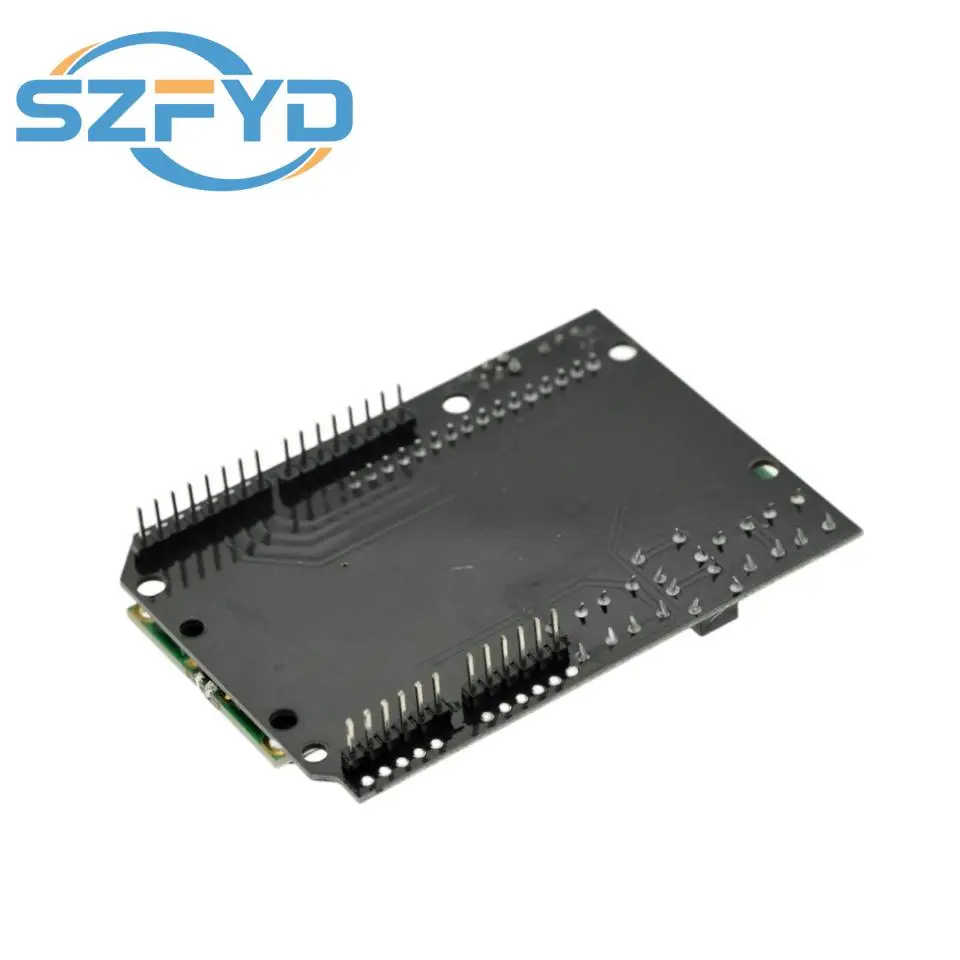

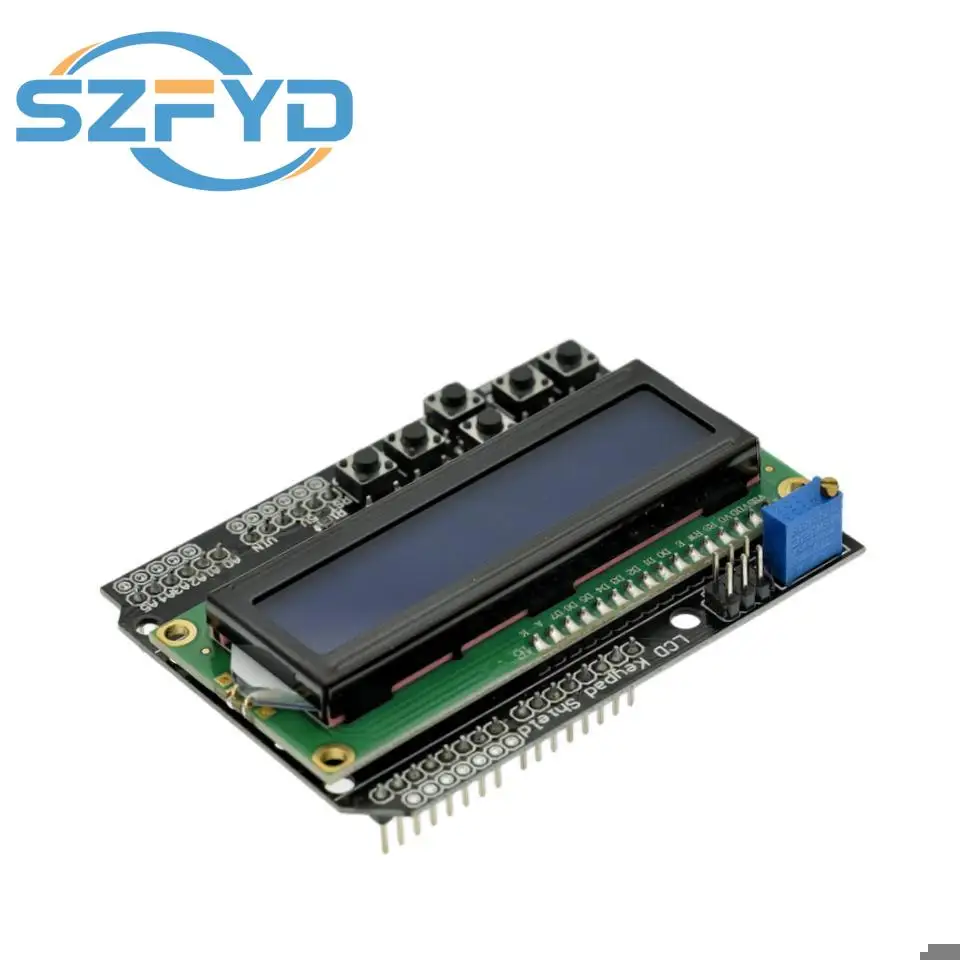

Placa de expansión de entrada/salida de caracteres LCD1602, teclado LCD, escudo LCD, módulo de pantalla LCD para Arduino raspberry PI

Placa de expansión de E/S LCDKeypad Shield

El teclado LCD protege la entrada/salida uso extendido 2 líneas panel LCD de 16 caracteres, con ajuste de contraste y retroiluminación, usa una entrada simulada de la boca, completando cinco botones, un botón de reinicio, la boca IO no utilizada se extiende de repuesto, aprovecha al máximo las E/ puerto de salida.Ocupe el puerto digital: PIN4 (db3), 5 (DB5), 6 (DB6) 7 (DB7), 8 (RS), 9 (E), 10 (control de retroiluminación), A0 simula el puerto de pulsaciones de teclas.(No se especifica el color de la pantalla LCD, entrega aleatoria).

Utilizado con Roboduino:

Depuración del módulo:

El teclado LCD se insertará en el controlador y luego deberá descargar el LCD4Bit_mod.H (haga clic derecho para guardar como) archivos de la biblioteca en - 0015 \ \ hardware \ \ en las bibliotecas, y luego compile el siguiente programa de prueba para descargarlo, primero use los protectores del teclado LCD, primero observó el carácter de la pantalla LCD, si No hay ningún contraste que muestre caracteres que puedan ser incorrectos, puede usar un mot de ajuste de destornillador RP1 (en el sentido de las agujas del reloj), los caracteres se pueden transferir para que aparezcan claramente.

Las representaciones de prueba:

GP2D12Código de alcance:

#incluir

LCD4Bit_mod lcd=LCD4Bit_mod(2);

char GP2D12;
char a,b;
char str1[]="Renganza:";
char str2[]=" Renge Over ";
char str3[]="cm";

configuración nula()
{
lcd.init();
lcd.clear();
lcd.printIn("Prueba GP2D12...");
}

bucle vacío()
{
GP2D12=read_gp2d12_range(1);
si (GP2D12 80||GP2D12 10)
{
lcd.cursorTo(2.0);
lcd.printIn(str2);
}
otra cosa
{
a=0x30+GP2D12/10;
b=0x30+GP2D12%10;
lcd.cursorTo(2, 3);
lcd.printIn(str1);
lcd.print(a);
lcd.print(b);
lcd.printIn(str3);
}
retraso (50);
}

float lectura_gp2d12_range (pin byte)
{
int tmp;
tmp=analógicoRead(pin);
si (tmp 3) regreso -1;
retorno (6787.0 /((flotador)tmp - 3.0)) - 4,0;
}
