Placa expansión GPIO tipo T con cable 40 pines para Raspberry Pi

Análisis general del producto

Llevo años utilizando Raspberry Pi como cerebro de sistemas embebidos en entornos de campo: estaciones meteorológicas portátiles, repetidores de radio improvisados, sistemas de vigilancia remota y control de drones caseros. En ese contexto, la placa de expansión GPIO tipo T con cable de cinta de 40 pines se ha convertido en una pieza que tengo siempre en el kit de electrónica. No es un componente llamativo, pero resuelve un problema real: conectar sensores y actuadores a la Raspberry sin tener que soldar ni montar prototipos frágiles que se desmonten con una vibración o un golpe.

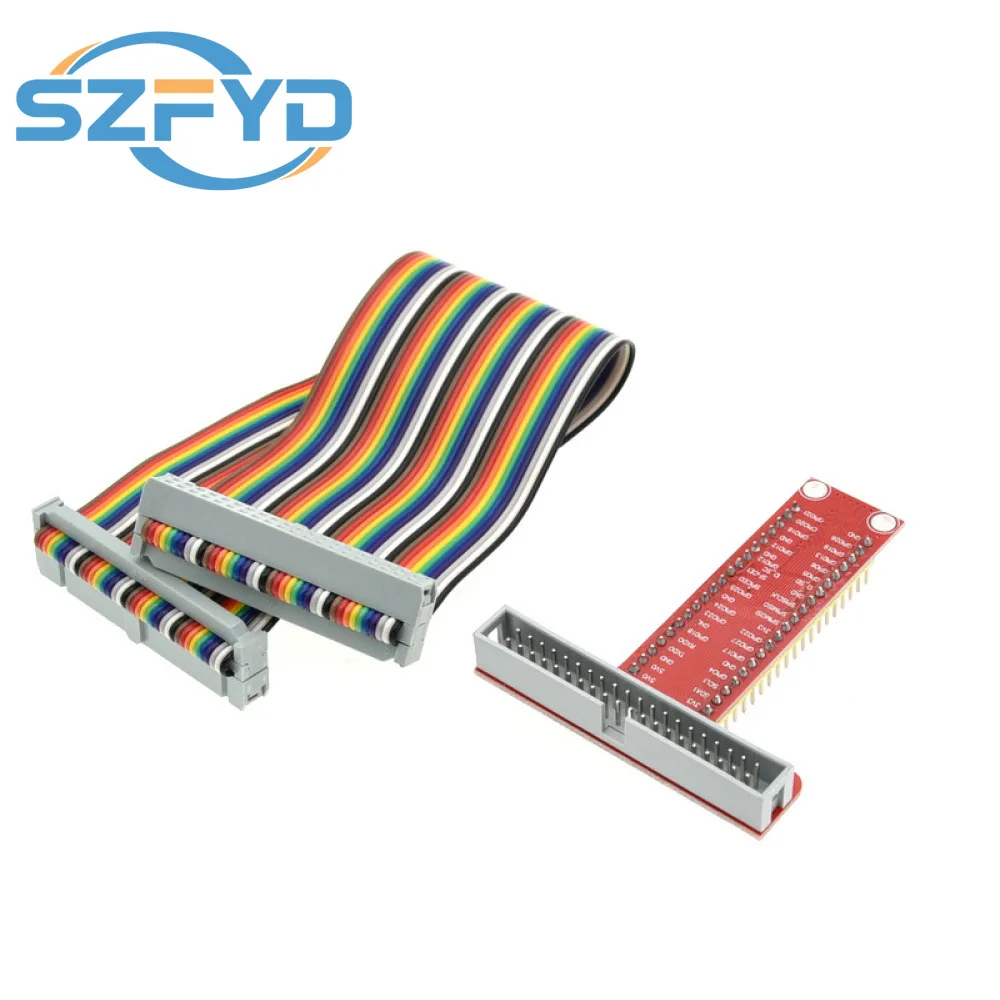

Lo que ofrece es simple pero efectivo: un cable de cinta que lleva los 40 pines del header GPIO desde la placa hasta una breakout board en formato T, con pines hembra accesibles para conectar jumpers directamente. Es el tipo de accesorio que no valoras hasta que lo necesitas en campo y no lo llevas.

Calidad de materiales y construcción

El cable de cinta es del tipo estándar FFC/FPC de 40 hilos, con conectores IDC prensados en ambos extremos. No estamos ante un cable blindado ni con conectores reforzados, y eso hay que tenerlo claro. El plástico del conector es rígido pero no especialmente grueso; encaja con firmeza en el header GPIO de la Raspberry Pi 4 y 3, aunque en mi experiencia con la Raspberry Pi 3 el ajuste es algo más holgado. Con la vibración de un vehículo o el movimiento durante una ruta, conviene asegurar el conector con un poco de cinta aislante o una brida pequeña para evitar desconexiones accidentales.

La placa tipo T está fabricada en PCB de fibra de vidrio estándar (FR4), con pines hembra soldados. La soldadura es correcta, sin puentes visibles ni pads levantados. Los pines están claramente marcados con numeración, lo cual facilita la identificación rápida cuando estás trabajando con poca luz o con guantes. Sin embargo, la serigrafía no es especialmente resistente a la abrasión; después de varias sesiones en campo, algunos números se habían desgastado parcialmente.

El cable en sí no es especialmente flexible. Si lo doblas repetidamente por el mismo punto, los hilos internos pueden fatigarse. En uso estático sobre una mesa de trabajo no hay problema, pero si planeas montar el sistema en una caja estanca o en un vehículo, te recomiendo fijar el cable con bridas para evitar movimientos y tensiones en los conectores.

Funcionalidad y rendimiento en campo

He utilizado esta placa en tres escenarios principales que merecen mención:

Estación meteorológica portátil en Sierra de Guadarrama. Monté una Raspberry Pi 4 con sensores de temperatura, humedad y presión conectados a través de la breakout board tipo T. Las condiciones fueron de frío húmedo (unos 3°C con lluvia ligera) dentro de una caja estanca IP65. El sistema funcionó sin problemas durante 48 horas. La placa tipo T permitió conectar y desconectar sensores sin abrir la caja, usando jumpers que salían a conectores externos. Aquí la ventaja del formato T es evidente: tienes todos los pines accesibles en una sola línea, lo que simplifica el cableado interno.

Sistema de control para repetidor VHF/UHF en zona rural. Usé los pines GPIO para controlar un relé que conmutaba entre antena de recepción y transmisión. La placa tipo T facilitó la integración con el circuito de control sin necesidad de PCB personalizado. El sistema estuvo operativo durante tres meses con temperaturas que oscilaron entre -5°C y 38°C. Ningún fallo atribuible al cable o la placa.

Prototipado rápido en taller. Para pruebas de sensores PIR, módulos LoRa y control de servos, la comodidad de poder conectar y desconectar componentes en segundos es invaluable. Comparado con montar directamente sobre el header GPIO de la Raspberry (donde los cables quedan verticales y son frágiles), la breakout board tipo T ofrece un perfil bajo y organizado que reduce el riesgo de cortocircuitos accidentales.

En cuanto al rendimiento eléctrico, no hay pérdida de señal apreciable. Los 40 pines transmiten correctamente señales I2C, SPI, UART y GPIO digital. No he medido caídas de tensión significativas en la longitud del cable para las corrientes típicas de sensores y módulos de baja potencia. Eso sí, si planeas alimentar componentes que consuman más de unos pocos miliamperios, recuerda que los pines GPIO de la Raspberry tienen límites estrictos (3.3V lógica, máximo 16mA por pin y 50mA en total para todos los pines combinados).

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Accesibilidad total de pines: Los 40 pines quedan disponibles y numerados, lo que agilita enormemente el prototipado.
• Sin soldadura: Ideal para iteraciones rápidas y para quienes no dominan la soldadura o no disponen de estación en campo.
• Formato compacto: La placa tipo T cabe en la mayoría de cajas de proyecto estándar y se puede fijar con tornillos o cinta de doble cara.
• Precio contenido: Para lo que ofrece, es una inversión mínima que ahorra horas de cableado improvisado.
• Compatibilidad amplia: Funciona con cualquier Raspberry Pi de 40 pines (modelos B de las generaciones 2, 3 y 4).

Aspectos mejorables:

• Falta de protección contra inversión: No hay diodos ni fusibles que protejan la Raspberry de conexiones incorrectas. Un jumper mal puesto puede freír un pin o la placa entera. Siempre verifica las conexiones antes de alimentar.
• Cable no reforzado: El cable de cinta estándar no está pensado para entornos con vibración constante o manipulación frecuente. Una versión con cable más grueso o conectores con retención mecánica sería bienvenida.
• Serigrafía mejorable: Los números de pin se desgastan con el uso. Una serigrafía grabada o con tinta epoxi resistiría mejor.
• Sin documentación incluida: Para principiantes, un diagrama básico de asignación de pines impreso o en formato QR habría sido un detalle útil.

Veredicto del experto

Esta placa de expansión GPIO tipo T es una herramienta práctica que cumple su función sin pretensiones. No va a revolucionar tu setup, pero resuelve un problema cotidiano de forma elegante y económica. Para prototipado en taller, aprendizaje o montajes de campo sencillos, es una pieza que recomiendo tener a mano.

Mi consejo: si vas a usarla en entornos exigentes (vibración, humedad, manipulación frecuente), refuerza las conexiones con bridas o cinta, protege la serigrafía con una capa de barniz transparente y, sobre todo, verifica siempre el pinout antes de conectar nada. Un error de cableación en los pines GPIO puede dañar irreversiblemente tu Raspberry Pi, y no merece la pena arriesgar una placa de 40 euros por ahorrar dos minutos de verificación.

Para proyectos más permanentes o profesionales, eventualmente querrás pasar a una PCB personalizada o a conectores industriales. Pero para el 90% de los casos de uso maker y de campo, esta breakout board tipo T es suficiente y fiable.
