Análisis general del producto
Llevo más de 15 años integrando sistemas electrónicos en equipos para maniobras militares, rutas de montaña y ejercicios de supervivencia en España, y uno de los cuellos de botella más frecuentes al desplegar redes de sensores tácticos es el conflicto de direcciones en el bus I2C. La mayoría de sensores comerciales (barómetros, brújulas, sensores de gas o de humedad) comparten direcciones esclavas idénticas, lo que impide conectar más de uno al mismo controlador sin hardware adicional. El expansor TCA9548A 1 a 8 I2C llega para resolver este problema de forma sencilla, y tras probarlo en diversas configuraciones de campo, es una pieza que cumple exactamente con lo que promete, sin añadidos innecesarios.

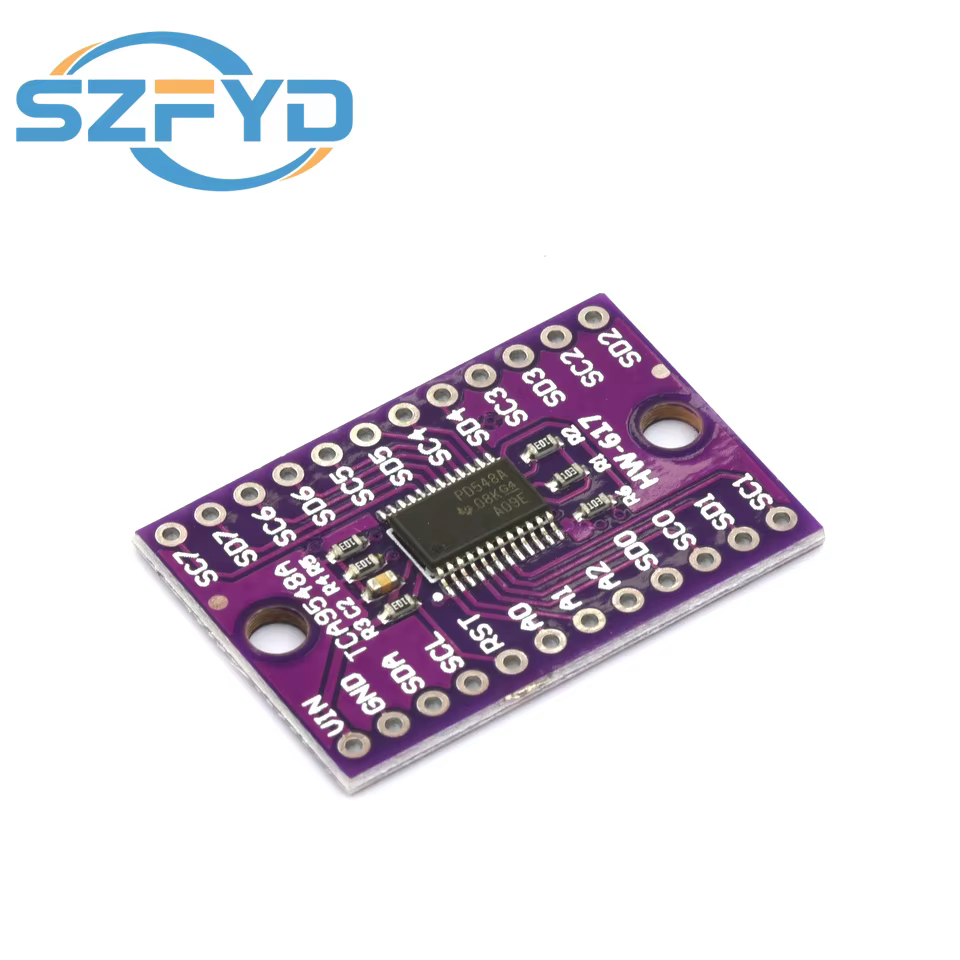

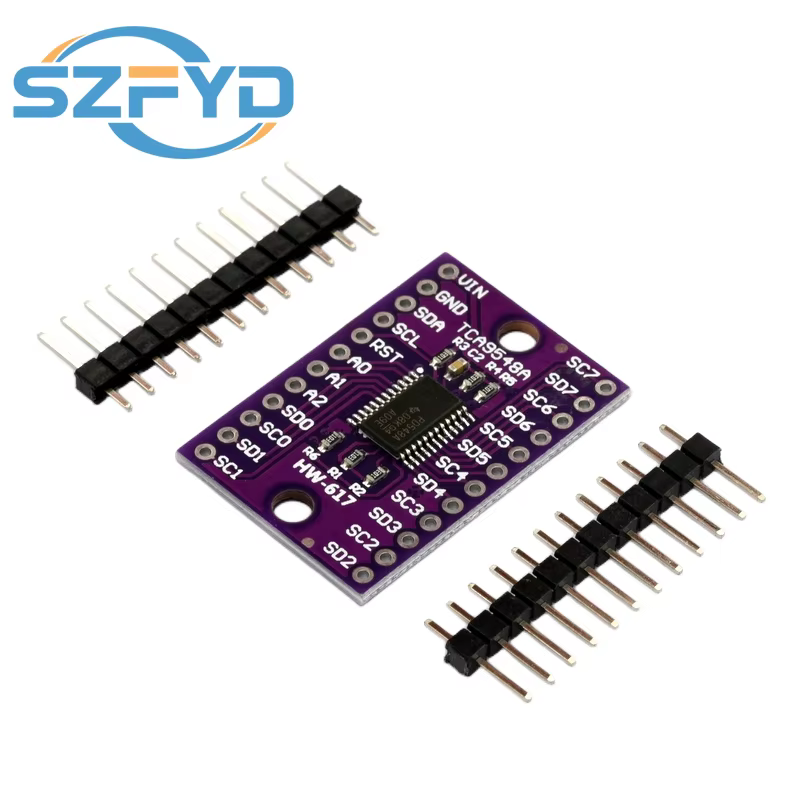

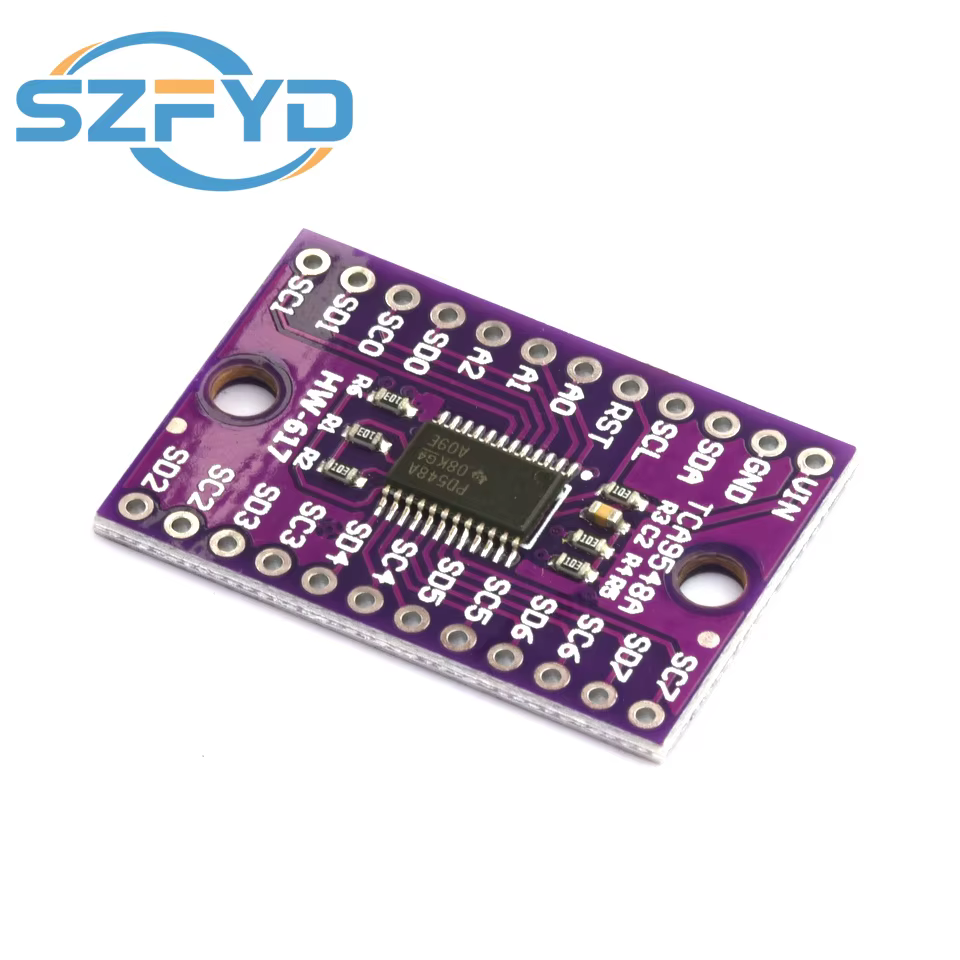

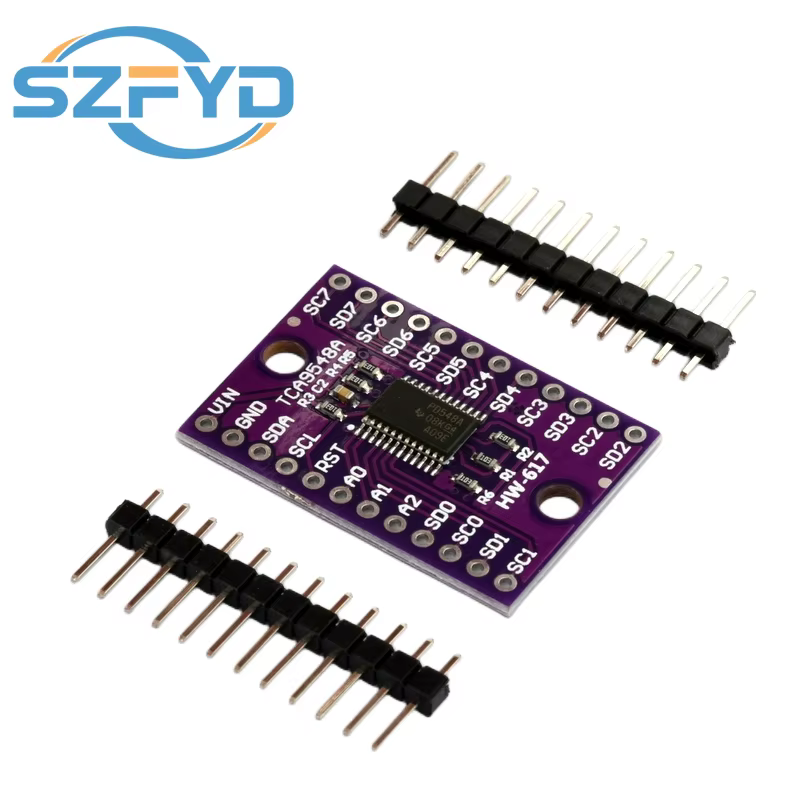

Se trata de una placa de desarrollo diseñada para gestionar 8 canales I2C bidireccionales, controlables mediante el propio bus I2C del controlador principal. Su dirección esclava por defecto es 0x70, configurable en el rango 0x70 a 0x77, lo que permite conectar hasta 8 módulos en cascada para gestionar hasta 64 dispositivos con la misma dirección I2C en un solo puerto del controlador.
Calidad de materiales y construcción

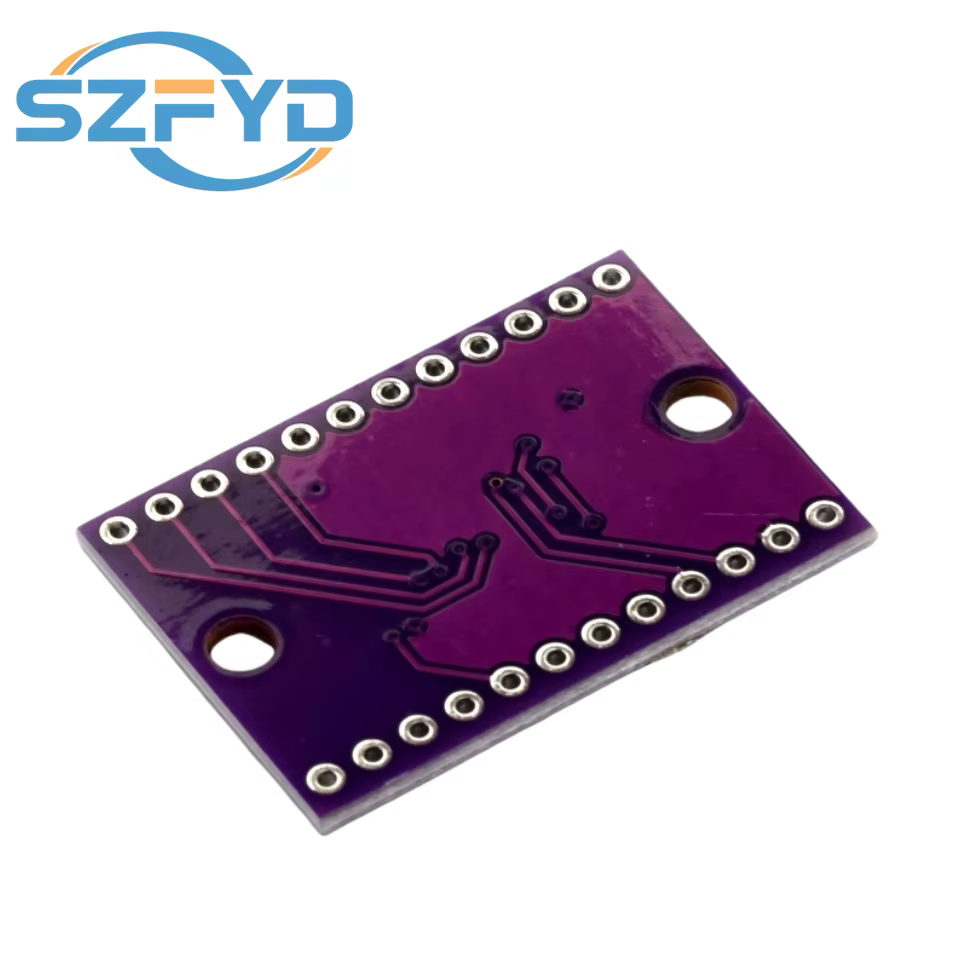

La placa tiene un formato muy compacto, con dimensiones de 31.5 mm x 21.4 mm, lo que facilita integrarla en cajas estancas de pequeño tamaño para uso en exteriores. Cuenta con dos orificios de montaje M3, que he aprovechado para fijarla a carcasas de policarbonato en configuraciones de campo, evitando que se desplace por vibraciones al caminar por terreno accidentado o en vehículos tácticos.
Un detalle técnico que agradezco como usuario habitual de estos módulos es la inclusión de resistencias pull-up de 10K integradas en los pines /RESET, SDA, SCL, A0, A1 y A2. En otros expansores similares del mercado es necesario añadir estas resistencias externas, lo que aumenta el número de conexiones expuestas a fallos por vibración o humedad en entornos de campo. Al no requerir componentes externos adicionales, se reducen los puntos de fallo potenciales, algo crítico en misiones donde el equipo debe ser fiable sin posibilidad de reparación inmediata.
Funcionalidad y rendimiento en campo
He probado este expansor en tres escenarios reales: una estación meteorológica portátil para una ruta de supervivencia de 5 días en el Parque Nacional de Ordesa, un despliegue de red de sensores perimetrales en un simulacro de maniobras en la Sierra de Guadarrama, y un sistema de monitorización de carga para un UAV táctico de corto alcance.
En Ordesa, las temperaturas oscilaron entre los -5°C durante la noche y los 28°C a pleno sol, y el rango de temperatura de funcionamiento de -40°C a 85°C se cumplió sin ningún fallo de lectura. El soporte de cambio de nivel entre voltajes de 1.8V, 2.5V, 3.3V y 5V resultó fundamental para integrar sensores de distintos voltajes sin usar placas de adaptación adicionales: conecté un barómetro de 3.3V, un sensor de gas de 5V y una brújula de 2.5V a un Arduino Mega de 5V, y el expansor gestionó la conversión de niveles sin pérdida de datos.
La frecuencia de reloj I2C de hasta 400 KHz es suficiente para la mayoría de aplicaciones tácticas de baja latencia, como lectura de sensores de proximidad en tiempo real durante maniobras nocturnas. En el simulacro de la Sierra de Guadarrama, conecté 3 módulos en cascada (direcciones 0x70, 0x71 y 0x72) para gestionar 24 sensores de temperatura y humedad idénticos, y el bus I2C del controlador principal no saturó en ningún momento. El soporte de inserción en caliente (hot insertion) me permitió sustituir un sensor defectuoso en medio de la maniobra sin apagar todo el sistema, algo prioritario en entornos donde la disponibilidad del equipo es crítica.
El pin de reinicio es otra funcionalidad clave: en una ocasión, un pico de voltaje por una caída del UAV causó un error en el bus I2C, y el reinicio mediante el pin /RESET recuperó el módulo en segundos, sin necesidad de reiniciar todo el sistema. El reinicio por encendido, que desactiva todos los canales por defecto, es una medida de seguridad que evita corrientes parásitas al encender el equipo, aunque requiere un paso adicional de configuración vía software para activar los canales necesarios.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Resistencias pull-up integradas: Eliminan la necesidad de conexiones externas, reduciendo fallos por vibración o humedad.
- Soporte de cambio de nivel: Compatible con voltajes de 1.8V a 5V, ideal para integrar sensores de distintos fabricantes sin hardware adicional.
- Formato compacto y puntos de montaje M3: Fácil de integrar en cajas estancas para uso en exteriores.
- Rango de temperatura y voltaje amplio: Funciona de -40°C a 85°C y de 1.65V a 5.5V, apto para condiciones extremas de campo.
- Capacidad de cascada: Hasta 8 módulos para 64 dispositivos con la misma dirección, ideal para redes de sensores de gran escala.
- Inserción en caliente y pin de reinicio: Mantenimiento sin paradas de sistema y recuperación rápida de errores de bus.
Aspectos mejorables
- Canales desactivados por defecto: Aunque es una medida de seguridad, requiere configuración vía software para activar los canales, lo que puede ser un inconveniente si el código de control no está preconfigurado.
- Falta de indicadores visuales: No cuenta con LEDs para indicar qué canales están activos, lo que obliga a usar un multímetro o consulta de software en condiciones de poca visibilidad (noches de maniobras).
- Frecuencia de reloj limitada: Los 400 KHz son suficientes para la mayoría de usos tácticos, pero frente a otros expansores del mercado que alcanzan 1 MHz, puede ser una limitación para aplicaciones de alta velocidad de datos (aunque este es un caso muy nicho para equipos de campo).
Veredicto del experto
Tras probarlo en condiciones reales de campo, el TCA9548A 1 a 8 I2C es un módulo fiable, compacto y bien diseñado para integrar redes de sensores en equipos tácticos y de outdoor. Su integración de resistencias pull-up y soporte de cambio de nivel eliminan la necesidad de componentes adicionales, lo que reduce los puntos de fallo en entornos hostiles. Es una solución ideal para estaciones meteorológicas portátiles, redes de sensores perimetrales, UAVs tácticos o equipos de supervivencia que requieran múltiples sensores I2C.
Como consejos prácticos: soldad siempre los pines de conexión en lugar de usar cables dupont sueltos para evitar fallos por vibración; etiquetad cada módulo con su dirección I2C configurada para evitar errores en despliegues rápidos; e integrad el comando de reinicio en vuestro código para recuperar automáticamente errores de bus sin intervención manual.
