Descripción
Detalles gráficos

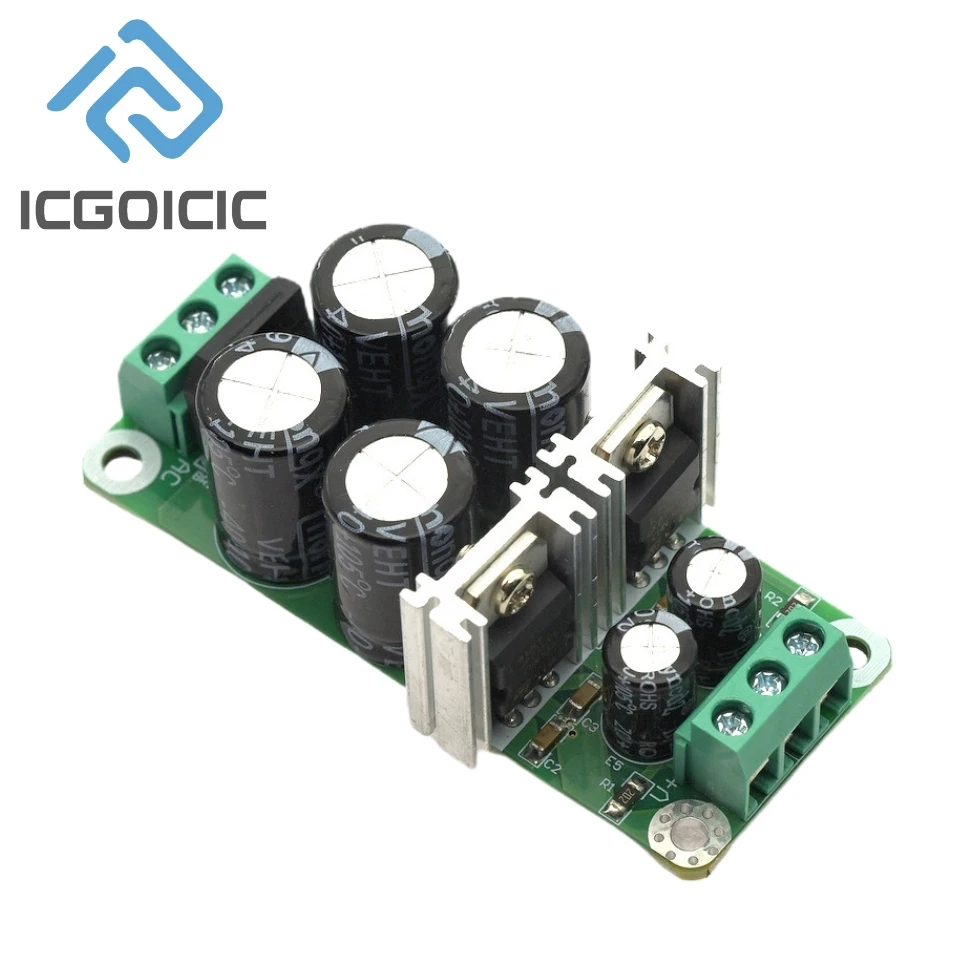

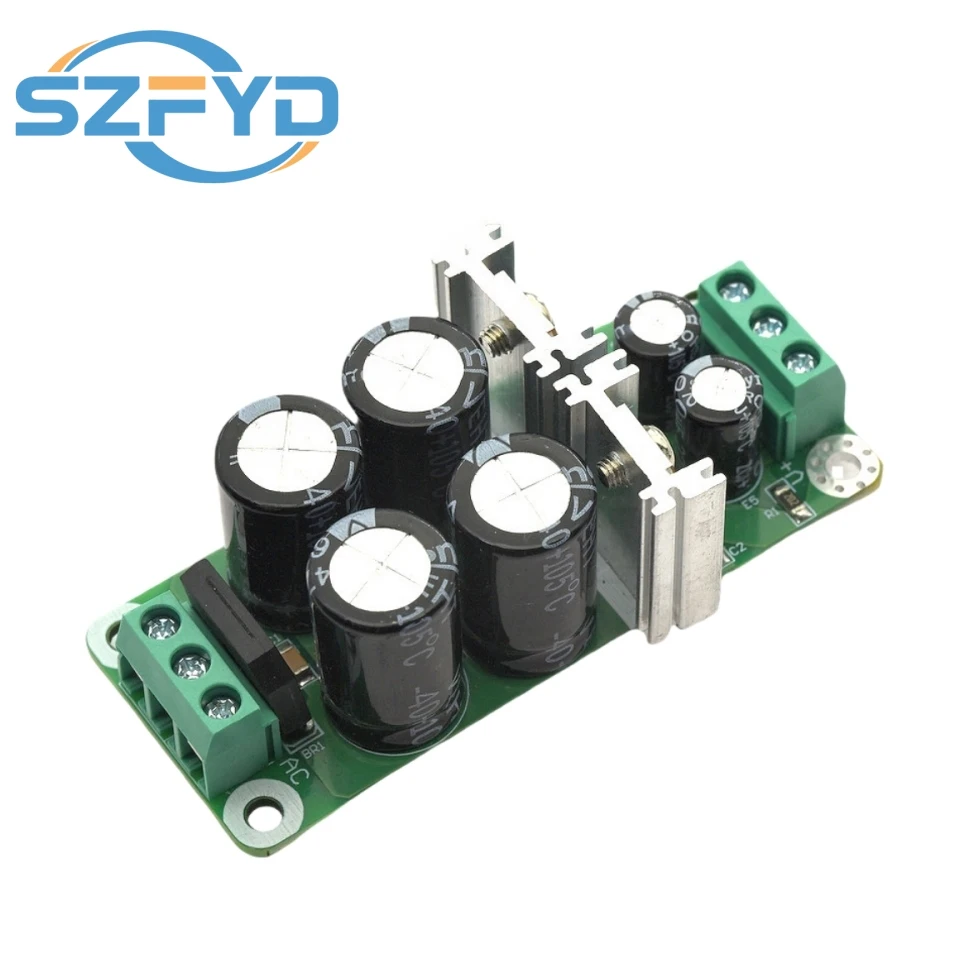

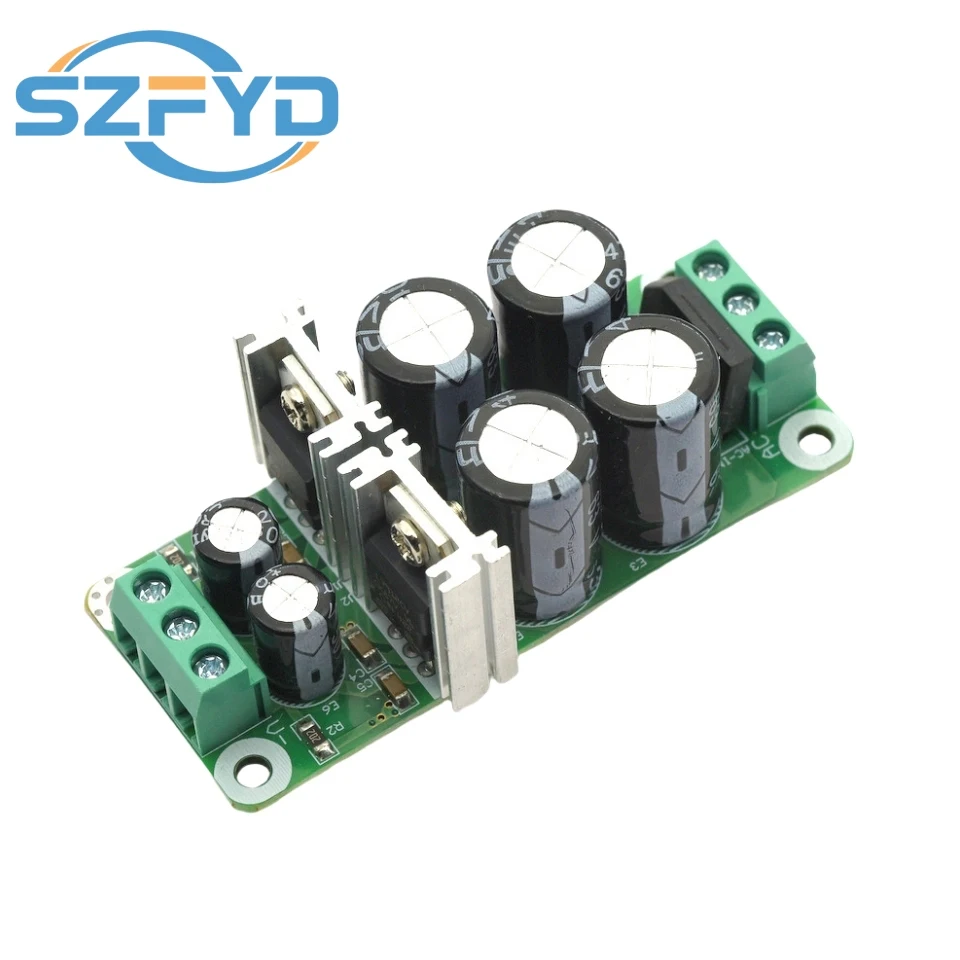

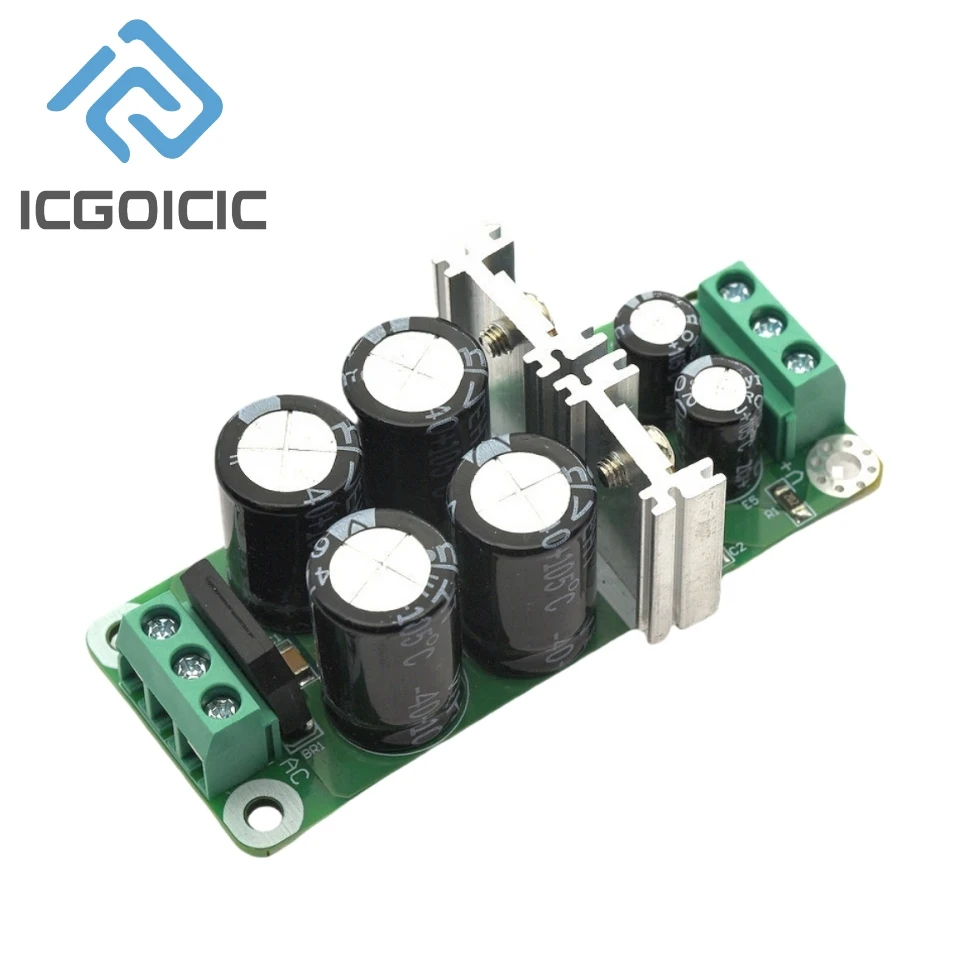

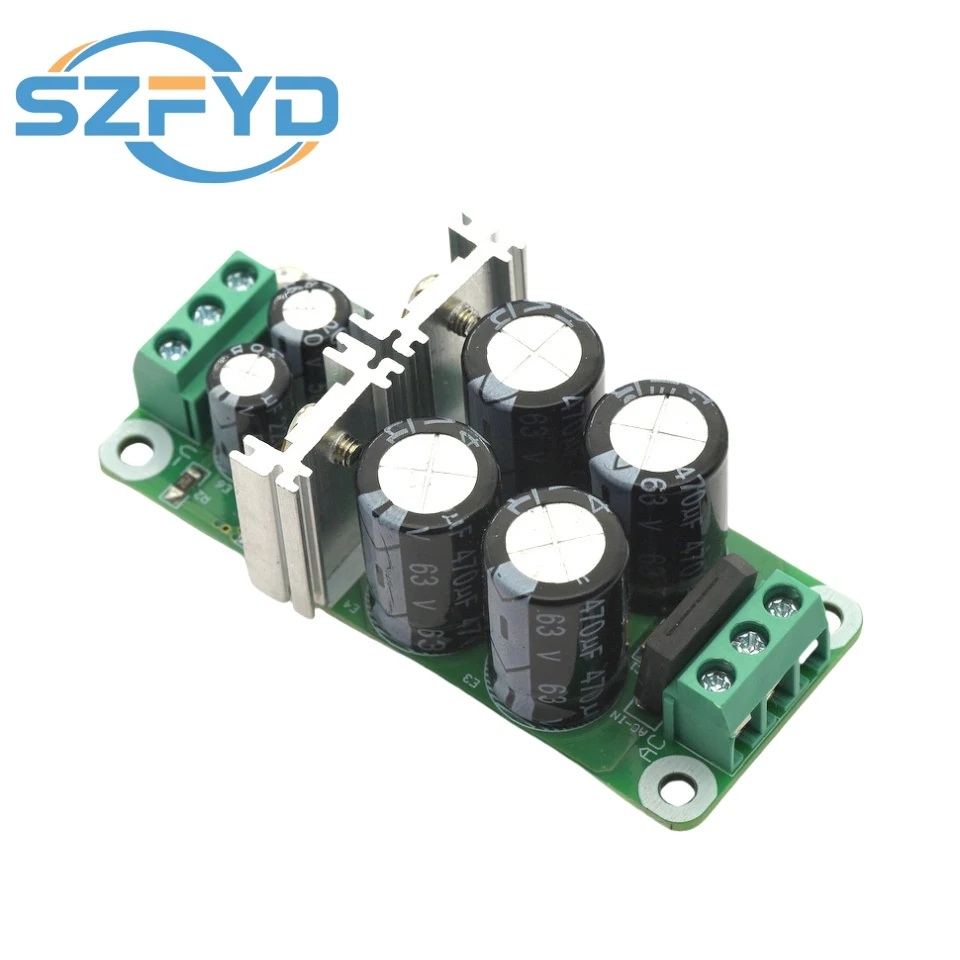

Los 7812/7912, 7815/7915, 7805/7905 y 7809/7909 originales se adoptan para la estabilización de voltaje, con un voltaje de entrada máximo de 35 V positivo y están equipados con disipadores de calor.Cuatro condensadores electrolíticos de filtro principal, con filtrado de dos etapas.La capacidad de cada condensador se puede seleccionar como 470uF (capacidad total 2300uF), 1000uF (capacidad total 4400uF) o 2200uF (capacidad total 9000uF) y se puede utilizar como NE5532, OP275.AD826 y otras fuentes de alimentación de prealimentación o varios anuncios que requieren fuentes de alimentación positiva y negativa se utilizan para circuitos o sensores, o para sensores, instrumentos y medidores, proporcionando energía con baja resistencia interna, bajo nivel de ruido y baja ondulación.Los estabilizadores de voltaje estándar disponibles son ± 12 V y ± 15 V.± 5V y ± 9V también son opcionales.Los condensadores electrolíticos de esta fuente de alimentación son condensadores domésticos genuinos de varias marcas.Antes de usar esta placa, confirme el voltaje de salida del transformador de potencia que está utilizando, así como el rango de fluctuaciones de potencia, y reserve un cierto margen de voltaje.
Tamaño del tablero:
Longitud: 72 mm
Ancho: 30 mm (36 mm con disipador de calor)
Altura: 25 mm (28 mm para 2200 uF)
Voltaje de entrada máximo: el voltaje de CA dual es de 22 V, que es el más alto

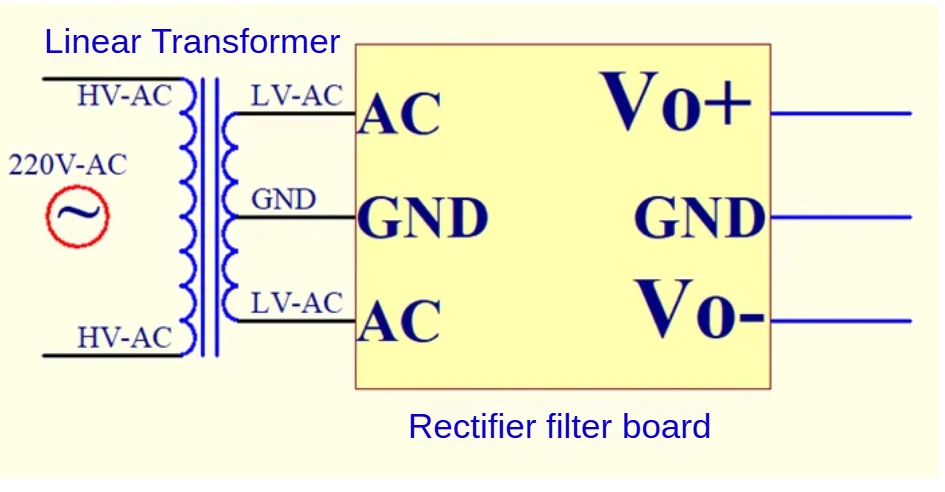

Diagrama de cableado:
