Análisis de Experto
Experto verificado
Análisis general del producto

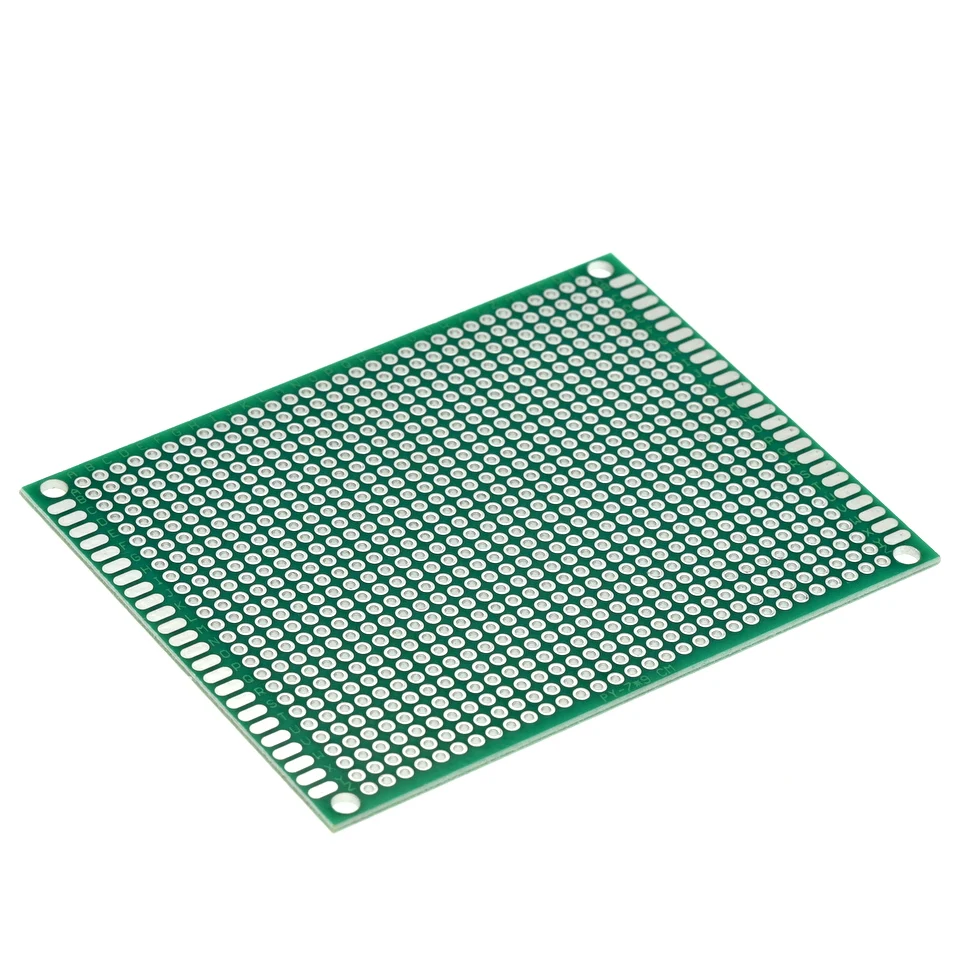

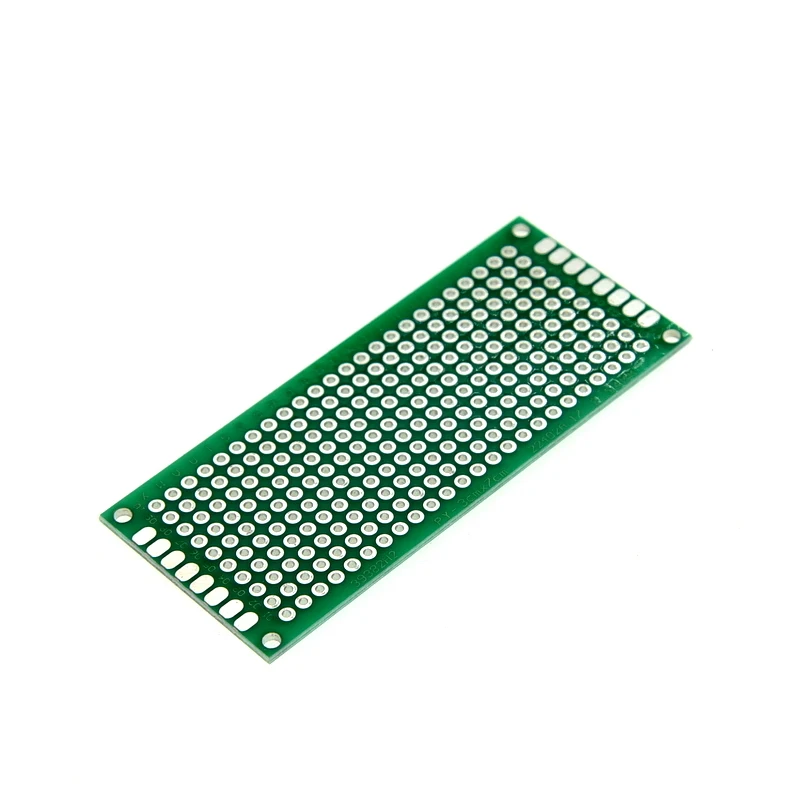

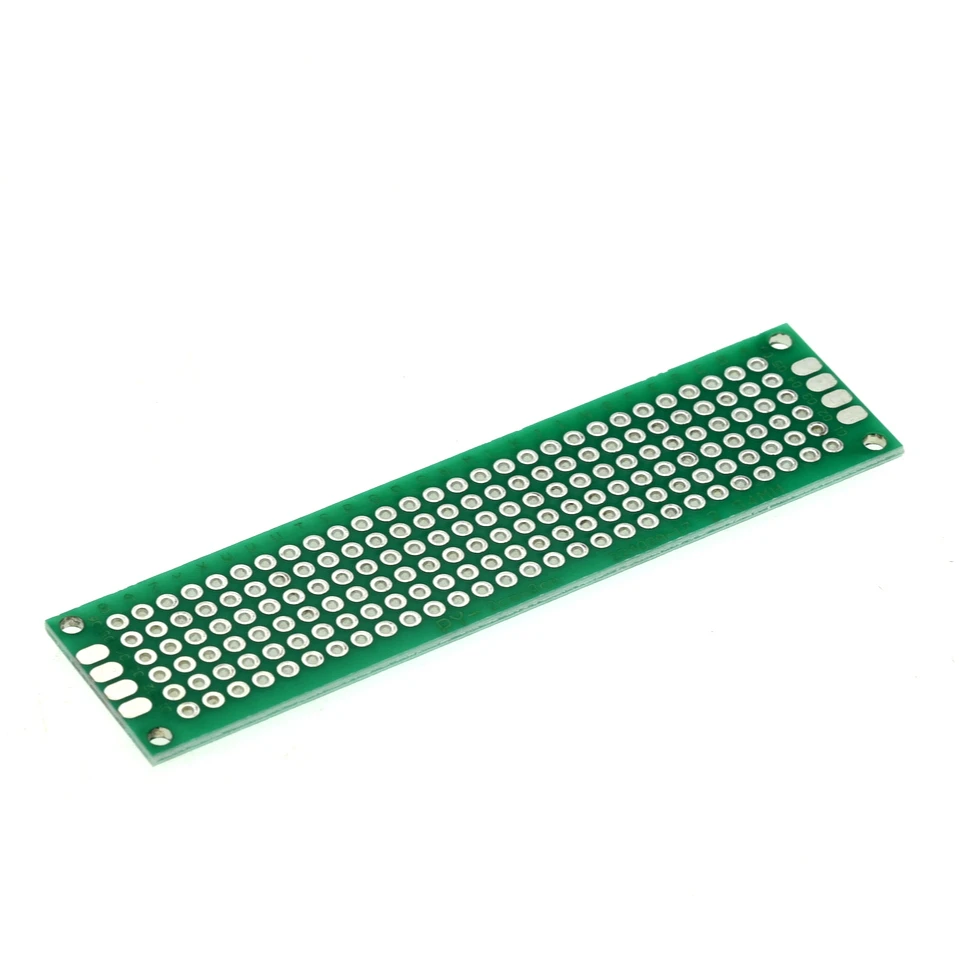

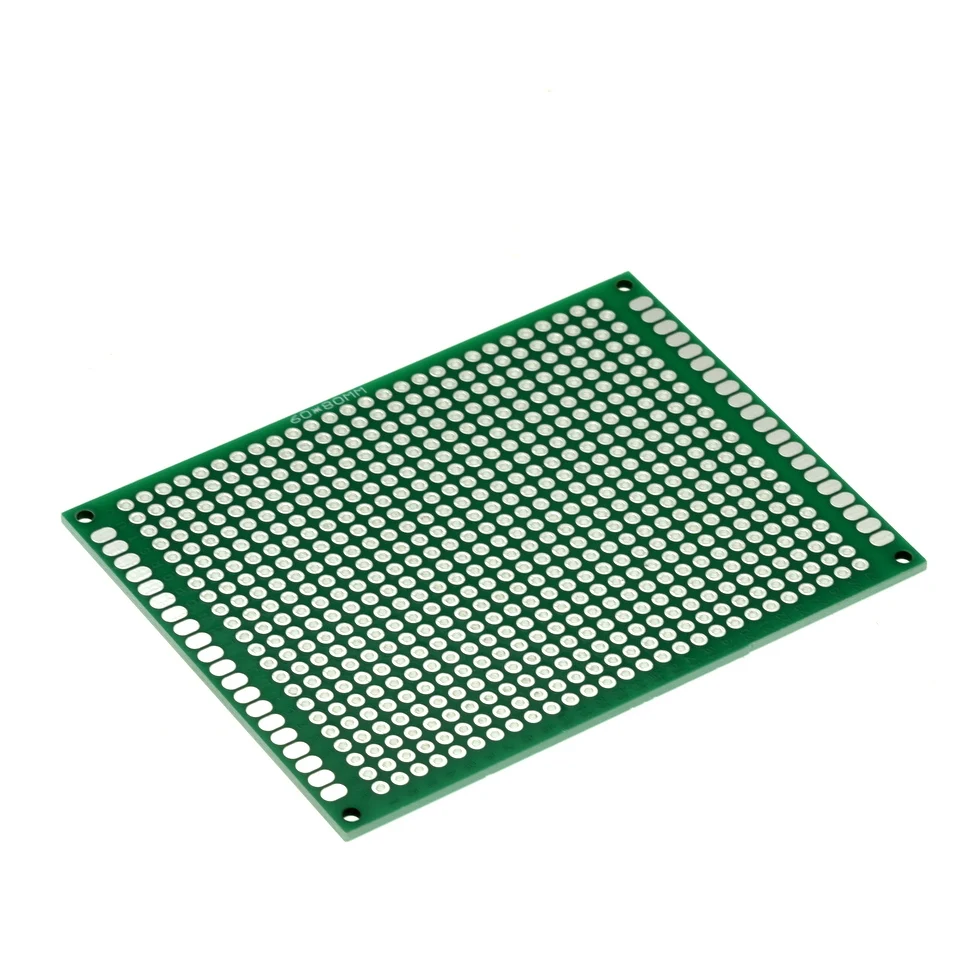

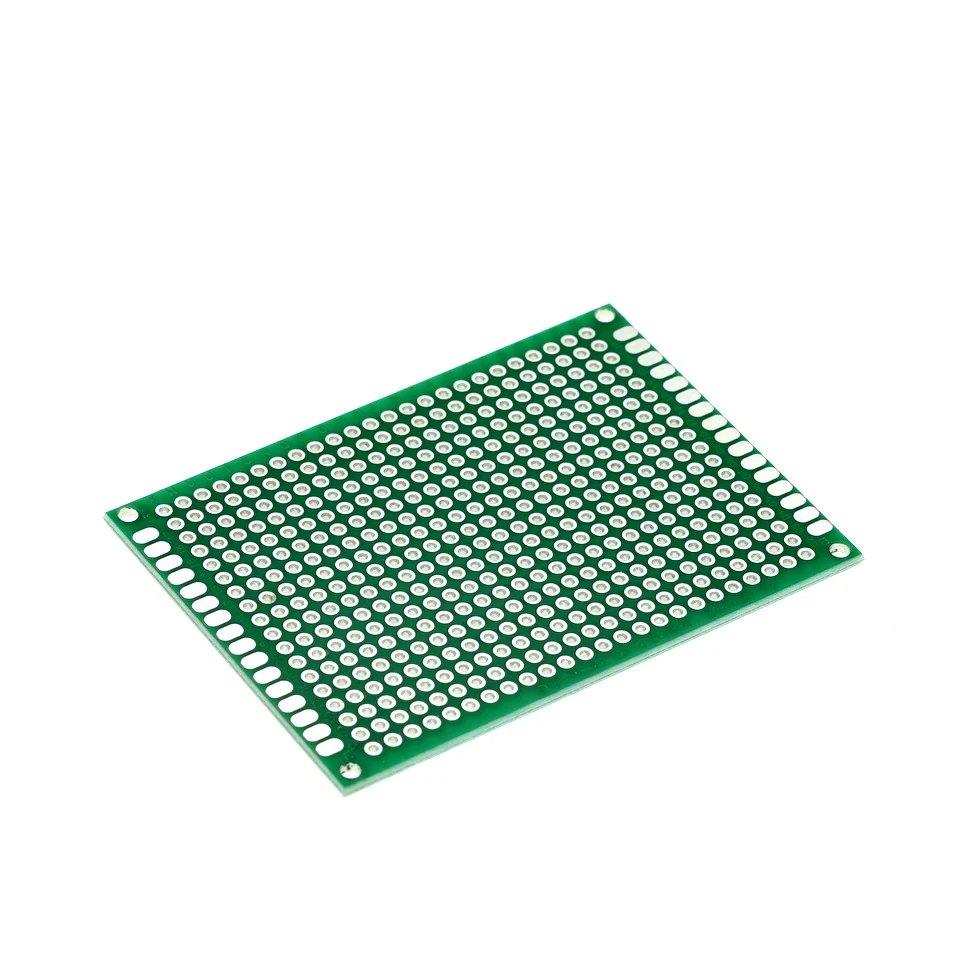

Tras manejar múltiples juegos de placas PCB para prototipado a lo largo de más de quince años, tanto en taller como en campo, puedo decir que las placas de doble cara con sustrato FR4 son una herramienta fundamental para cualquier proyecto electrónico que no sea trivial. Este conjunto concreto de SZFYDOSH ofrece especificaciones que se ajustan a lo esperado en el segmento de prototipado para aficionados y semi-profesionales.
El formato en verde tradicional con serigrafía blanca proporciona un contraste correcto para identificar pads y trazados durante el ensamblaje. La doble cara multiplica las posibilidades de enrutamiento, algo que se agradece cuando trabajas con microcontroladores que requieren múltiples conexiones y alimentaciones. Los tamaños disponibles cubren desde proyectos compactos con Arduino Nano hasta montajes más ambiciosos con varios integrados.
Calidad de materiales y construcción
El sustrato FR4 es el estándar de la industria y estas placas cumplen con las expectativas razonables. El grosor de 1.2 mm ofrece una rigidez adecuada sin resultar excesivamente frágil durante el manejo. El cobre de 1 oz/m² es estándar para prototipado, aunque limita ligeramente la capacidad de corriente en trazados finos; para la mayoría de proyectos con lógica y control esto no representa un problema real.
Los agujeros con paso de 2.54 mm permiten integración directa con breadboards y componentes through-hole convencionales. El acabado de los pads es correcto: mantienen la soldabilidad tras cierto tiempo en almacenamiento, siempre que se conserven adecuadamente. La máscara verde está aplicada de forma uniforme y los bordes presentan un corte limpio, sin rebabas apreciables.
Donde sí noto limitaciones es en el acabado superficial de los pads de cobre. Tras varias horas de uso intensivo, algunos pads muestran cierta oxidación superficial si no se protege la placa. Esto es habitual en este segmento de precio y no invalida el producto, pero requiere un mantenimiento básico consistente en limpieza con alcohol isopropílico antes de soldar.
Funcionalidad y rendimiento en campo
En términos de funcionalidad, estas placas responden bien para el prototipado de circuitos digitales y analógicos de baja potencia. Las he utilizado en múltiples proyectos: desde montajes de control para sistemas de comunicación hasta estaciones meteorológicas remotas alimentadas por panel solar. La doble cara permite diseños más compactos y reduce la necesidad de puentes externos, algo que se agradece en montajes permanentes.
Para proyectos through-hole convencionales, el rendimiento es satisfactorio. La soldabilidad es correcta utilizando flux y un soldador de temperatura controlada a 350 grados centígrados. Con componentes SMD de tamaño moderado, como encapsulados SOIC o QFP, la doble cara exige alinear cuidadosamente los trazados para evitar errores de conexión entre capas.
El tema de los circuitos de radiofrecuencia merece mención aparte. Estas placas no están pensadas para aplicaciones RF de alta frecuencia. Si necesitas montar un transmisor o receptor de alta potencia, necesitarás material específico con constantes dieléctricas controladas. Para proyectos de baja frecuencia, sensores RF simples o módulos de comunicación a frecuencias industriales, funcionan correctamente con las precauciones de diseño habituales.
Puntos fuertes y aspectos mejorables

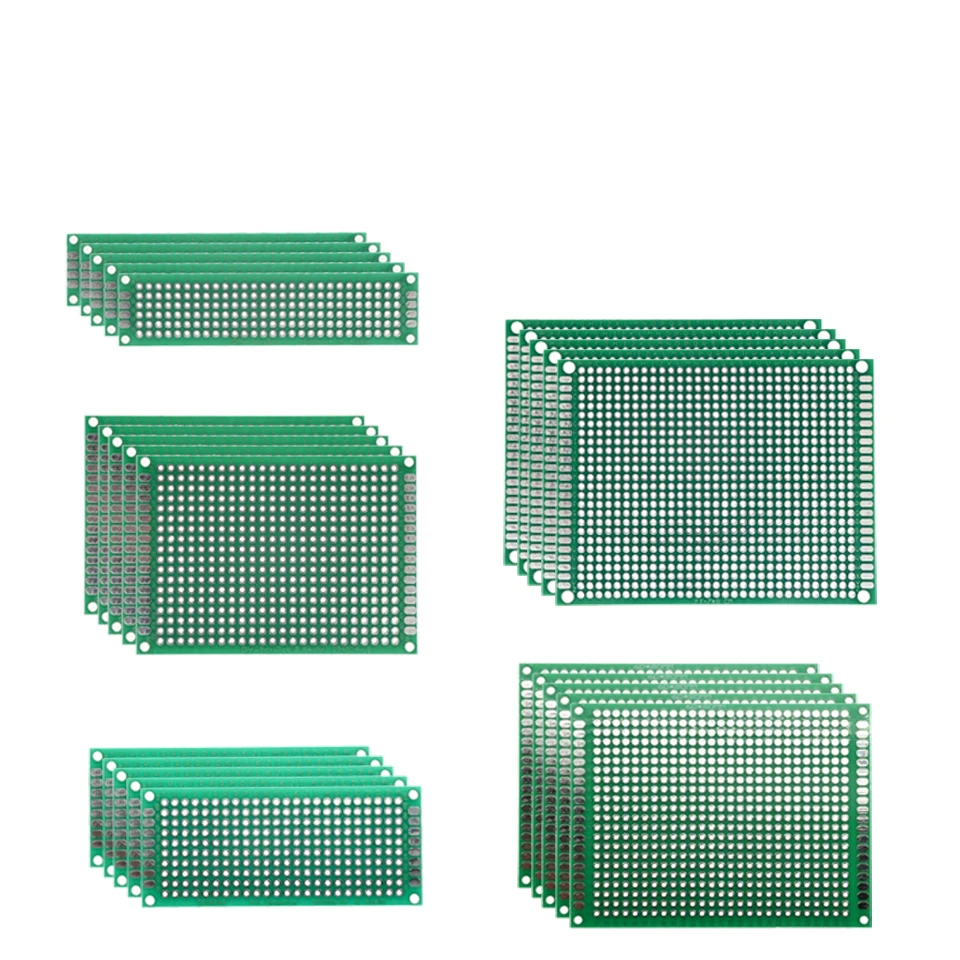

Entre los puntos fuertes destaco la variedad de tamaños, que permite adaptar la placa al proyecto sin desperdiciar material. El precio por unidad es competitivo cuando se adquiere en lote, algo que favorece el experimentar sin miedo a cometer errores. La serigrafía blanca sobre fondo verde facilita la localización de puntos de test y alimentación durante el desarrollo.
La compatibilidad con el paso estándar de 2.54 mm es otro punto a favor, ya que permite reuse de componentes de otros proyectos sin adaptaciones mecánicas. El acabado plating de los agujeros facilita la soldabilidad y mejora la conductividad entre capas, algo esencial en diseños de doble cara que interconectan ambas caras.
Como aspectos mejorables, echo en falta una capa de conformal coating o barniz protector que evite la oxidación durante el almacenamiento prolongado. También resultaría útil una leyenda de componentes impresa que sirviese como referencia rápida durante el ensamblaje. El cobre de 1 oz/m² podría ser insuficiente para proyectos que manejen corrientes significativas, obligando a reforzare trazados críticos con estaño.
Veredicto del experto
Estas placas PCB representan una opción sólida para prototipado y aprendizaje electrónico. No son las más premium del mercado, pero tampoco lo pretenden: cumplen su función a un precio razonable. Las recomendaría para estudiantes, aficionados y profesionales que necesitan validar diseños antes de fabricación en serie.
Para quien busque alternativas de mayor calidad, el mercado ofrece placas con cobre de 2 oz/m² o sustratos de mayor tg, pero el sobrecoste no se justifica en la mayoría de proyectos de prototipado. Estas SZFYDOSH son un instrumento de trabajo fiable, siempre que se respeten sus limitaciones técnicas y se sigan las prácticas de soldadura y mantenimiento recomendadas. Con un uso correcto, cada placa ofrece docenas de ciclos de ensamblaje y desensamblaje antes de mostrar desgaste significativo.
El consejo práctico final: marca siempre tus placas con un identificador antes de montarlas, porque cuando tengas media docena de prototipos similares en el taller, agradecerás saber cuál es cuál. Un simple rotulador indeleble sobre la serigrafía resuelve el problema.
