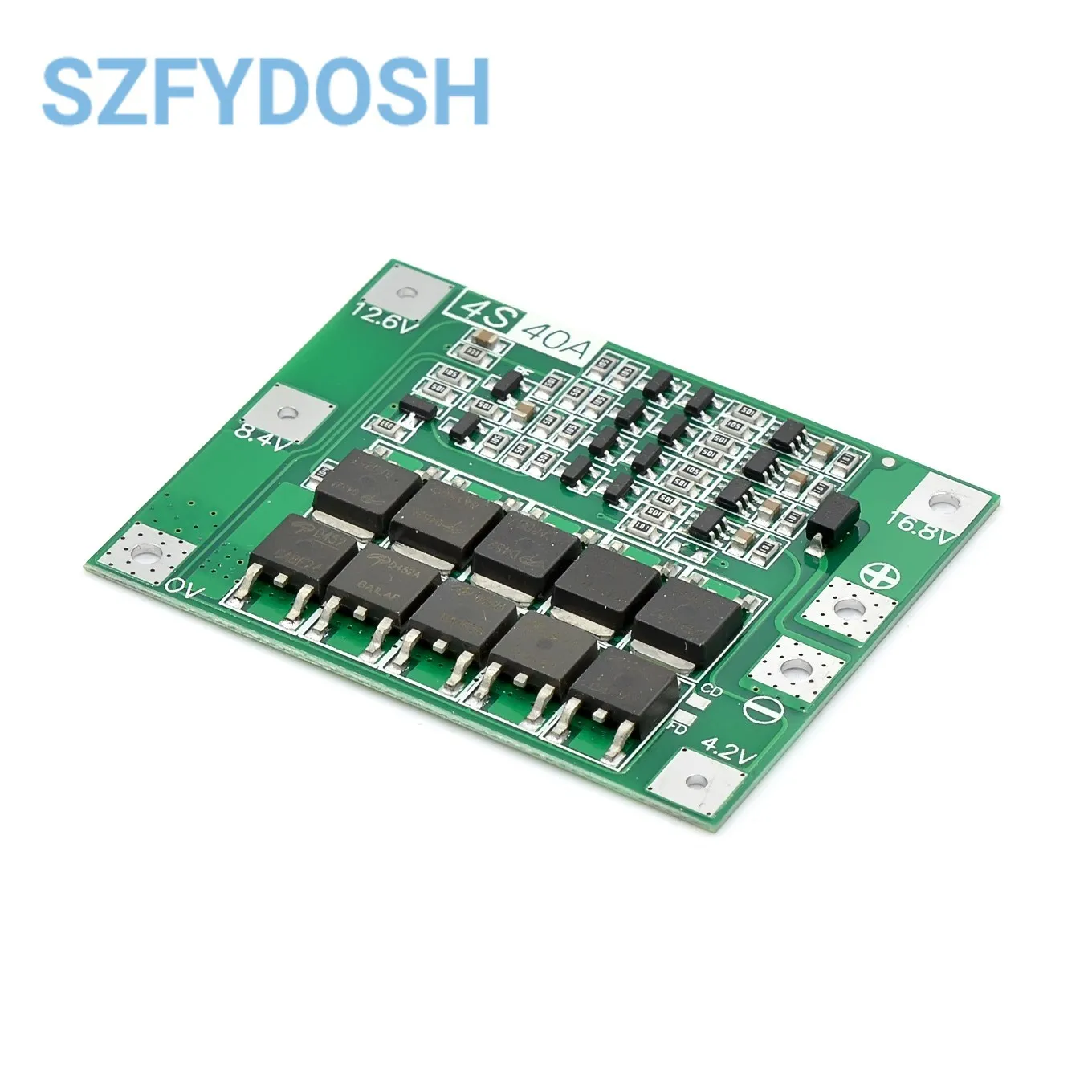

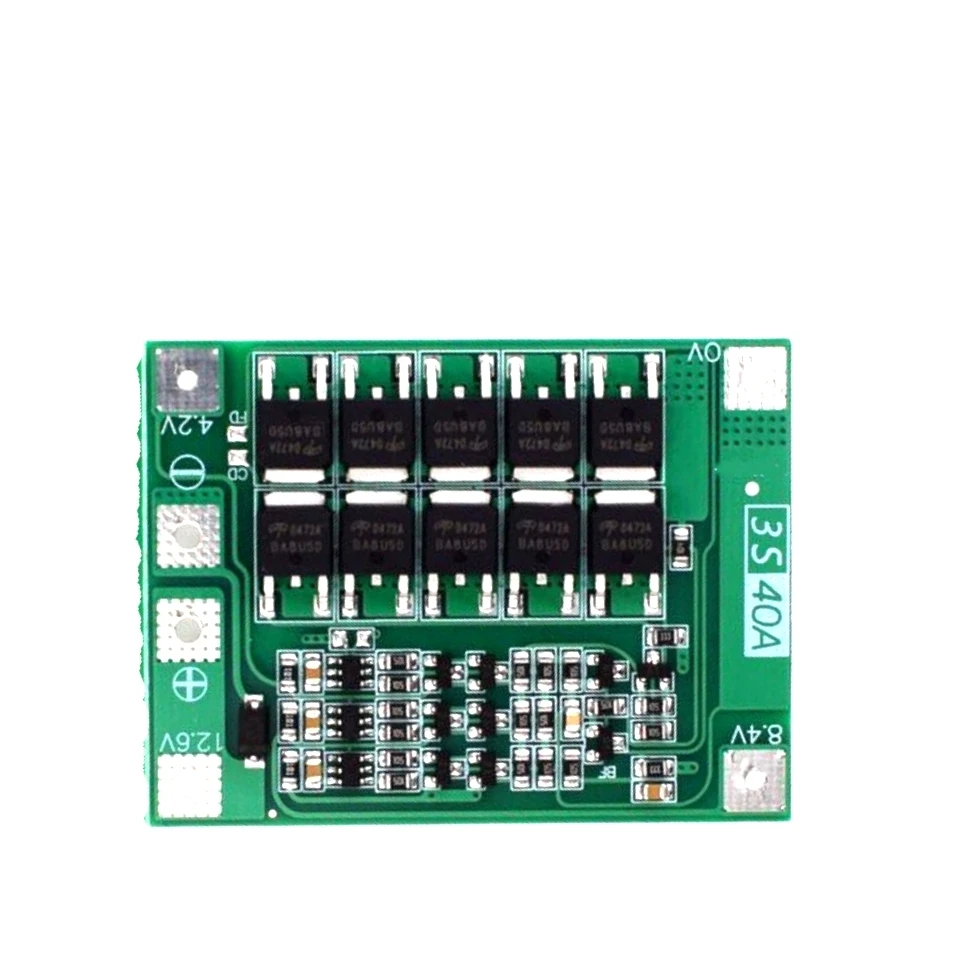

Placa de protección del cargador de batería de litio 3S/4S 40A 60A 18650 BMS para Motor de taladro 11,1 V 12,6 V/14,8 V 16,8 V mejora/equilibrio

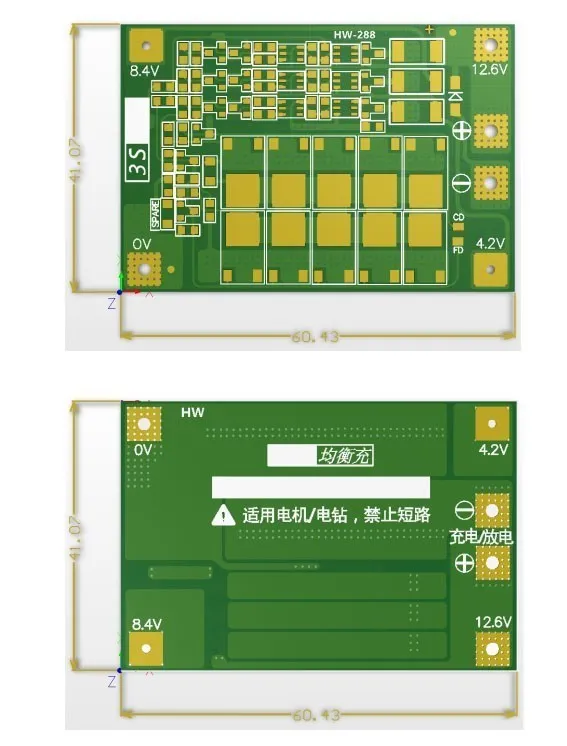

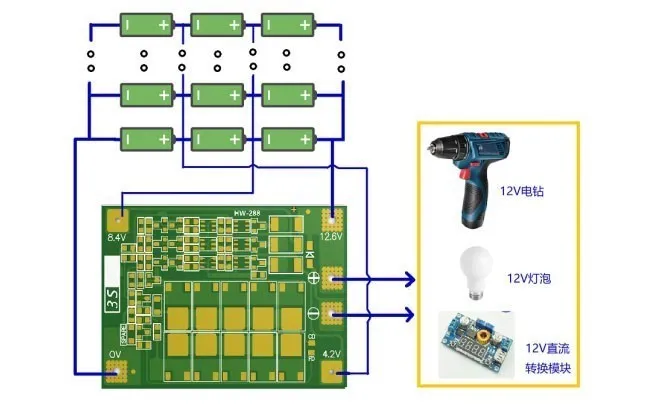

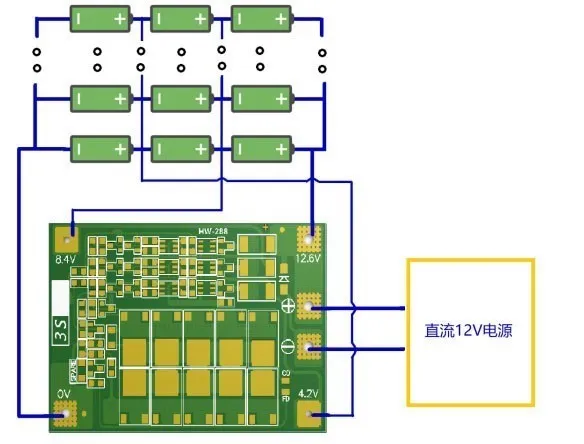

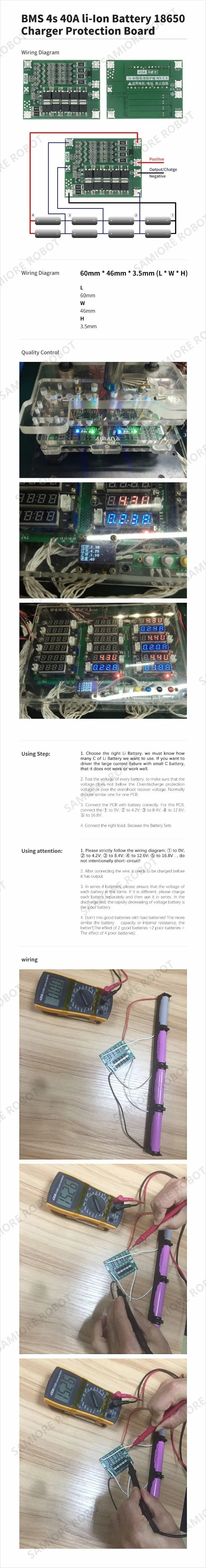

Introducción Nombre del producto: Placa de protección de batería de litio de 3 cuerdas 12,6 V 40 A Voltaje de carga: CC 12,6 V ~ 13,6 V Corriente de descarga continua: 40 A como máximo (si el entorno de disipación de calor no es bueno, reduzca la corriente de carga) Corriente de carga continua: hasta 20A Versión de equilibrioTamaño del producto: 41*61*4mm Mejorar la versiónTamaño del producto: 41*55*4mm Elección aplicable: aplicable al voltaje nominal de 3,7 V, batería de litio de 4,2 V completamente cargada (incluida la batería de polímero de litio 18650, 26650,) se puede perforar por debajo de 170 W Nota 1: Arranque con éxito el taladro requiere 3 baterías de alimentación de 10C-20C o 6 baterías de alimentación de 5C-10C (modelos de baterías de alimentación recomendados: sony vtc4, vtc4A, vtc5A, vtc6) OV y 12.Cable de 6 V, use alambre de cobre de 3 milímetros cuadrados o más (no se pueden usar láminas de níquel)Nota 2: Conecte estrictamente 0V, 4,2V, 8,4V, 12,6V según el diagrama.No toque ningún componente de la placa al soldar el cable.No provoque un cortocircuito intencionalmente.Nota 3: Al soldar la batería por primera vez o cuando la carga está en progreso, siempre que la batería única supere los 4,2 V, la resistencia '430' se calentará y descargará (descargará a aproximadamente 4,19 V para detener el calentamiento).Si la resistencia '430' está muy caliente, compruebe si está conectada la línea incorrecta.Preparación de hardwarePrepare el módulo de protección de batería de litio 3S 12,6 V 40 A, batería, fuente de alimentación, resistencia de carga de alta potenciaLa siguiente figura muestra el diagrama de descarga del módulo.La batería es de 3 cadenas.La batería conectada debe cumplir con la corriente de descarga de 40 A.Se puede realizar en paralelo la batería o comprando una batería con una gran corriente de descarga.Por ejemplo, si la batería es de 2000 mAH y el múltiplo de descarga es de 10 °C, solo se necesitan 3 cadenas de 2 y la corriente de descarga es de 40 A.La siguiente figura muestra el diagrama de carga de la batería.El voltaje de carga es DC12,6 V ~ 13,6 V.La corriente de carga depende de la batería conectada y el máximo no supera los 20 A.El módulo tiene una ruta de carga equilibrada y la función de ecualización funciona solo cuando el rendimiento de la batería no es muy diferente. Introducción Nombre del producto: Placa de protección de batería de litio de 4 cuerdas 14,8 V 16,8 V 40 A Voltaje de carga: CC 16,8 V ~ 17 V Corriente de descarga continua: 40 A como máximo (si el entorno de disipación de calor no es bueno, reduzca la corriente de carga) Corriente de carga continua: hasta 20A Versión de equilibrioTamaño del producto: 45*60*4mm Mejorar la versiónTamaño del producto: 44*55*4mm Elección aplicable: aplicable al voltaje nominal de 3,7 V, batería de litio de 4,2 V completamente cargada (incluida la batería de polímero de litio 18650, 26650,) se puede perforar por debajo de 170 W

Nota 1: El inicio exitoso del taladro requiere tres baterías de 15C-20C o seis baterías de alimentación de 10C-15C (¡el 18650 ordinario no puede iniciar el taladro!!).

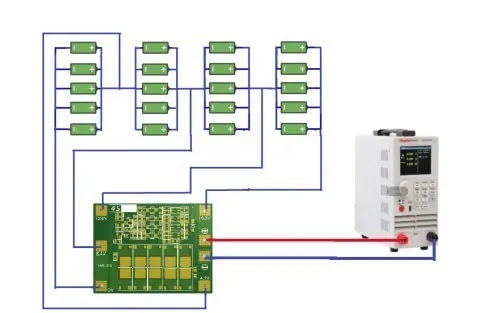

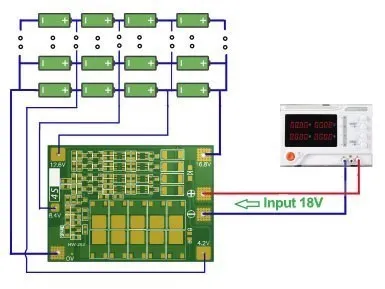

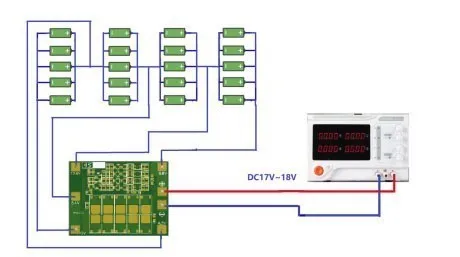

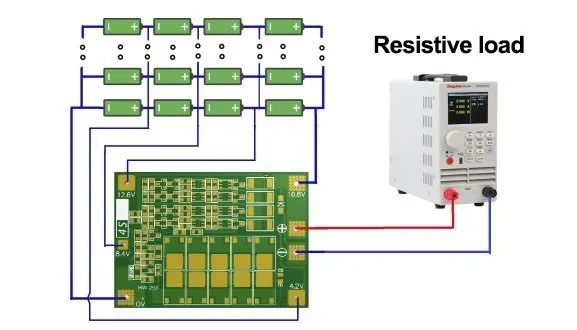

Nota 2: estrictamente de acuerdo con el cableado del mapa 0V, 4,2V, 8,4V, 12,6V, 16,8V, no cortocircuite deliberadamente.Nota 3: Cuando se utilice la carga del motor del cepillo, intente conectar un condensador no polar (voltaje soportado superior a 25 V, capacidad 10 uF-100 uF) a los terminales positivo y negativo del motor para evitar que el pico inverso del motor.Rompe el tubo MOS.Nota 4: 4 grupos de baterías en serie, asegúrese de que el voltaje de cada grupo de baterías, si no es el mismo, llene cada batería por separado y luego úsela en serie.Durante la prueba de descarga, la caída de voltaje más rápida de la batería de ese grupo es una batería defectuosa.La siguiente figura muestra el diagrama de descarga del módulo.La batería es de 4 cadenas.La batería conectada debe cumplir con la corriente de descarga de 40 A.Se puede realizar en paralelo la batería o comprando una batería con una gran corriente de descarga.Por ejemplo, la batería de 2000 mAH, la descarga múltiple de 10 °C, entonces solo necesita 4 series 2 y la corriente máxima puede alcanzar la corriente de descarga 40 A, la descarga estable requiere 4 cadenas 4 y puede ser, y debe prestar atención a la disipación de calor, la descarga La energía de la batería caerá rápidamente.Versión de equilibrio:Mejorar la versión:La siguiente imagen muestra el diagrama de carga de la batería, 4 series de baterías, la carga completa real, voltaje 16,8 V, voltaje de carga DC17V-18V, la corriente de carga depende de la batería conectada, el máximo no supera los 20A.Versión de equilibrio:Mejorar la versión:Placa de protección de batería de litio de 4 cuerdas, 16,8 V y 40 A (viene con función de recuperación-recuperación automática)Alcance: voltaje nominal de batería de litio de 3,6 V, 3,7 V (incluida 18650, 26650, batería de polímero de litio)Tamaño del producto: 45 * 55 * 3,4 mm (edición estándar / mejorada), 46 * 60 * 3,4 mm (versión equilibrada)Peso del producto: 9,3 g (versión estándar/mejorada), 10,3 g (versión equilibrada)Voltaje de carga: 16,8 V - 18,1 VCorriente de descarga continua (límite superior): 40 A (si el entorno de refrigeración no es bueno, reduzca el uso de corriente de carga)Corriente de carga continua (límite superior): 20AVersión de ecualización: adecuada para corriente de arranque inferior a 80 A, potencia 135 W por debajo del taladro.
