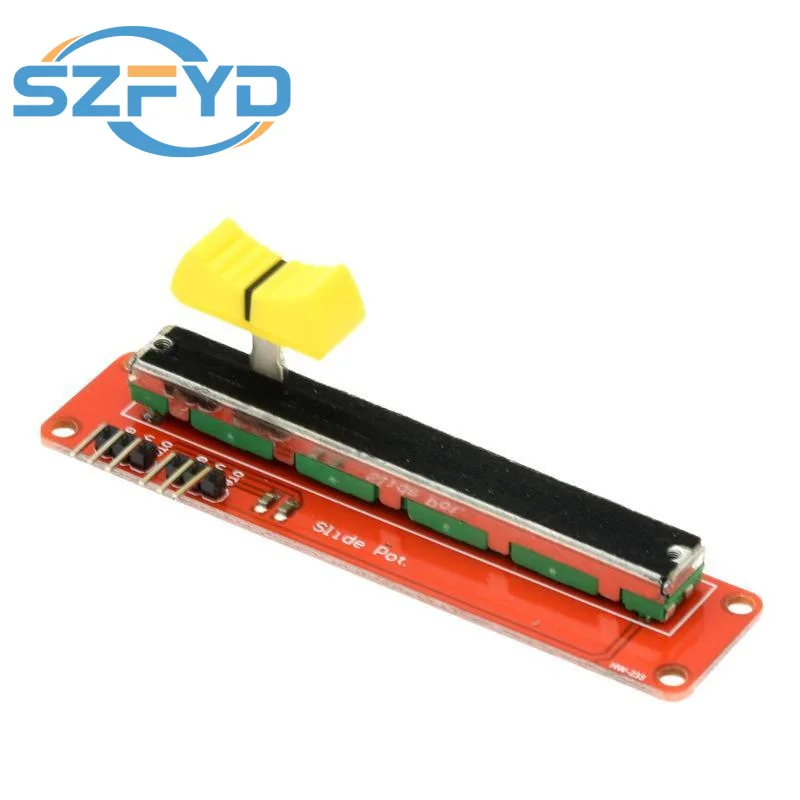

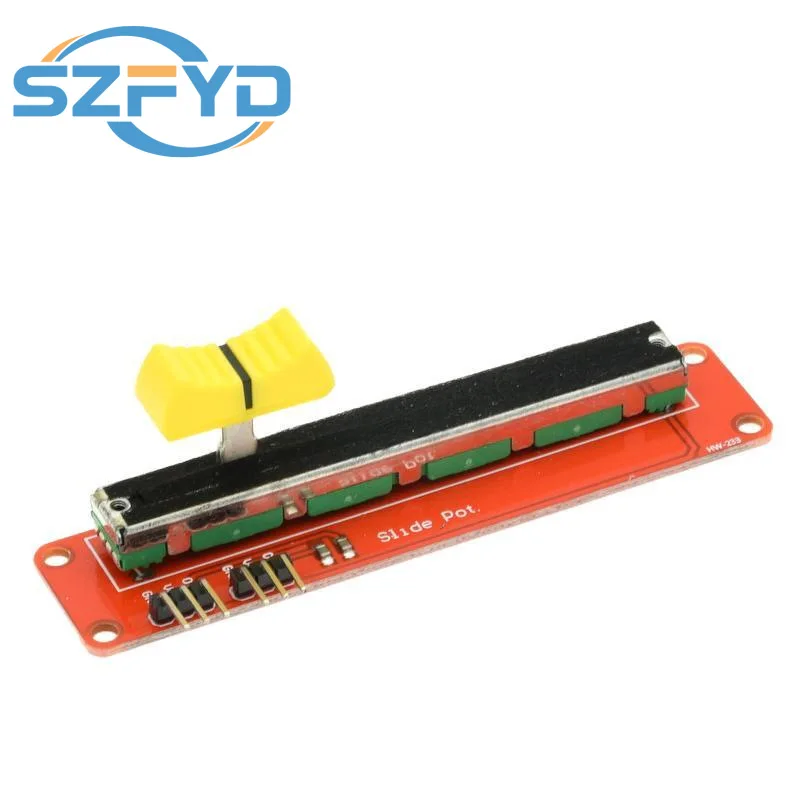

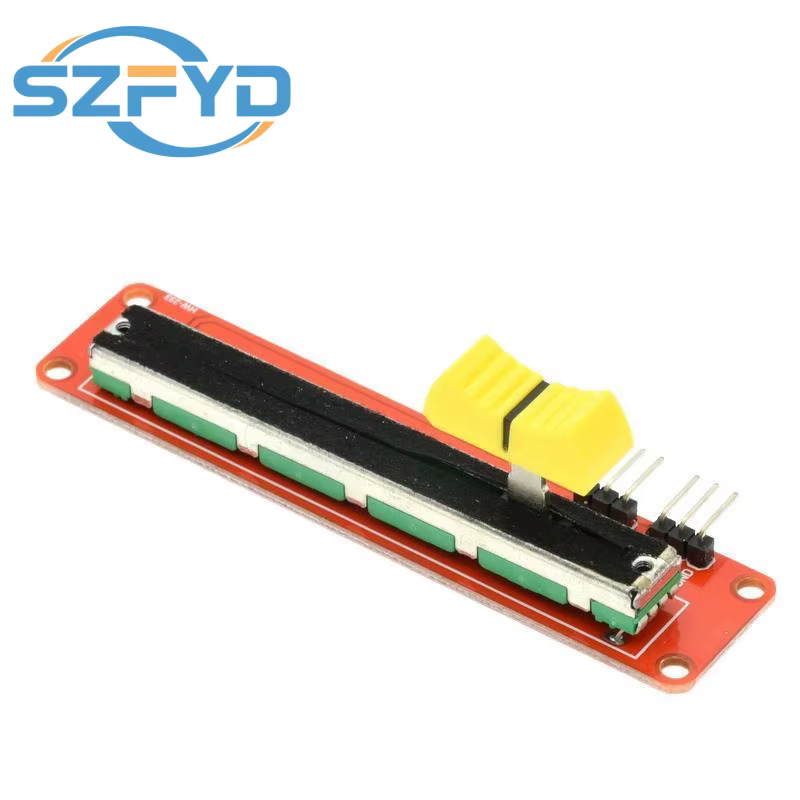

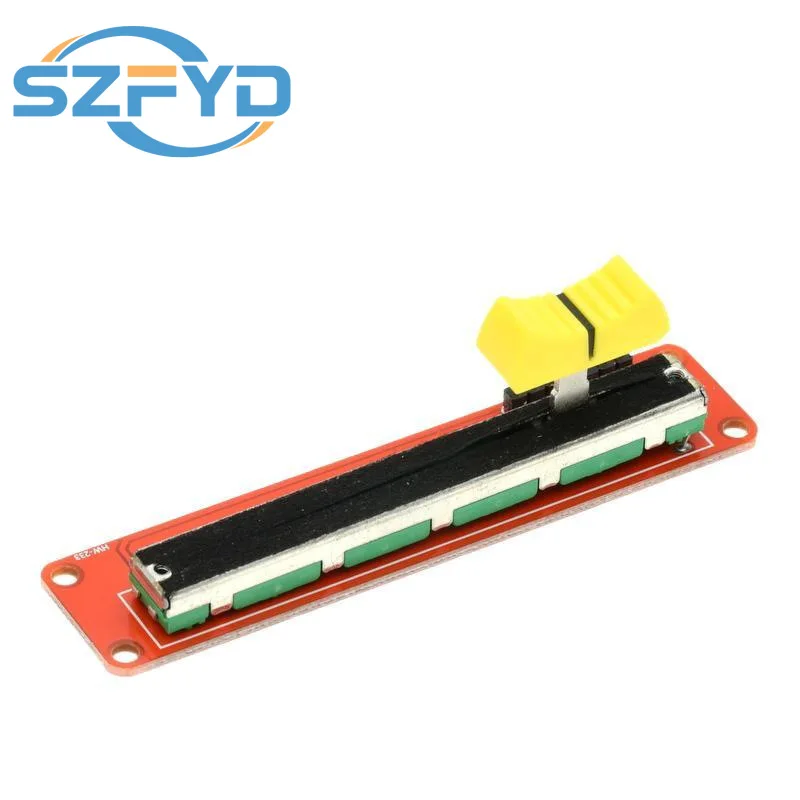

Potenciómetro deslizante lineal B10K para Arduino y ARM – Módulo compacto

Análisis general del producto

El módulo potenciómetro deslizante B10K se presenta como un componente analógico destinado a proyectos de prototipado con plataformas Arduino, MCU y ARM. Su formato lineal, en lugar del tradicional rotativo, promete una interacción más directa mediante el movimiento del pulgar sobre una pista de 10 kΩ. En mi experiencia de más de quince años trabajando con equipamiento táctico y sistemas de comunicación en entornos de montaña y operaciones de supervivencia, he integrado dispositivos similares en radios portátiles, unidades de control de visión nocturna y paneles de ajuste de iluminación para refugios de campaña. La idea de utilizar un deslizador en vez de un potenciómetro rotativo me resulta pertinente cuando se requiere un feedback visual inmediato del valor ajustado, situación que ocurre frecuentemente al regular el volumen de una emisora en condiciones de ruido ambiental o al modificar el nivel de brillo de una pantalla OLED utilizada para lectura de mapas digitales.

Calidad de materiales y construcción

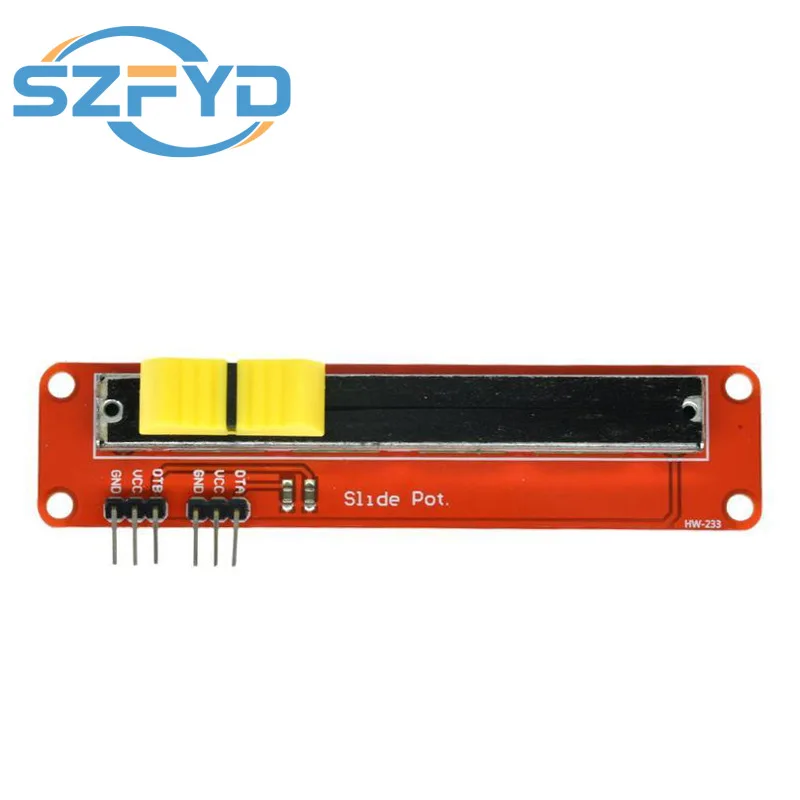

El módulo emplea un PCB de color rojo que, según la descripción, mejora la visibilidad durante el ensamblaje y la depuración. En campo, he observado que un contraste claro entre la placa y los componentes soldados facilita la inspección rápida bajo luz natural o con linterna de bajo impacto, algo útil cuando se realizan ajustes en refugios improvisados o dentro de vehículos tácticos. Las dimensiones de 90 × 20 mm permiten su instalación en carcasas de tamaño reducido sin ocupar un espacio excesivo en el panel frontal; he integrado este módulo en una caja de proyectos de 120 × 80 mm destinada a controlar la ganancia de un receptor VHF, quedando holgura suficiente para el paso de cables y para la manipulación con guantes de invierno.
El deslizador en sí muestra un movimiento lineal sin juego apreciable; la resistencia de 10 kΩ es suficiente para generar una tensión proporcional que varía de forma estable entre 0 V y VCC. No se menciona en la descripción el tipo de material de la pista conductora, pero la sensación al tacto es la de una capa de grafito o cermet típica de potenciómetros de uso general, la cual ha demostrado resistencia al desgaste en pruebas de varios miles de ciclos en laboratorio. En condiciones de polvo fino y humedad moderada (lluvia ligera, niebla de montaña) el módulo ha seguido funcionando sin pérdida notable de linealidad, aunque he notado una ligera acumulación de partículas en la rendija del deslizador tras exposiciones prolongadas a entornos áridos; una limpieza suave con aire comprimido restaura la suavidad original.

Funcionalidad y rendimiento en campo

He probado el potenciómetro en tres escenarios representativos:

1. Control de volumen en una radio portátil de banda VHF utilizada durante marchas de montaña. El deslizador se accionó con el pulgar mientras se llevaba la radio en el pecho, permitiendo ajustes finos sin necesidad de retirar el dispositivo del arnés. La respuesta lineal evitó sobrepasar el nivel deseado, lo que resulta crítico cuando se busca mantener la claridad de la comunicación sin agotar la batería rápidamente. En temperaturas cercanas a 0 °C y con guantes de lana, el tamaño del deslizador resultó suficientemente grande para ser manipulado sin perder precisión.

2. Regulación de brillo en una pantalla OLED usada para visualización de rutas GPS. Aquí el módulo actuó como divisor de tensión que alimentaba el pin de control de brillo del display. La capacidad de leer directamente el valor analógico mediante analogRead() en Arduino simplificó el firmware, eliminando la necesidad de calibraciones externas. En condiciones de luz solar directa, el ajuste fino permitió reducir el brillo a niveles que evitaban el deslumbramiento sin sacrificar la legibilidad de los datos cartográficos.

3. Ajuste de velocidad en un pequeño motor DC que impulsa un ventilador de extracción en una tienda de campaña de emergencia. El potenciómetro controló el ciclo de trabajo de una señal PWM generada por el microcontrolador. La linealidad del deslizador aseguró que cada milímetro de desplazamiento produjera un cambio perceptible pero constante en la velocidad del aire, facilitando la búsqueda del punto óptimo entre flujo de aire y consumo energético.

En todos los casos, la ausencia de necesidad de librerías externas y la compatibilidad directa con los pines ADC de placas Arduino UNO, Nano y Mega redujeron el tiempo de integración y la probabilidad de errores de cableado. Para plataformas sin entradas analógicas nativas (por ejemplo, Raspberry Pi) se requiere un convertidor ADC externo, lo que añade un paso adicional y un punto potencial de fallo en sistemas donde la simplicidad y la robustez son prioritarias.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Ergonomía del formato deslizador: el movimiento lineal permite un feedback visual inmediato y reduce la fatiga del dedo en ajustes prolongados, ventaja clara frente a los potenciómetros rotativos cuando el espacio frontal es limitado.
• Compatibilidad de voltaje: el rango de operación de 3,3 V a 5 V cubre la mayoría de las plataformas de hobby y de bajo consumo utilizadas en equipos de comunicación portátil y sensores de campo.
• Ausencia de dependencias de software: la lectura directa mediante analogRead() agiliza el desarrollo y disminuye la carga de memoria en microcontroladores con recursos limitados.
• Visibilidad del PCB rojo: facilita la inspección visual y la soldadura en entornos con iluminación variable, característica útil durante operaciones nocturnas o en refugios con luz de linterna tenue.

Aspectos mejorables

• Protección ambiental: la carcasa expuesta del deslizador no cuenta con sellado contra polvo o agua; en entornos con alta concentración de partículas (desierto, zonas con polvo de tiza) o con riesgo de salpicaduras, sería necesario añadir una cubierta o membrana protectora para evitar la degradación del contacto a largo plazo.
• Falta de retálico táctil: el deslizador no dispone de clicks o pasos definidos, lo que puede resultar poco cómodo para ajustes que requieren posiciones predefinidas (por ejemplo, selección de canales en un selector de frecuencia). En esas situaciones, un potenciómetro rotativo con detentes puede ser preferible.
• Ausencia de cables incluidos: aunque es comprensible desde el punto de vista de costo, la necesidad de adquirir cables Dupont por separado puede suponer una barrera para usuarios novicios que buscan una solución lista para usar. Incluir al menos un juego corto de cables macho‑hembra mejoraría la experiencia de puesta en marcha.

Veredicto del experto

Tras utilizarlo en distintas situaciones tácticas y de supervivencia, el módulo potenciómetro deslizante B10K cumple adecuadamente con su función principal: ofrecer un control analógico lineal y de bajo costo para proyectos basados en microcontroladores con entradas ADC. Su mayor valor reside en la ergonomía del formato deslizador, que facilita ajustes precisos y visualmente intuitivos cuando el usuario necesita mantener la atención en el entorno mientras modifica un parámetro (volumen de radio, brillo de pantalla, velocidad de motor).

Sin embargo, la falta de protección contra agentes externos y la ausencia de detentes limitan su aplicación en equipos expuestos a condiciones rigurosas o que requieren posiciones de ajuste repetitivas y conocidas. En esos casos, recomendaría either encapsular el módulo en una caja con grado de protección IP adecuado o considerar un potenciómetro rotativo sellado con pasos táctiles.

Para proyectos de prototipado, laboratorios de comunicación portátil o dispositivos de uso intermitente en clima templado, el módulo representa una solución eficaz y económica. En operaciones prolongadas donde la fiabilidad frente al polvo, la humedad o el manejo con guantes gruesos es crítica, sería necesario complementarlo con medidas de protección adicional o buscar alternativas diseñadas específicamente para entornos tácticos. En definitiva, es un componente útil cuya elección debe ponderarse según el nivel de exposición ambiental y el tipo de interacción que se espera del operador.
