Programador CH341A para BIOS y EEPROM con clip SOIC8

Análisis general del producto

Tras trastear con averias de placas, BIOS corruptas y clonados de chips en banco, este tipo de programador USB con clip para SOIC8 me encaja bien cuando necesito intervencion rapida, sin soldadura, y con margen para repetir lecturas/escrituras hasta dejar la memoria “cuadrada”. El enfoque es el correcto para el dia a dia de taller: vas al chip, lo enganchas, seleccionas el voltaje adecuado y trabajas desde el PC con herramientas especificas para SPI/EEPROM.

Ahora bien: en la practica no es un “arma universal” para cualquier situacion. Donde brilla es en reparacion y prototipado de memorias concretas (SOIC8/SOP8, SPI Flash y EEPROM de la familia 24CXX). Donde se complica es cuando el chip esta en una placa con interferencias (vias cercanas, suciedad, oxidos) o cuando el software/ajustes no coinciden con el fabricante/modelo exacto del integrado. En campo, aunque yo lo suelo reservar para el entorno de banco (porque requiere cableado y estabilidad), su uso “tipo taller” es muy parecido al que tendria delante una incidencia real: poco tiempo, hay que resolver y no puedes permitirte tirar piezas a la papelera.

Calidad de materiales y construccion

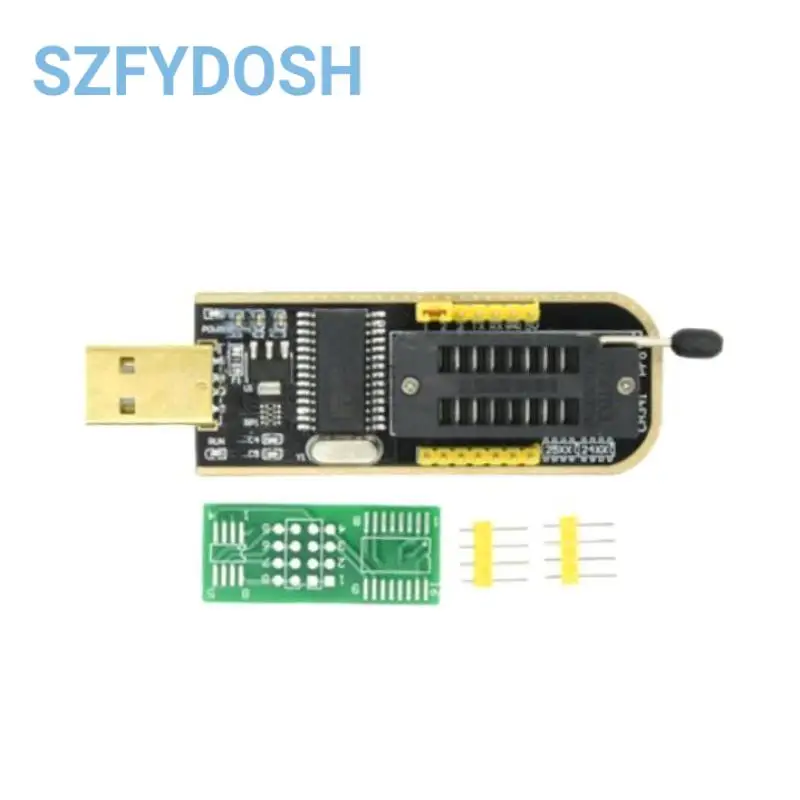

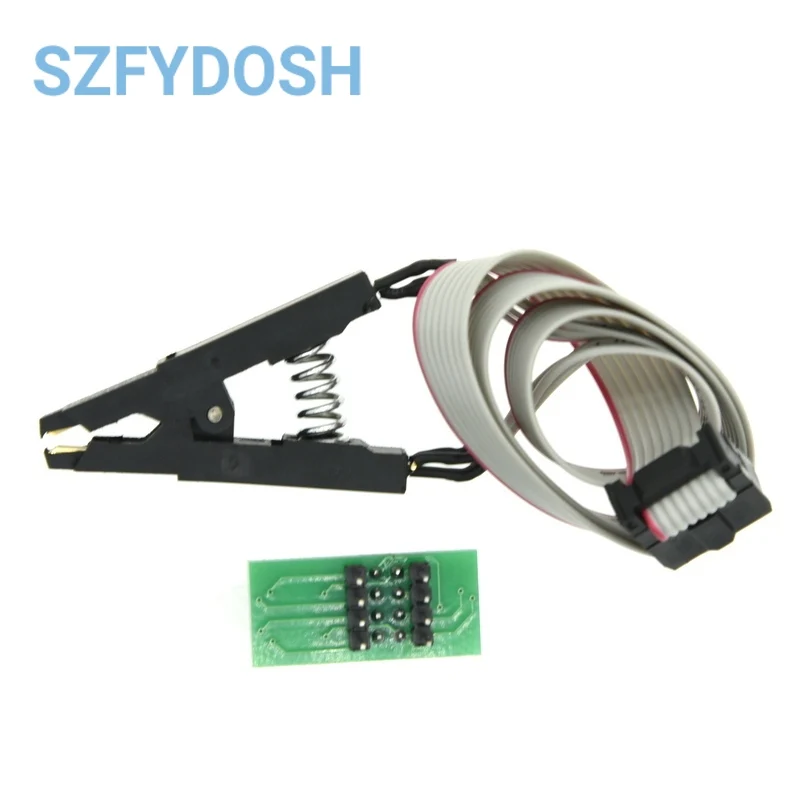

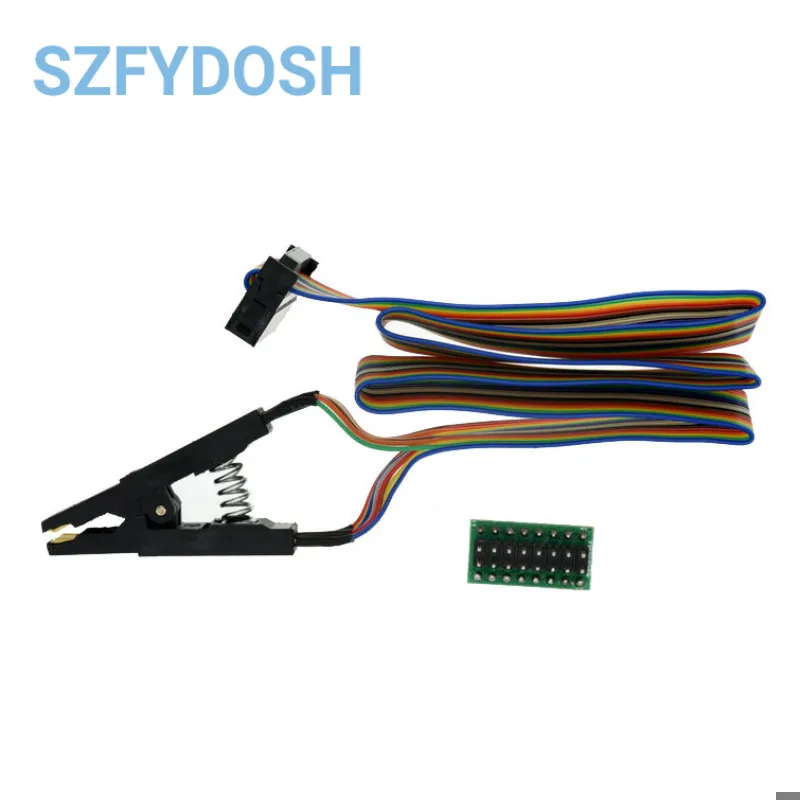

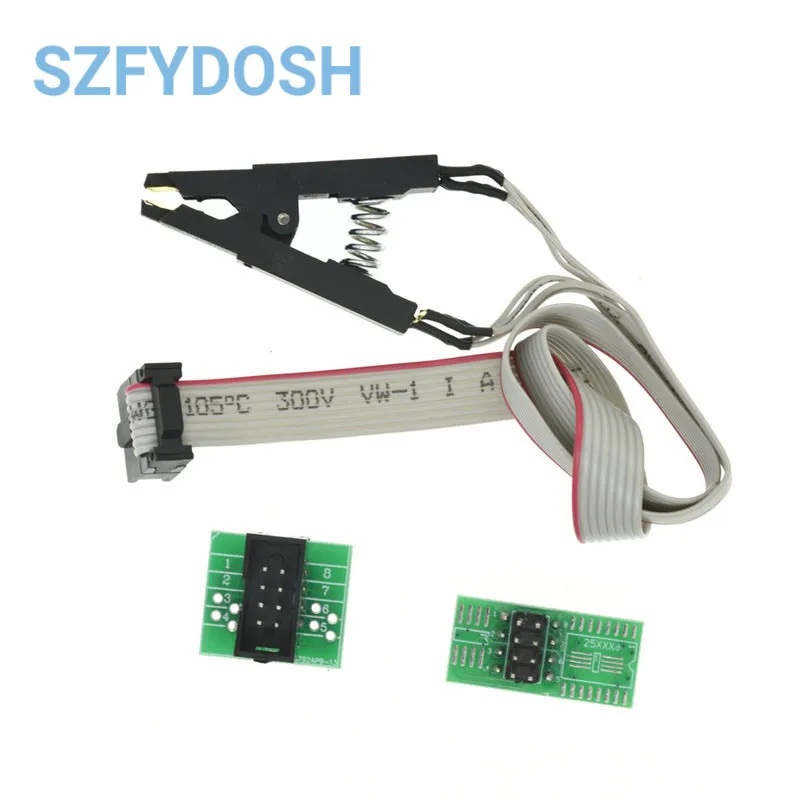

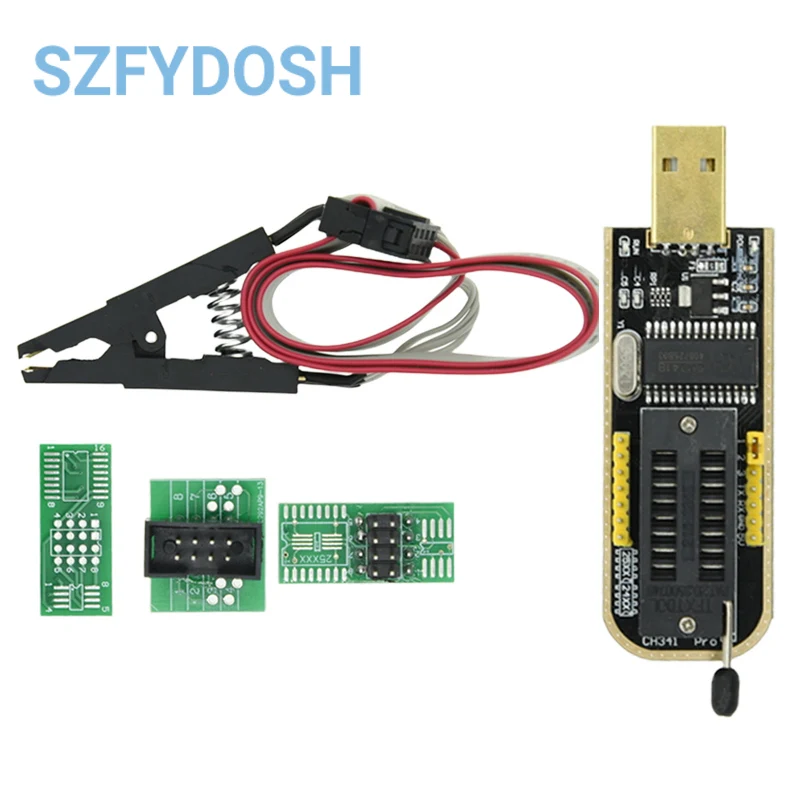

Por lo general, los programadores basados en CH341A y su modulo asociado suelen tener una construccion funcional: la placa es compacta, el conector USB va directo y el “punto critico” es el clip SOIC8. Ese clip es el que determina si tu dia acaba en lectura limpia o en horas de “a ver si hace buen contacto”. Lo que busco en estas herramientas es que la presion sobre las patillas sea consistente y que el agarre no se mueva al mas minimo toque. Cuando el clip cierra bien, la interfaz electrica se vuelve bastante predecible; cuando cierra justo, empiezan los fallos intermitentes: checksums raros, lecturas incompletas o escrituras que parecen salir pero luego no arrancan la placa.

El modulo, al trabajar con seleccion de 3.3V/5V, añade otro elemento de calidad: que el selector sea claro y estable (y que no sea facil confundirse). Una mala seleccion de voltaje es de lo mas comun que veo incluso en tecnicos con experiencia: no es un problema “del equipo”, es del flujo de trabajo, pero el riesgo esta ahi. En cuanto al LED de estado, es una mejora real en el uso: te permite ver a simple vista que el proceso esta vivo y no estas perdiendo el tiempo por un fallo inmediato de comunicacion.

Funcionalidad y rendimiento en campo

Donde este sistema se vuelve practico es en tareas repetitivas y de bajo margen de error:

• Recuperacion de BIOS corrupta: en un par de casos de placas que no daban video pero si entraban en modo de recuperacion, este enfoque permite leer el contenido, compararlo con un backup conocido y regrabar. El tiempo clave no es “programar”, sino asegurar la lectura fiable. Si la lectura sale consistente (misma huella tras varias tomas), ya tienes el 80% del trabajo hecho.
• Clonado y respaldo: para inventariar memorias de repuesto o preparar “copias funcionales” antes de tocar nada, haces lecturas, guardas, verificas y repites. El clip sin soldadura acelera mucho el ciclo.
• Prototipos de electronica: cuando el chip cambia a menudo, poder colocar/quitar sin micro-soldador te ahorra desgaste y evita errores por calor en encapsulados sensibles.

En cuanto al rendimiento real, la variable mas determinante no es la velocidad sino la consistencia del contacto. En mis usos, la diferencia entre “funciona a la primera” y “me esta volviendo loco” ha sido casi siempre: clip mal asentado, chip ligeramente levantado/oxidado, o cables del entorno haciendo de antena. En un banco limpio va bien; en un taller con polvo, herramientas metidas en el mismo cajon, o manos con grasa cerca del encapsulado, la probabilidad de error sube.

Recomendacion practica: antes de una escritura importante, hago una lectura de prueba y, si el software lo permite, una verificacion byte a byte tras la programacion. Si no hay verificacion, yo mismo comparo la lectura posterior con el archivo que intentaba grabar. Y si una operacion falla, no me quedo en “volver a intentar”; primero recoloco el clip, reviso orientacion y confirmo voltaje.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Operacion sin soldar: cambia el ritmo de trabajo. Para reparar o clonar varias veces, esto es determinante.
• Compatibilidad centrada en SOIC8/SOP8 y familias tipicas: es una herramienta enfocada, no un “todo en uno” difuso.
• Voltaje seleccionable 3.3V/5V: evita tener que improvisar adaptadores y reduce errores de trabajo.
• Indicacion visual: el LED ayuda a detectar fallos de inicio y a seguir el estado de ejecucion.

Aspectos mejorables (a nivel de uso real)

• Dependencia del clip: el clip es suficientemente utilitario, pero no tiene el “control” que te da una base fija o un zocalo de insercion. Con clips baratos he visto contactos oscilantes en sesiones largas: conviene tratarlo como consumible y mantenerlo limpio.
• Software y ajuste fino: en este tipo de equipos, el resultado depende mucho del entorno de programacion y de que el modelo/configuracion coincida con el chip. Cuando el software no “encaja”, no hay milagros: la herramienta solo ejecuta; la correccion la pones tu con el flujo de trabajo.
• Proteccion frente a error humano: el selector de voltaje ayuda, pero la herramienta no sustituye un checklist. Yo siempre confirmo voltaje, orientacion y tipo de memoria antes de tocar “write”.

Mantenimiento practico:

• Limpia el clip de forma suave (aire y, si hace falta, un paño ligeramente humedo sin dejar residuo) y evita doblar las patillas del agarre.
• Guarda el conjunto con el clip protegido para no deformar la geometria.
• Trabaja con el chip a la vista, con buena iluminacion, y minimiza vibraciones en la mesa durante la lectura/escritura.

Veredicto del experto

Lo veo como una herramienta de taller muy razonable para lectura, respaldo y reprogramacion puntual de memorias en encapsulado SOIC8/SOP8, especialmente cuando necesitas hacerlo sin soldar y con repetibilidad. Para un uso “de campo” de reparacion (placas que vuelven a la vida despues de un fallo de BIOS o almacenaje), cumple su papel y acelera procesos. Donde menos me convence es en situaciones que exigen gran tolerancia a contactos imperfectos o compatibilidad extrema con chips raros: ahi el limitante suele ser el clip y el ajuste del software, no el concepto del programador.

En resumen: buena compra para taller de electronica y reparacion de placas, siempre que lleves un flujo disciplinado (voltaje confirmado, contacto verificado, lectura/verify posterior). Si lo usas asi, te ahorra tiempo y te evita trabajo destructivo.
