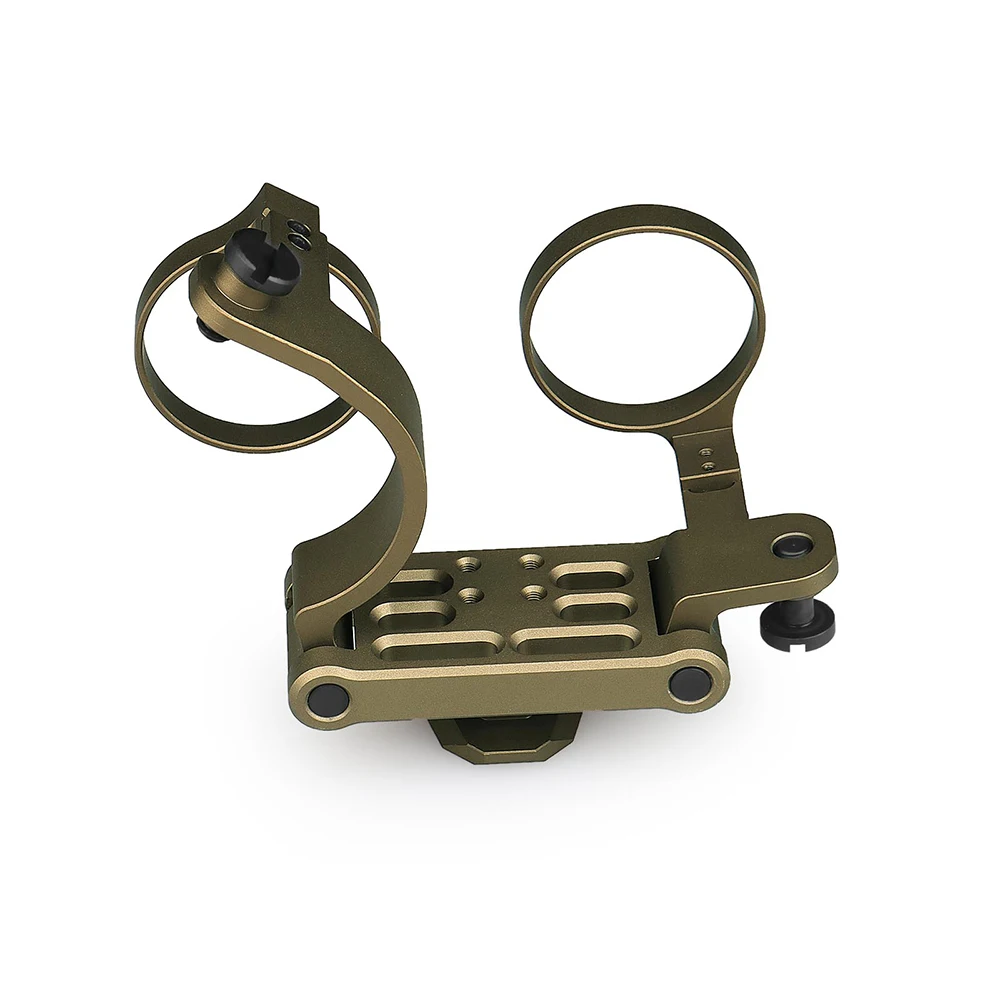

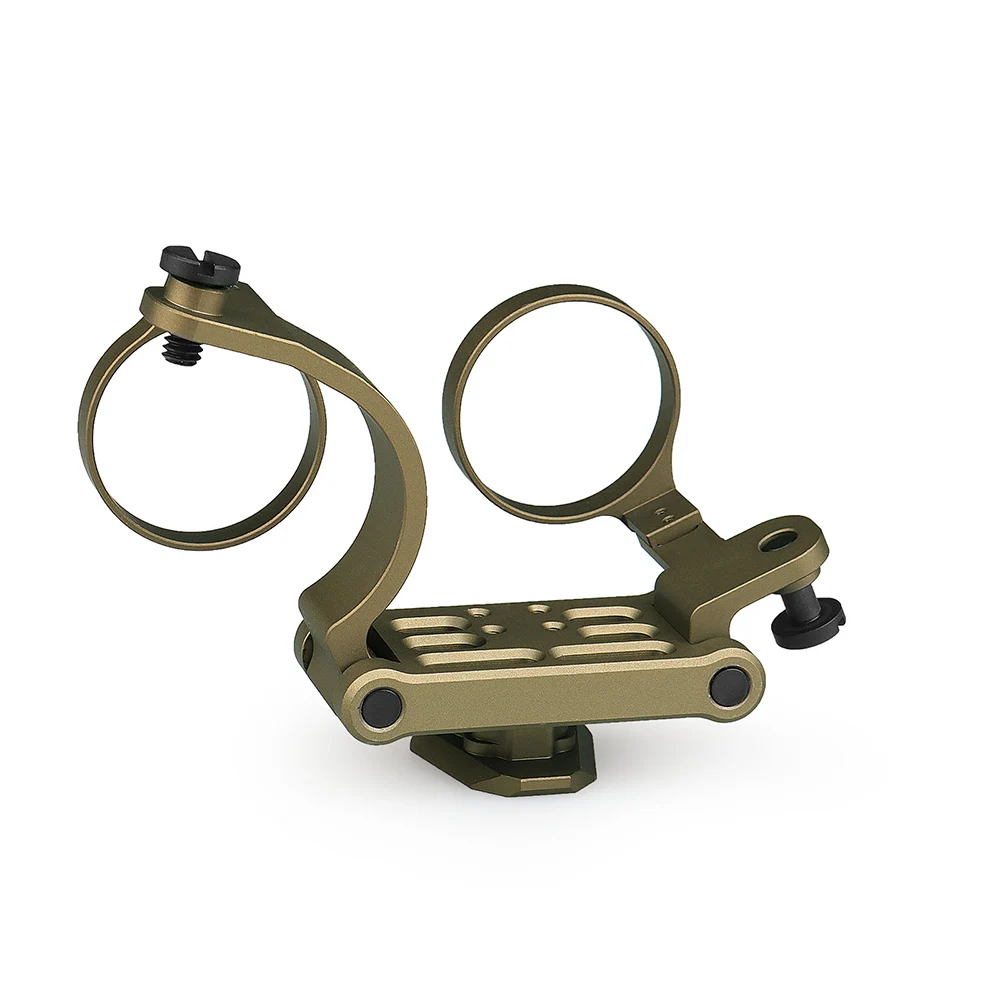

PVS-14 soporte dovetail táctico sin alimentación para puente TNV

Análisis general del producto

He usado montajes de puente para PVS-14 en configuraciones de paso a “binoculares” para mejorar percepción de profundidad y reducir el efecto de parallax al moverse de noche. Este soporte en particular es un puente no alimentado con interfaz dual dovetail, pensado para una instalación estable tipo “puente” en la que el ajuste geométrico manda sobre el resto: alineación, cero repetible y que el conjunto no gane holguras con golpes, vibración y barro.

El enfoque que más valoro en campo es que el sistema no depende de “magia eléctrica” del soporte: si ya llevas la alimentación resuelta en los monoculares, el montaje se limita a mantener la posición y la relación mecánica. Además, al estar construido para compatibilidad con la familia MIL-SPEC PVS-14 / AN-PVS-14 / TNV / NG, se integra bien en flotas mixtas donde no todo el equipo es idéntico, siempre que respetes el encaje del interfaz dovetail.

En términos de uso, lo noto especialmente en rutas nocturnas de orientación y observación estática: al dejar de “buscar” el punto dulce con el cuello y las manos, el monocular queda más tiempo en el mismo sitio y puedo concentrarme en lectura de escena y movimientos cortos (asaltos de tramos, relevos de observación y cambios de cobertura).

Calidad de materiales y construcción

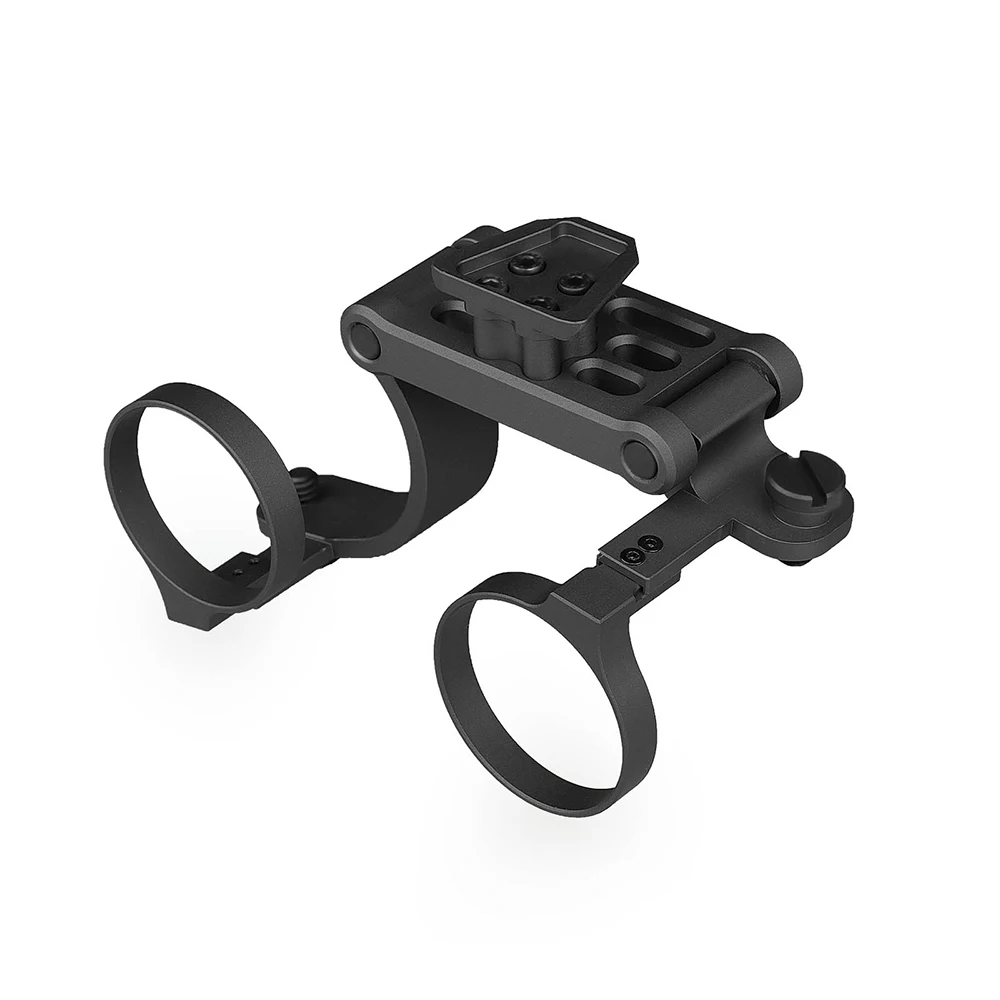

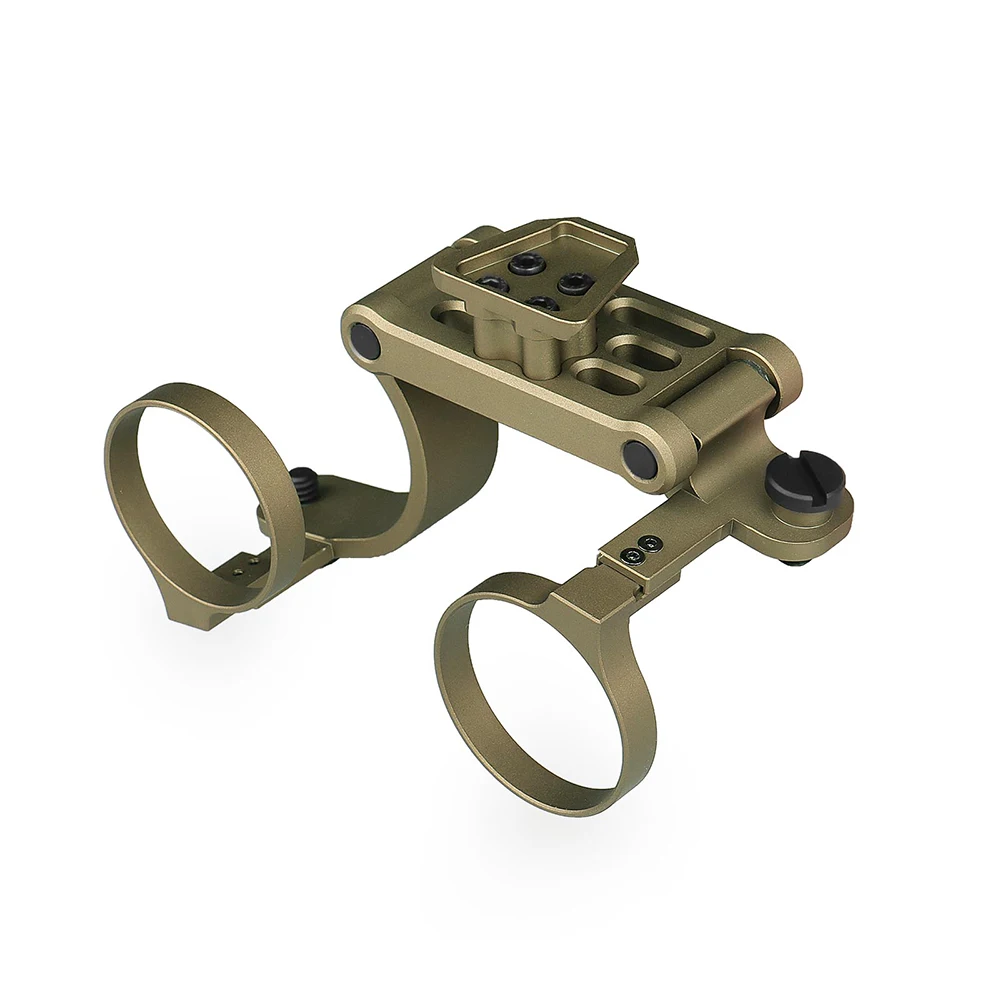

Por construcción, este tipo de puente suele ser una combinación de polímero técnico y aluminio mecanizado. En este caso, el conjunto está fabricado con Delrin (polímero) y aluminio 6061 T6 anodizado, con acabado mate. En la práctica, ese “mix” tiene dos ventajas claras: el polímero ayuda a amortiguar microvibraciones y reduce carga/rascado por contacto, mientras que el aluminio aporta rigidez donde importa (zona de sujeción y geometría).

También me parece importante que el puente esté pensado para el “lockup” en dovetail frente a interfaces menos rígidas: cuando trabajas con dos monoculares, cualquier juego mecánico pequeño se amplifica como diferencia de encuadre entre ojos. En mis salidas con ramas, retrocesos al agacharte y apoyo contra rocas, prefiero interfaces que den un asentamiento positivo y repetible. Aquí se orienta precisamente a eso, y se declara como compatible con una interfaz dovetail BNVS (y montajes dovetail tipo Wilcox/Norotos).

Tema crítico en campo: parar antes de salir. El fabricante indica un requisito de compatibilidad ligado a las infinity lock rings: el soporte necesita que esos anillos sean de diámetro interior inferior a 1.465" / 37.211 mm, y recomienda medir con calibre para confirmar que el puente “pasa” y se asienta con el margen correcto. Esto, aunque parezca detallito, evita lo típico de “monté y ahora el infinito no me cuadra / forzando el ajuste”. Si quieres cero repetible, tienes que cumplir esa condición desde el banco.

Funcionalidad y rendimiento en campo

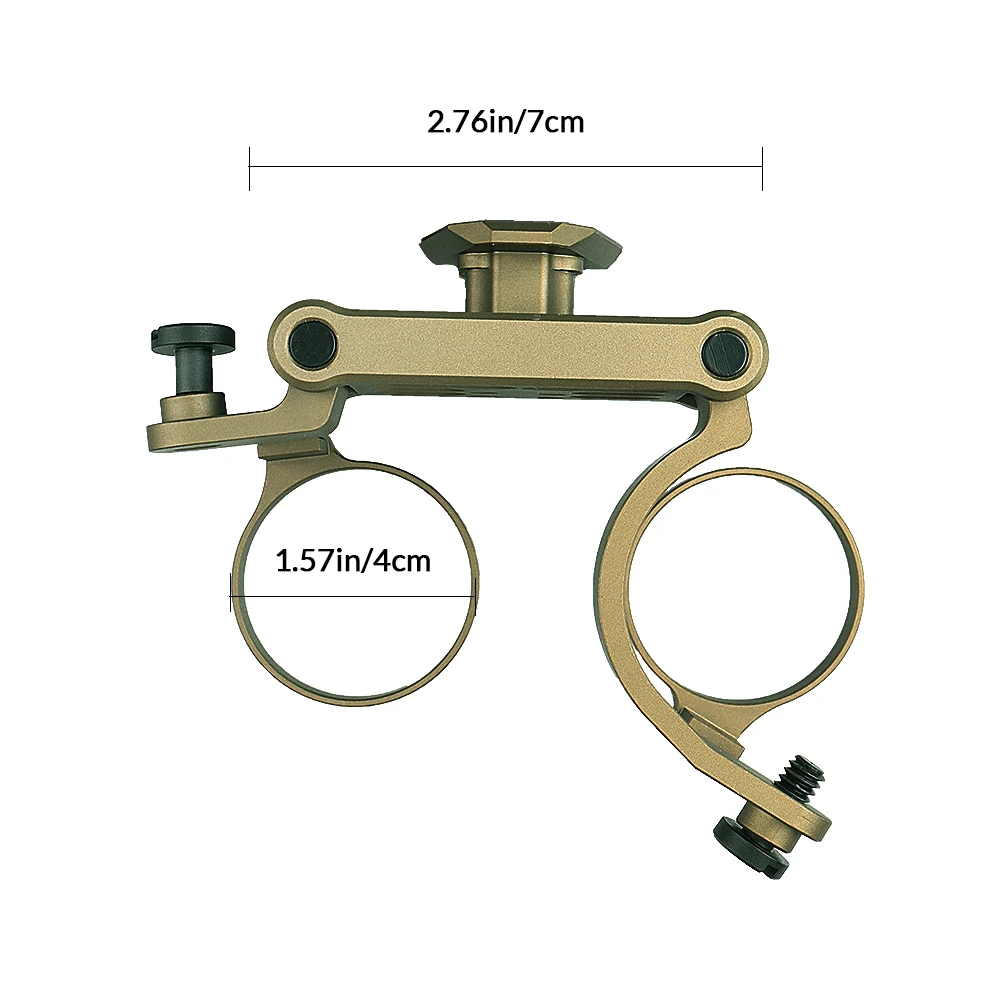

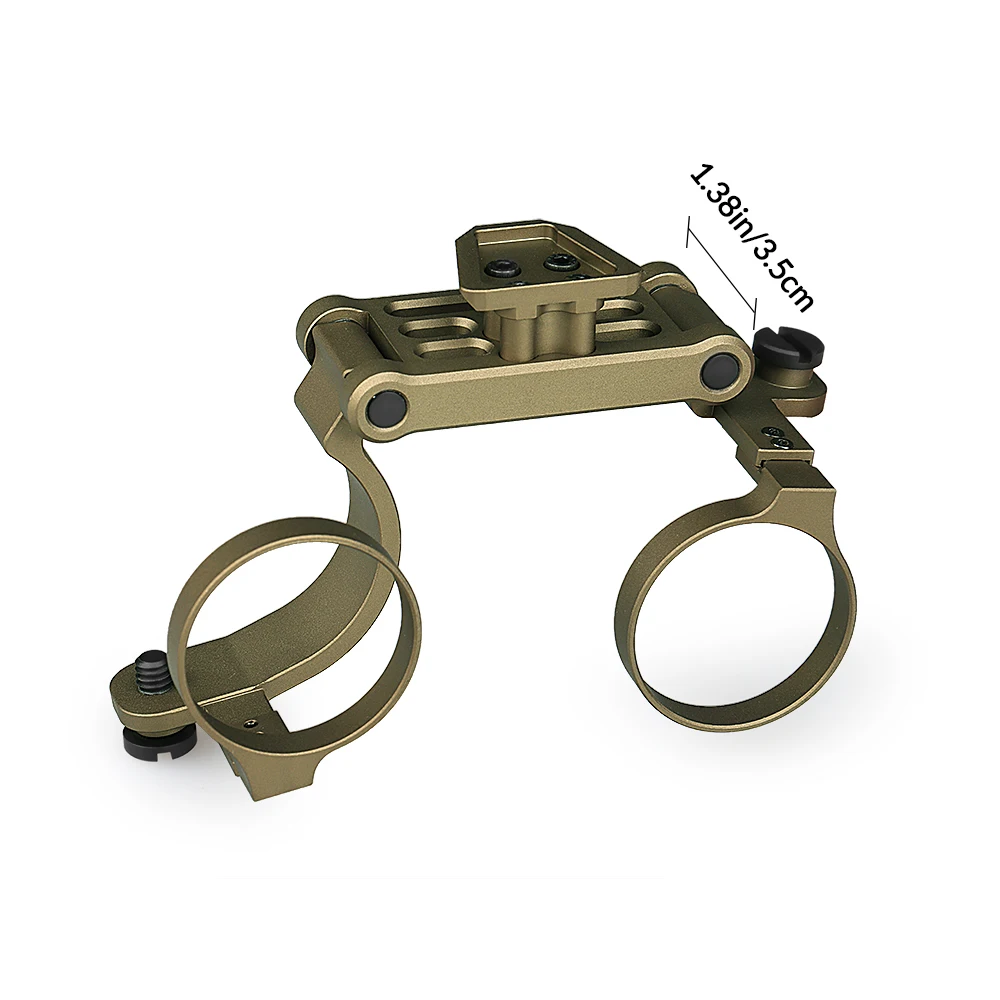

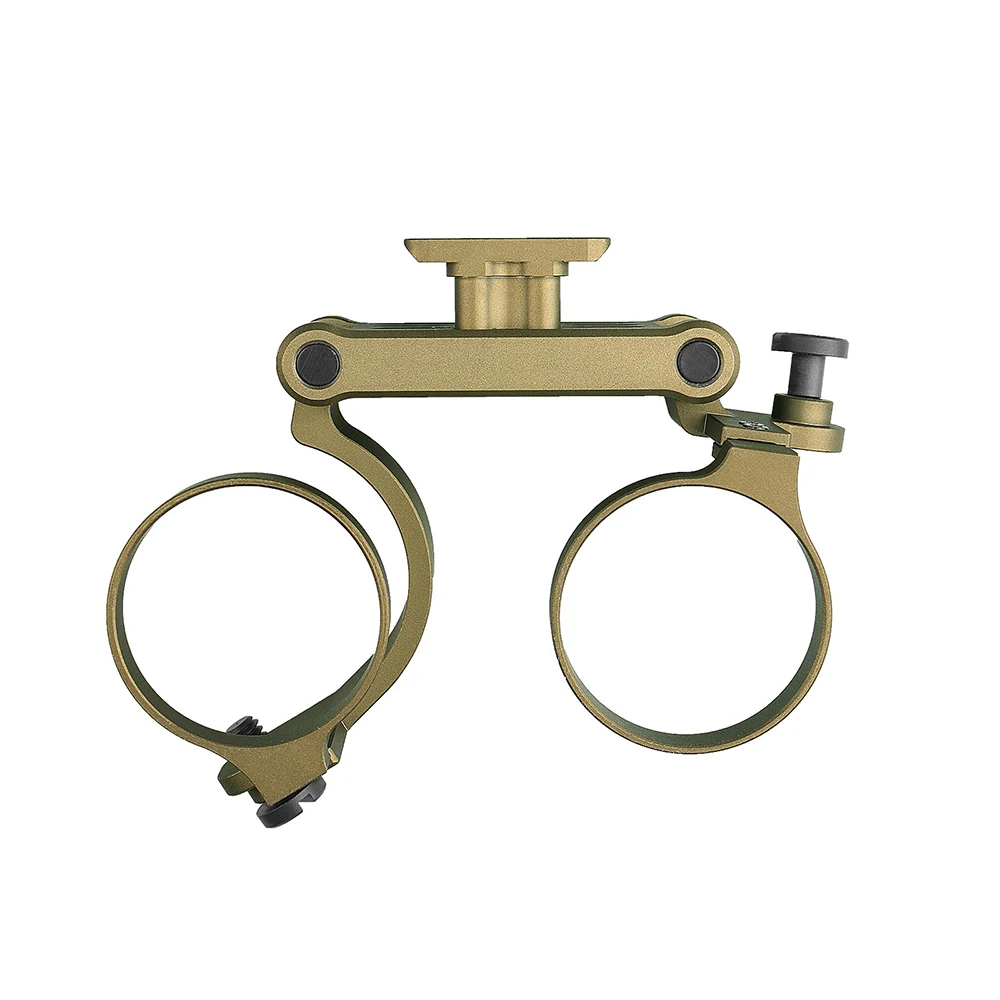

Donde más se nota el valor del diseño es en el ajuste y la ergonomía del conjunto durante horas. Este puente incorpora brazos articulados independientes: así puedes ajustar la separación interpupilar (IPD) y también basculan/saltan fuera de línea cuando necesitas usar visión natural o cuando la altura del obstáculo te obliga a cambiar el perfil rápidamente.

En maniobras de noche (por ejemplo, en senderos estrechos con matorral o en aproximaciones por pistas de tierra), el gesto “swivel” es oro. En lugar de quedarte con el visor siempre bloqueando el camino o obligarte a mover el cuello en vez de mover el sistema, el monocular (o ambos) pueden apartarse para ganar paso, y cuando vuelves a observar, vuelves al encuadre sin empezar de cero. Esa capacidad de stow más pegado al casco reduce interferencias con ramas y mejora el centro de gravedad percibido.

A nivel de cargas, no es un detalle menor: el puente se indica con un peso de 2.93 oz (solo el soporte) y un total aproximado de 25.61 oz al montar dos PVS-14. En rutas largas, esa diferencia de “carga en cabeza” te cambia el ritmo: con montajes más pesados, terminas bajando la intensidad y haciendo más pausas por fatiga cervical. Con este tipo de puente ligero, el desgaste se mantiene más estable y la postura es menos agresiva.

Ahora bien, hay un punto técnico que yo cuido siempre: el ajuste previo a la misión. En configuraciones de puente, si el montaje está a medio asentarse o si el recorrido de ajuste del infinito quedó condicionado por anillos incompatibles, acabas con síntomas como enfoque que “cambia” o que el encuadre se siente menos estable al pasar de marcha lenta a paradas. Por eso, además de medir lo del infinito, yo hago una comprobación funcional: asiento del dovetail, recorrido de IPD y retorno del sistema a posición de observación tras mover/sincronizar.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Interfaz dovetail: favorece un lockup más positivo que alternativas con encajes más “rápidos” pero con peor repetibilidad mecánica. En práctica, mejora la consistencia entre sesiones.
• No alimentado: reduce puntos de fallo en el montaje; la alimentación queda donde debe estar (en los monoculares), y el soporte se centra en geometría.
• Articulación y gestión del perfil: el ajuste de IPD y el “apartado” para visión natural encaja muy bien con escenarios de movimiento por vegetación o cambios frecuentes de tarea.
• Materiales orientados a campo: Delrin + 6061 anodizado suele comportarse bien contra corrosión y desgaste por contacto.

Aspectos mejorables (o, mejor dicho, condiciones de uso)

• Dependencia de la compatibilidad mecánica del infinito: si no verificas el diámetro de los anillos de bloqueo (y el ajuste de asentamiento), te complicas la vida. No es un “defecto”, es una premisa: requiere preparación.
• Sensibilidad a suciedad en los puntos de encaje: en rutas con polvo, lluvia fina y barro seco, cualquier partícula en dovetail puede mermar el asentamiento perfecto. Esto obliga a una rutina de limpieza antes de reconfigurar y antes de la salida.

Consejo práctico: yo no meto lubricante en la zona de dovetail ni en interfaces de encaje. El polvo lo acaba convirtiendo en pasta abrasiva o en “pegamento” suave. Me limito a paño suave, soplado y revisión visual del asentamiento.

Veredicto del experto

Lo considero un puente de perfil realista para operar con PVS-14 en configuración binocular, especialmente si tu prioridad es mantener alineación y repetibilidad sin sumar complejidad eléctrica. Donde más lo pondría por delante es en escenarios de observación prolongada con cambios frecuentes entre visión natural y visión NV, y en salidas donde el montaje sufre impacto ligero (ramas, apoyos, desmontajes y reconfiguraciones).

Si tu equipo ya está en la familia PVS-14 compatible y controlas el requisito de anillos para el infinito, vas a notar una mejora práctica frente a montajes menos rígidos o de interfaz menos “asentada”. Para mí, el veredicto depende de una sola disciplina: medir y preparar antes, y después mantener el dovetail limpio para que el lockup siga siendo el mismo del minuto 1 al final de la noche.
