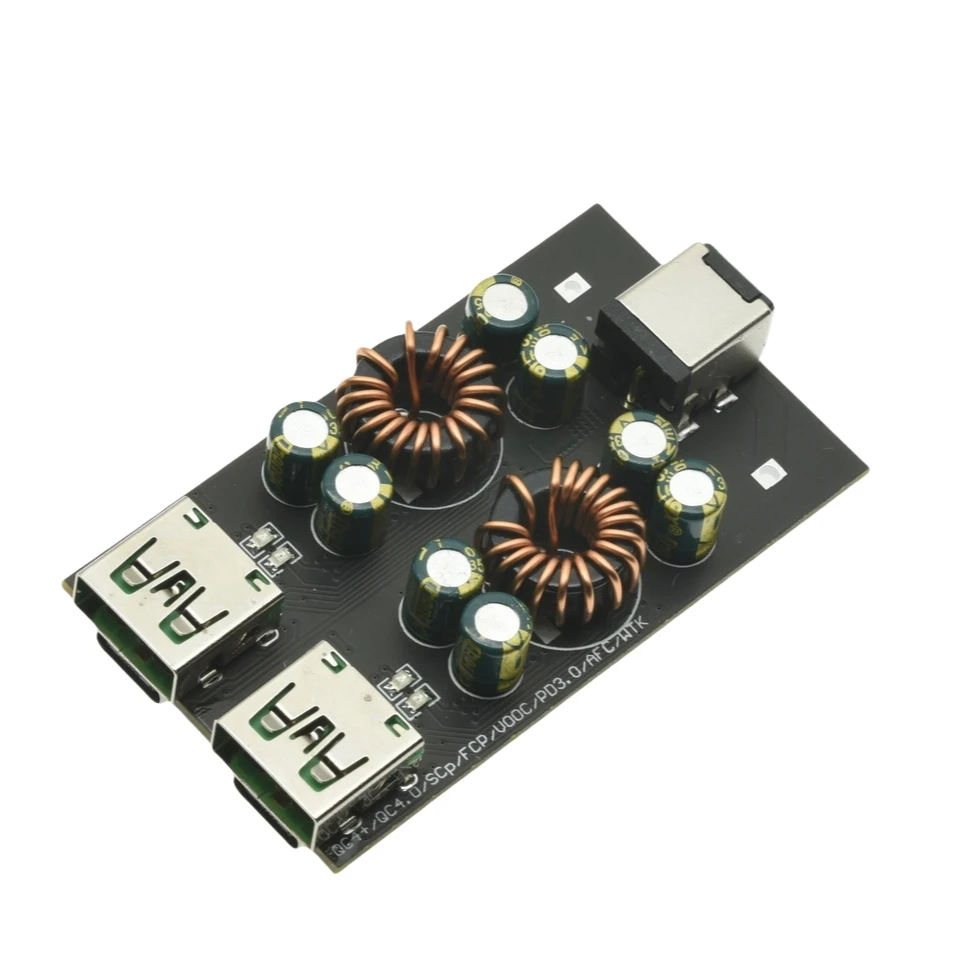

QC4.0 QC3.0 1 2 4 vías USB tipo C adaptador de carga rápida para teléfono móvil 6-35V módulo reductor Buck Boost SW3518/SW3516 para Huawei

PRODUCTO

Teléfono móvil con protocolo completo

Módulo de cargador de carga rápida

DISEÑOS QUE NECESITAN ATENCIÓN

Para carga rápida de bajo voltaje y alta corriente, utilice el cable de datos original.Si desea medir el voltaje y la corriente de carga, asegúrese de utilizar un interno bajo

¡Medidor USB de resistencia!De lo contrario, afectará la corriente de carga.TYPE_Port C se utiliza para la carga de salida; ¡Coopere con C-TO-C/TYPE_Cargue su teléfono o computadora portátil con un cable de datos dual de la empresa C a la empresa!

¡Los teléfonos oppo y oneplus requieren un puerto USB para cargar! (sitle 3581)

¡Los protocolos qc4+/qc4.0/pd3.0 requieren TYPE_ Puerto C!

Cuando el voltaje de la fuente de alimentación es superior a 21 voltios, el protocolo PD del puerto C admite una salida de hasta 20 V 3 A y el tamaño del módulo es pequeño.Cuando utilice computadoras portátiles con carga PD, ¡tenga buena ventilación y disipación de calor!

Cuando el puerto USB y el TYPE_lf el puerto C están conectados al teléfono al mismo tiempo, ¡ambos puertos emitirán 5V!

PRUEBAS DE USO

PUERTO USB

Carga Huawei Mate20 (56 % de batería): habilita el modo de carga rápida SCP, voltaje 4,89 V, corriente 4,59 A

Carga Huawei P20 Pro (12% de batería): habilita el modo de carga rápida SCP, voltaje 5,03 V, corriente 4,25 A

Cargue Glory V20 (batería del 43 %): habilite el modo de carga rápida SCP, voltaje 5,13 V, corriente 4,5 A

Carga Xiaomi 8 (18% de batería): habilita el modo de carga rápida SCP, voltaje 6,44 V, corriente 2,79 A

Carga iPhoneXS (5% de batería): habilita el modo de carga rápida SCP, voltaje 5,22 V, corriente 2,37 A

Carga OPPO R17 (batería del 43%): habilita el modo de carga flash VOOC con voltaje de 4,8 V y corriente de 3,8 A (solo disponible para modelos 3518)

Carga 1+6T (15% de la batería): habilita el modo de carga flash DASH, voltaje 4,7 V, corriente 3,8 A (solo disponible para modelos 3518)

Tipo_ Puerto C

Carga del iPhone XR (7% de la batería): enciende el voltaje PD 9,17 V, corriente 1,91 A

Carga del iPhone x (7% de la batería): enciende el voltaje PD 9,17 V, corriente 1,6 A

Carga Huawei Mate20Pro (55% de electricidad): encender el voltaje PD 9,20 V, corriente 1,58 A

Carga Huawei P20 Pro (batería del 10%): habilita el voltaje PD de 9,17 V y la corriente de 1,69 A

Charge Honor V20 (batería de 40%): enciende el voltaje PD 9,05 V, corriente 1,7 A

Carga Xiaomi 8 (batería de 6%): comienza la carga rápida con un voltaje de 6,1 V y una corriente de 2,63 A

CUIDAR

Este modelo se divide en dos modelos, 3516 y 3518.La diferencia es que el 3516 no admite carga rápida VOOC ni carga rápida OPPO DASH, mientras que el 3518 admite

INTRODUCCIÓN DEL PRODUCTO

Si se combina con un adaptador de corriente de 12 voltios, se puede lograr una carga rápida diaria de teléfonos móviles. Funciona simultáneamente con baterías, paneles solares, turbinas eólicas de CC, etc. Una máquina de doble uso, buena ayuda para exteriores/vehículos/cortes de energía a largo plazo y otros. ocasiones

Esto es algo que los cargadores de teléfono y bancos de energía comunes no pueden hacer. Mantenga uno en casa para obtener un método de carga más seguro.

CARACTERÍSTICAS DEL PRODUCTO

Rango de voltaje de entrada: 6V a 32V

Voltaje de salida: el valor predeterminado es 5 V; Se ajusta automáticamente entre 3-12 V después de activar la carga rápida.

Potencia de salida: 24W(5V3.4A; 9V2.5A; 12V2A, etc.)

Función de compensación por cable de voltaje de salida.

Eficiencia de conversión: 90%~97%

Admite múltiples protocolos de carga rápida

Protección contra sobretensión y subtensión de entrada

Protección contra sobrecorriente de entrada

Protección contra sobrecorriente y cortocircuito de salida

Protección general contra sobrecalentamiento

COMPATIBILIDAD DE PROTOCOL DE CARGA RÁPIDA

USB PD3.0 (PPS) compatible con Qualcomm QC4+/QC3.0

Soporte Huawei SCP/FCP

Soporte Apple 2,4A

Soporte Samsung AFC

Soporte de doble motor Vlvo 9V2A

Soporte MediaTek PE2.0

Soporte OPPO voOC (solo compatible con 3518)

Soporte OnePlus DASH (solo compatible con 3518)

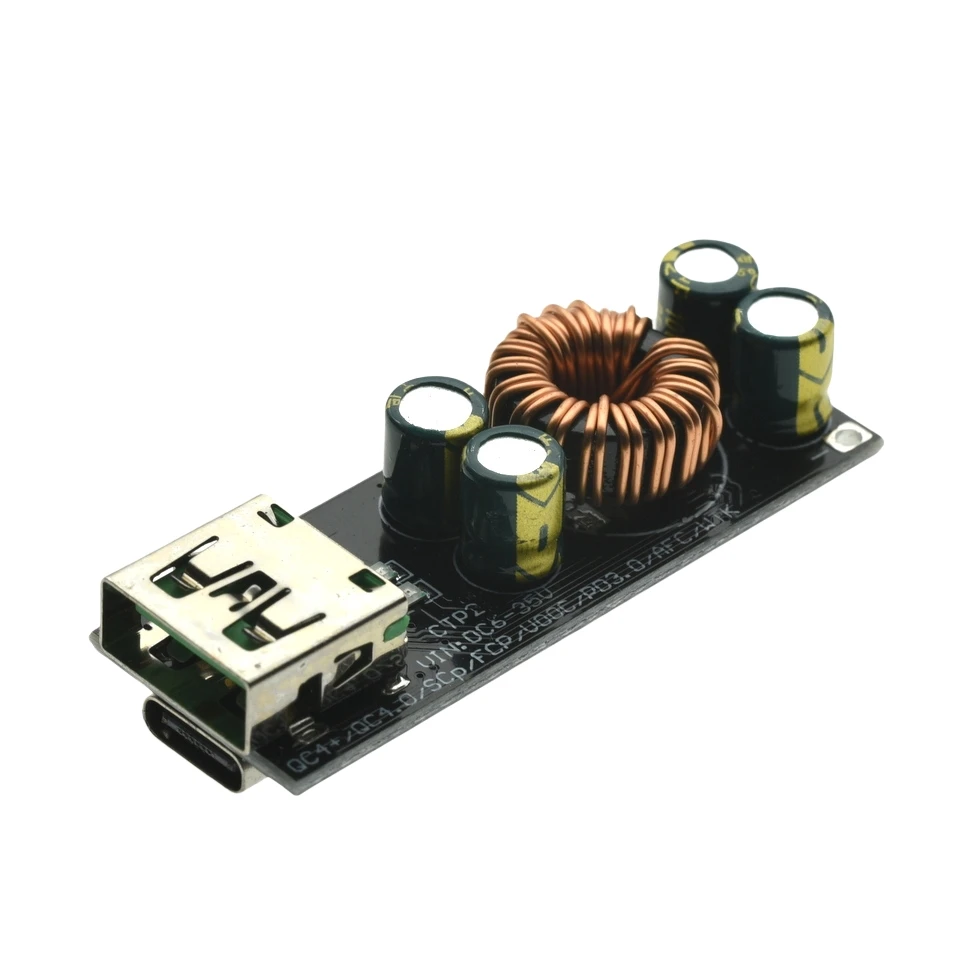

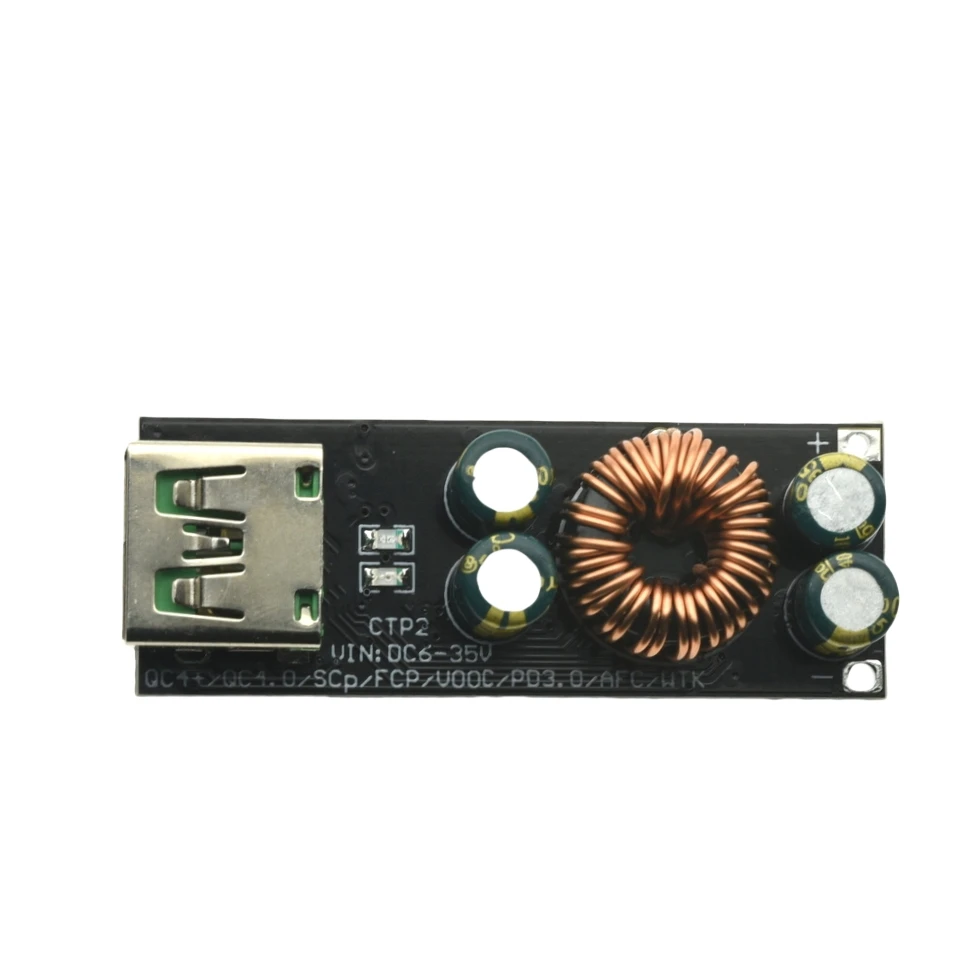

Al adoptar tubos MOS externos y anillos magnéticos de aluminio y silicio de hierro enrollados de doble alambre, tiene alta eficiencia y menor calentamiento con la misma potencia de carga.

¡Condensadores electrolíticos dobles paralelos de baja resistencia+6 condensadores cerámicos 1206!

APLICACIÓN

Carga de panel solar al teléfono

Transformación de carga de vehículos

Fuente de alimentación de la grabadora de conducción

Renovación de suministro eléctrico doméstico e inserción inteligente.

Adaptador de caracteres rápidos
