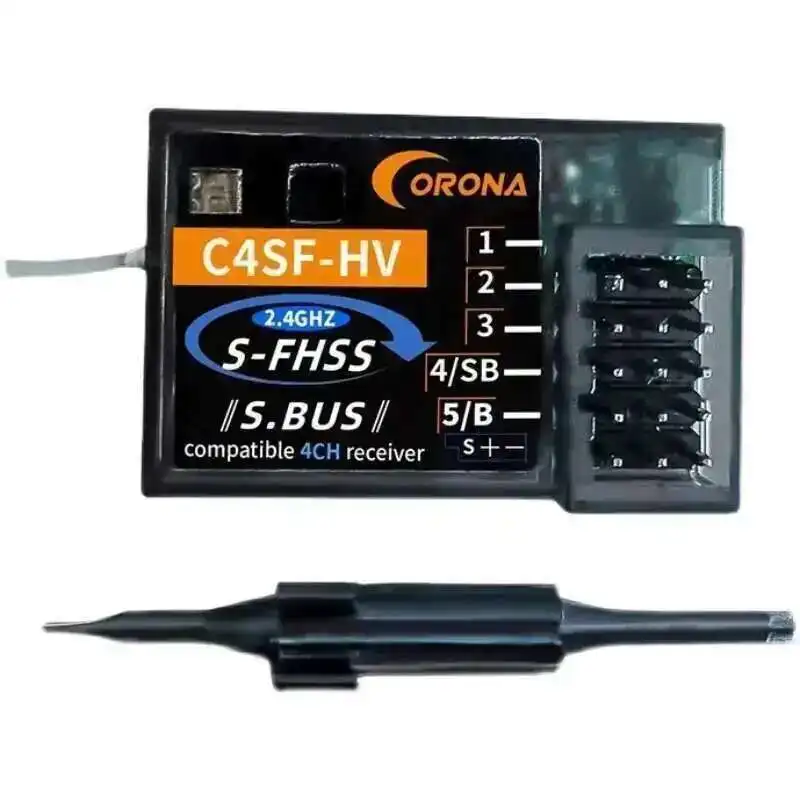

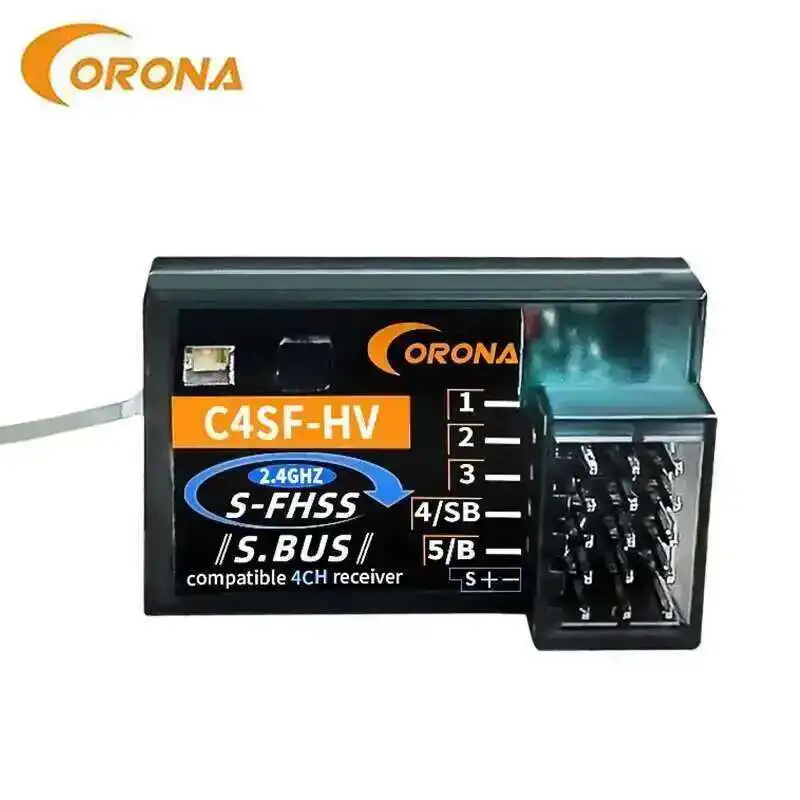

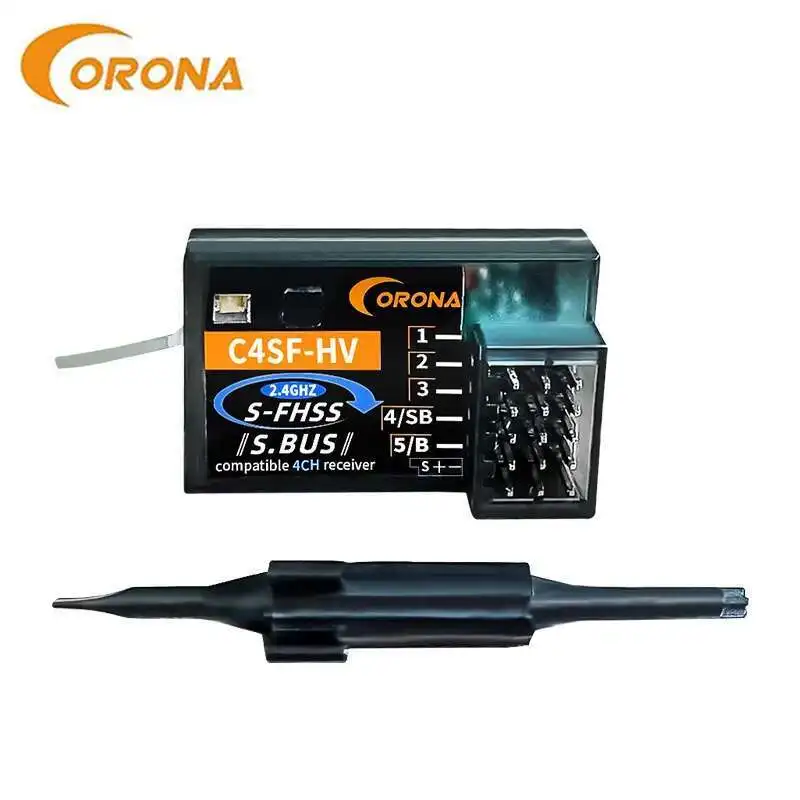

C4SF-HVManual de instrucciones
Gracias por comprar CORONA'sS-FHSS/HSSreceptor compatible.Esta producción puede proporcionar una mejora sin problemas.conducirconFUTABA S-FHSS/FHSSenlace.
Compatibilidad:

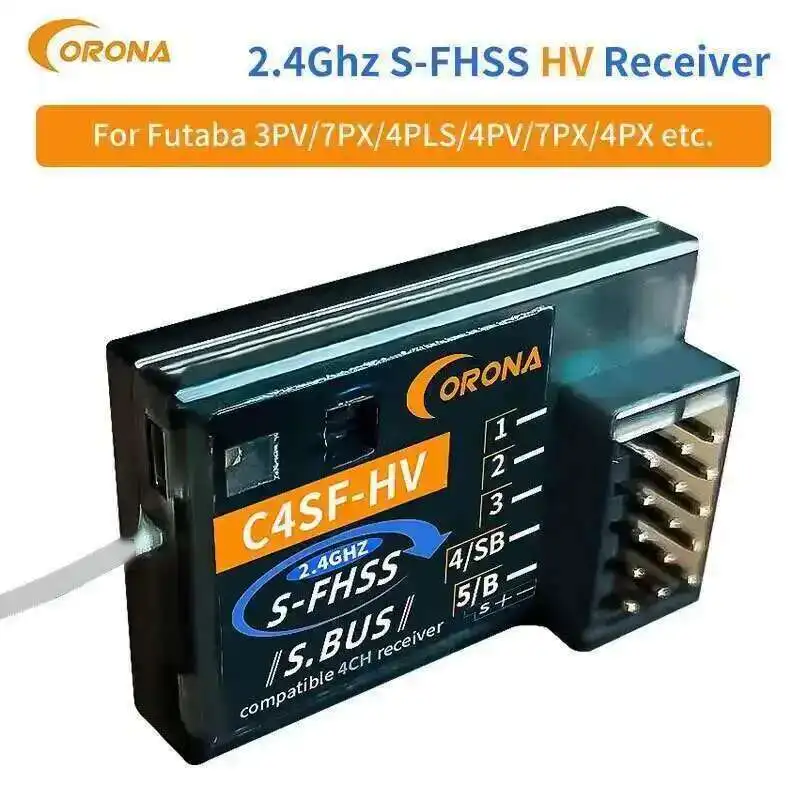

CORONA 2,4GHzS-FHSS/HSSEl receptor compatible está diseñado para usarse con FUTABAS-FHSS/HSSTransmisores de 2,4 GHz, comosistema de aireT4YF,T6J,T6K,T8J,T10J,T14SG,T18MZ,T18SZor sistema de superficie 3PL,T3PRKA,4PLS,T4PX,T4GRSbajo S-FHSS/FHSSmodo de protocolo.
Característica:
lServo canales de 4 canales en C4SF-HV en estado normal.
lLa salida S.BUS admite canales servo ampliadosEn el cuarto canal de C4SF-HV en estado especial.
lTiene resistencia a salpicaduras
Especificaciones:
lRango de voltaje: 3,6 ~ 8,5 V
lCorriente de funcionamiento:60mA máximoy 45mA bajo vinculado
lTemperatura de funcionamiento: -10~70 gradosC
lLatencia:13,6 mS o 20,4 mS
lSensibilidad: alrededor de-95dBm paraC4SF-HV
lPeso: 6,2gramos
Latencia: 7mS ~ 16mS
Procedimiento de encuadernación:
·Enciende el S-FHSS/FHSStransmisor, déjelo a 0,5 M ~ 1 M del receptor.
·Conecte la batería al receptor mientras presiona el botón F/S del receptor.
·La luz LED roja se enciende y el LED verde se apaga al buscar señales, y se enciende la luz LED verde y el LED rojo se apaga para indicar que la vinculación se realizó correctamente.
Configuración a prueba de fallos:
C4SF-HVestablecer a prueba de fallos en el S-FHSS/FHSSTransmisor como el funcionamiento de los receptores FUTABAsi la característica existe.Le recomendamos encarecidamente que establezca la función a prueba de fallas mientrasconducirtus modelos.Un ejemplo de una configuración útil a prueba de manos sería apagar el acelerador del modelo, para que no vuele ni se aleje sin control.
SGuía del interruptor de modo especial/normal:
Si su receptor ha sido vinculado con su transmisor, apague su transmisor.Cuando tu receptor's El LED se ilumina en rojo, presione hacia abajo y mantenga presionado el botón en su receptor durante más de 6 segundos y no más de 10 segundos, suelte el botón para ver el LED verde parpadear, presione el botón hacia abajo nuevamente ahora mismo, el receptor vuelve a la luz roja..Ahora el estado del MODE ha cambiado entre el modo Especial y el modo Normal.Cuando el LED verde parpadea en nivel bajo, indica el modo normal al modo especial y el LED verde parpadea rápidamente indica el modo especial al modo normal.
En el estado del modo especial, puede obtener la función de salida S.BUS en elel cuarto canal deCanal servo, otros canales no cambiados.
NOTA: si desea restablecer el receptor al modo normal, puede volver a vincularlo a su transmisor.
Guía de selección de servos:
yoSi desea tomar servos analógicos en el modelo, tome el modo normal.
Estado del LED indicado en estado de funcionamiento normal:
LED ROJO
LED VERDE
Estado
en
apagado
No hay señal buscada
apagado
sólido
La señal es muy buena
apagado
flash
La señal no es muy buena
apagado
fuera de flash
La señal es débil
