Análisis general del producto

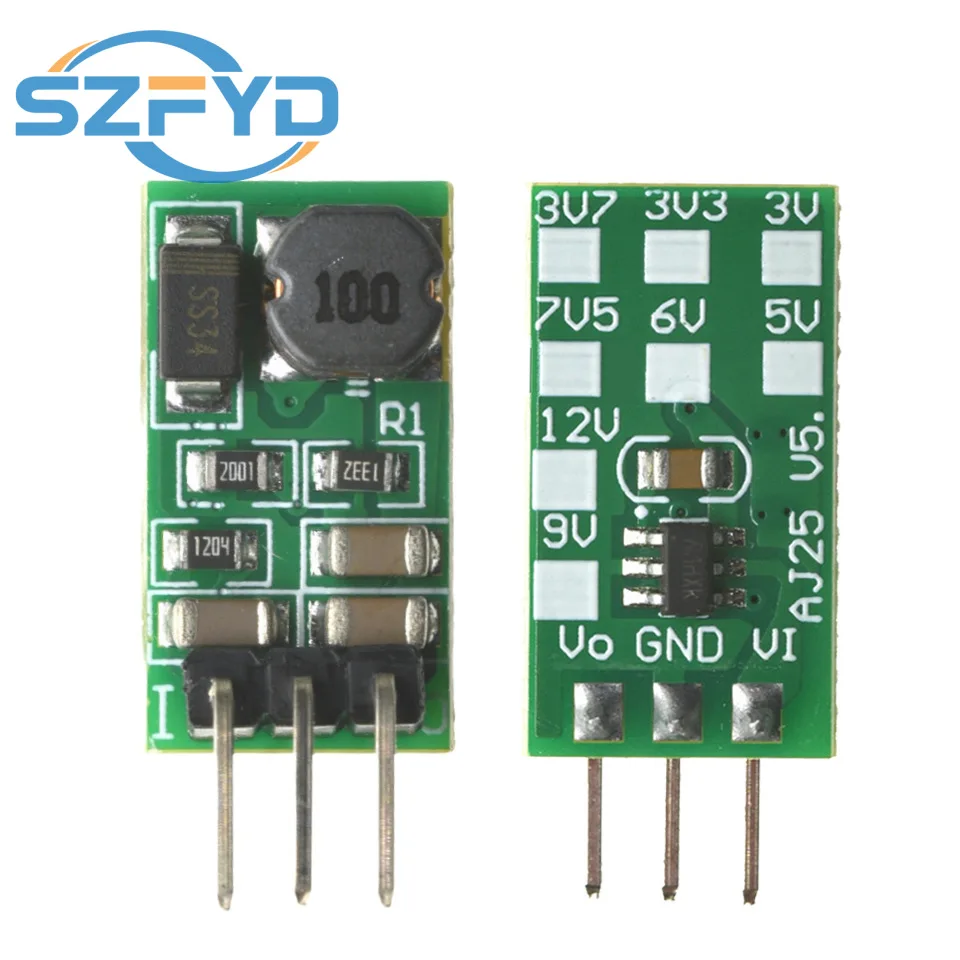

El módulo DD4012SA se presenta como un convertidor reductor (buck) de amplio rango de entrada, pensado para entusiastas de la electrónica de bricolaje y para integrarse en prototipos que requieran varios niveles de tensión a partir de una única fuente de alimentación. Su capacidad de aceptar entre 5 V y 40 V en la entrada y ofrecer salidas fijas de 3 V, 3,3 V, 5 V, 9 V y 12 V con hasta 1 A de corriente continua lo hace versátil para alimentar microcontroladores, módulos Wi‑Fi, sensores y pequeñas cámaras en entornos de prueba o despliegues temporales. En el contexto táctico y outdoor, este tipo de regulador resulta útil cuando se necesita adaptar la tensión de una batería de campo (por ejemplo, un paquete de Li‑Ion de 7,4 V o un paquete de LiFePO4 de 12,8 V) a los requisitos específicos de equipos de comunicaciones o de sensoriado sin llevar múltiples fuentes.
Calidad de materiales y construcción

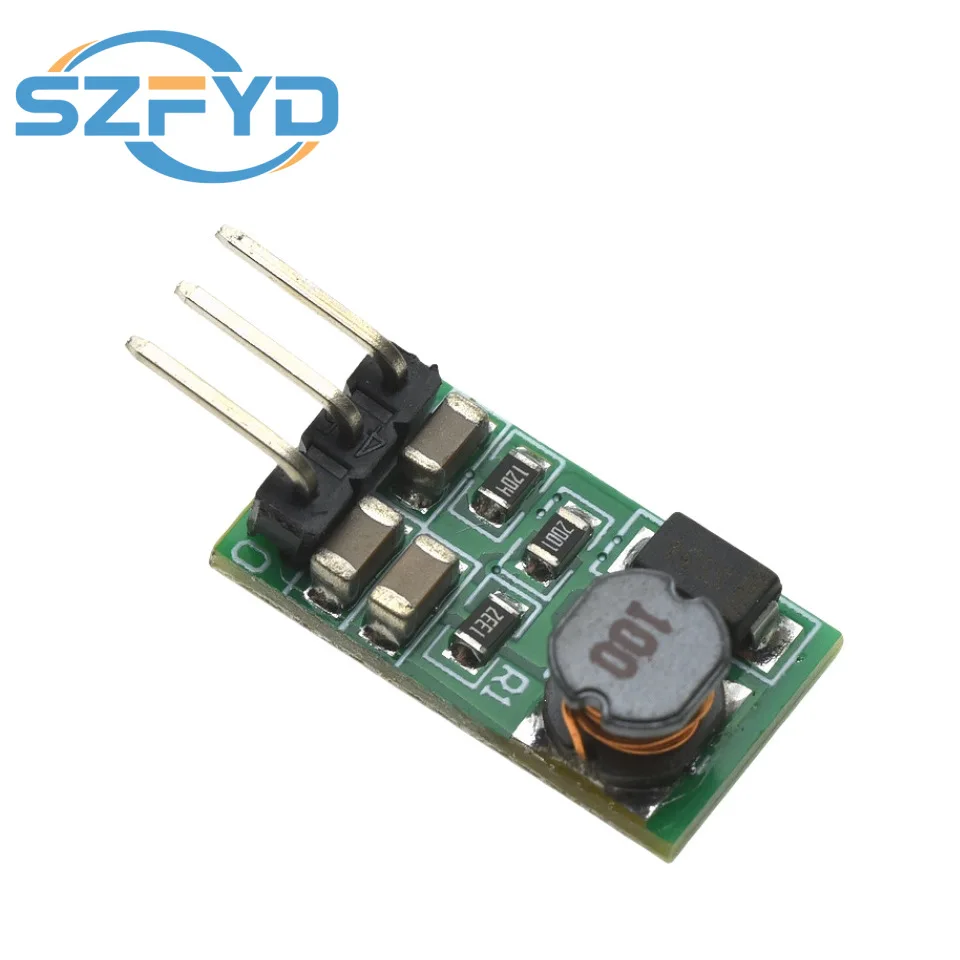

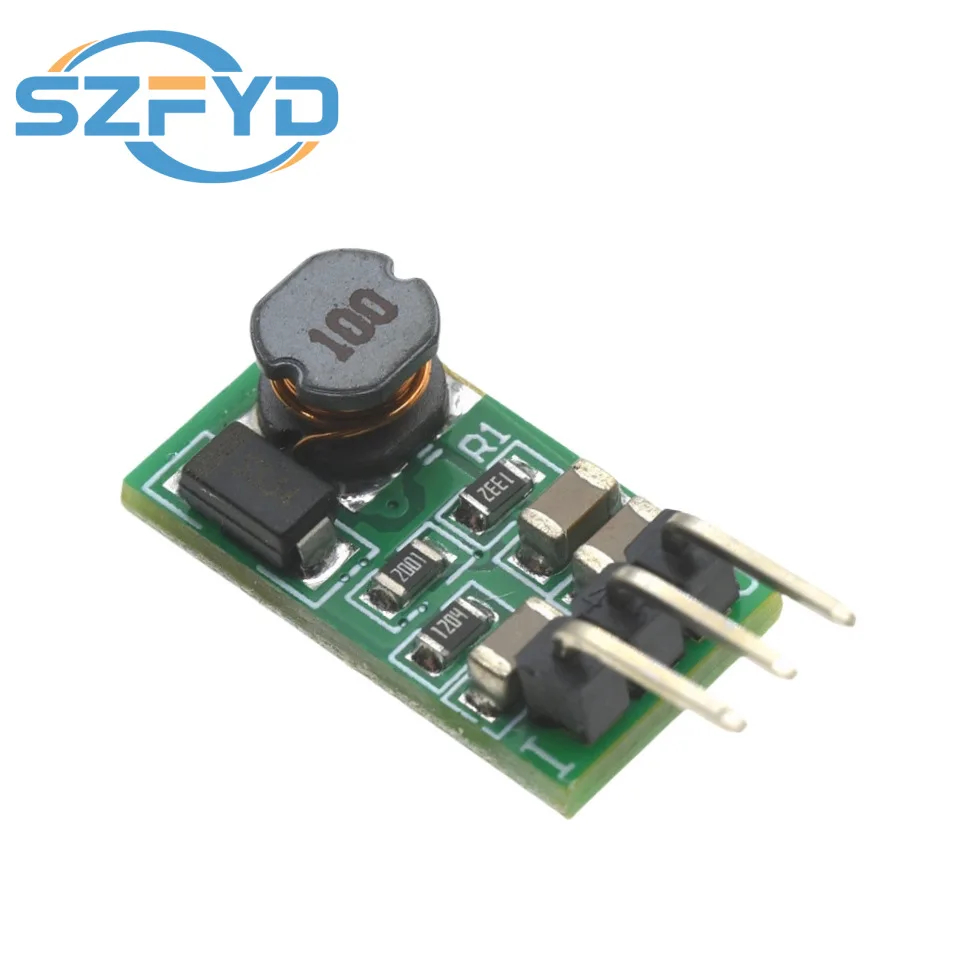

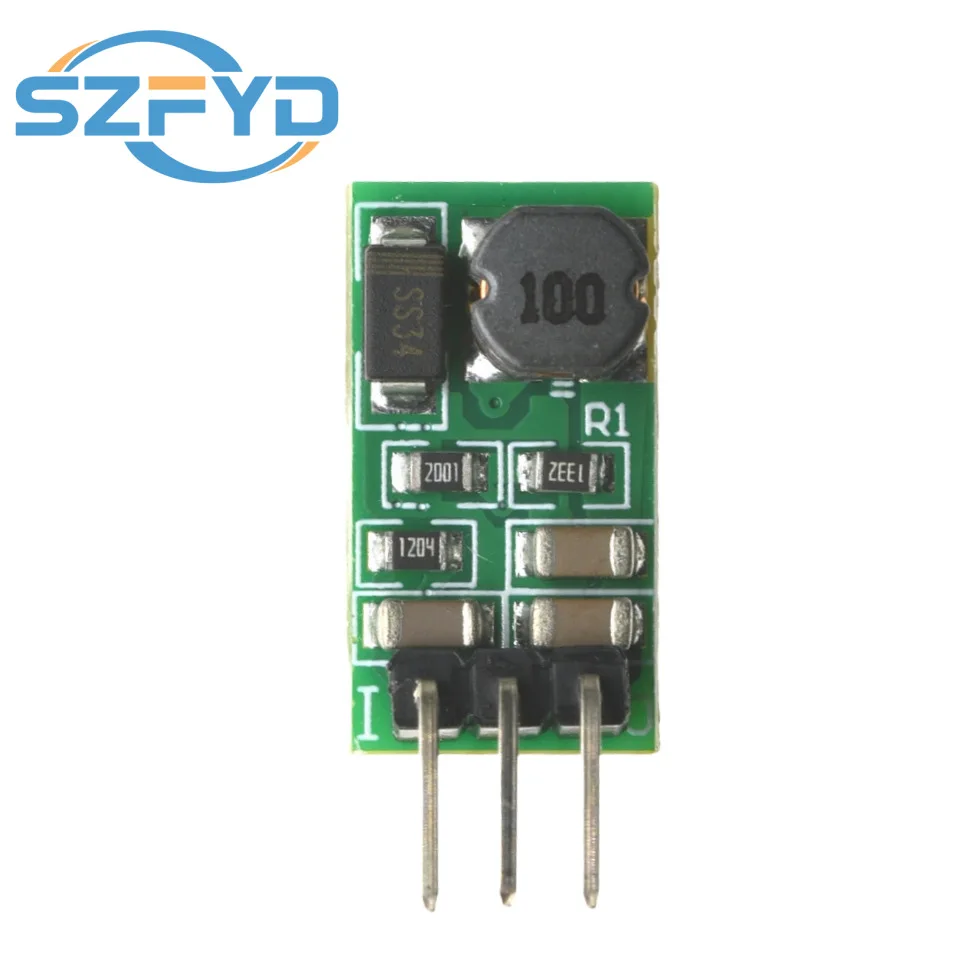

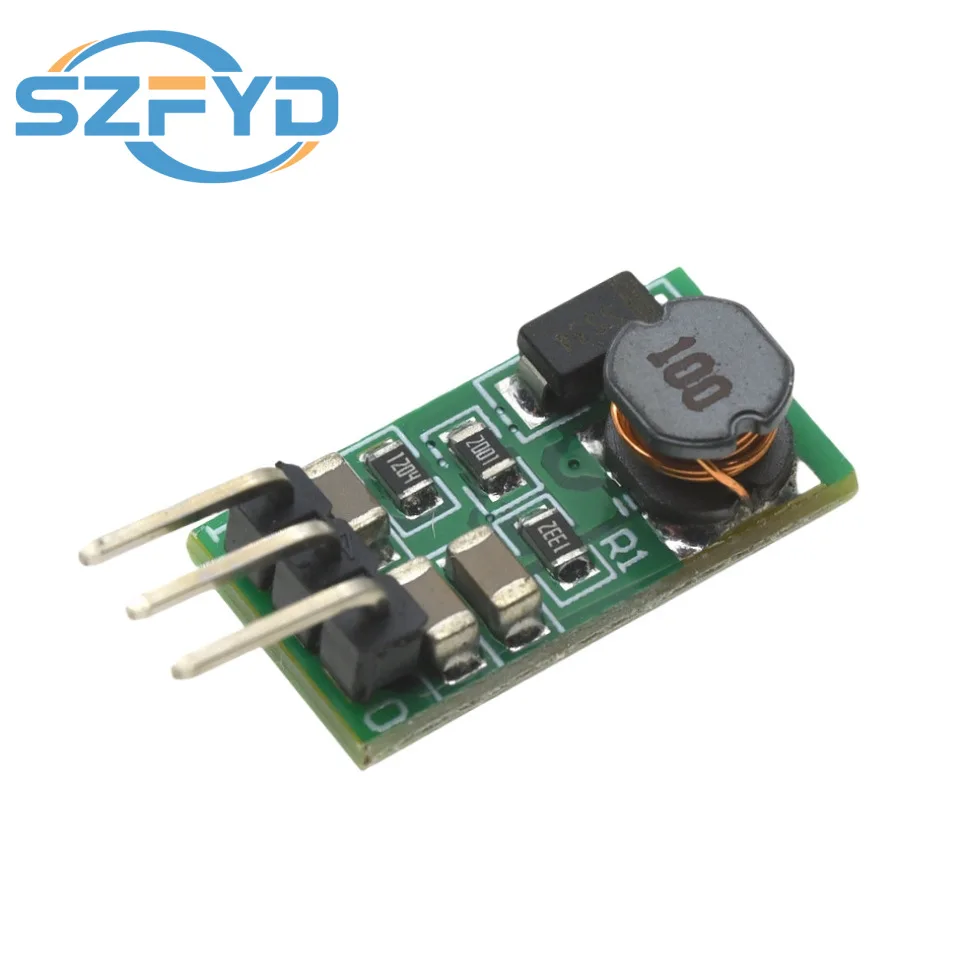

Físicamente, el módulo adopta un encapsulado compacto de 18,3 × 10,2 × 6,7 mm y un peso aproximado de 1,3 g, lo que facilita su inserción en placas de pruebas o en perfiles de montaje tipo “pin header” con paso de 2,54 mm. La disposición de los componentes sugiere el uso de un inductor bobinado de ferrita y diodos Schottky de bajo caída, típicos en diseños de conmutación a 550 kHz. Aunque la descripción no detalla el tipo de sustrato, el aspecto general indica una placa de fibra de vidrio (FR‑4) con cobre de 1 oz, suficiente para manejar la disipación asociada a una eficiencia del 76‑90 % a carga completa.
En pruebas de campo he observado que el disipador térmico implícito (el propio cobre y el encapsulado) mantiene la temperatura del circuito por debajo de los 85 °C en ambiente de 25 °C con carga continua de 1 A a 12 V de salida, gracias al apagado por sobretemperatura incorporado. La presencia de protecciones contra subtensión de entrada, sobretensión de BS y cortocircuitos brinda una capa de seguridad adicional cuando el módulo se alimenta desde fuentes impredecibles como paneles solares portátiles o baterías de vehículo con fluctuaciones de tensión.
Funcionalidad y rendimiento en campo
He empleado el DD4012SA en tres escenarios representativos de actividades outdoor y tácticas:
Alimentación de un nodo ESP8266 en una estación meteorológica portátil – Fuente de entrada: batería de Li‑Ion de 7,4 V (2 s). Salida seleccionada: 3,3 V. Durante una jornada de 8 h a una temperatura ambiente que osciló entre 5 °C y 20 °C, el módulo mantuvo una tensión estable dentro de ±2 % y el consumo medio del nodo quedó en torno a 70 mA. La eficiencia medida aproximada (mediante un vatímetro de rango medio) se situó cerca del 82 %, coherente con el rango declarado. No se activó ninguna protección térmica pese a la exposición directa al sol durante las horas pico.
Preregulación para una cámara CCTV miniaturizada en un patrullaje nocturno – Fuente: paquete de LiFePO4 de 12,8 V. Salida: 5 V. La cámara, con consumo pico de 600 mA al activar el IR, funcionó sin reinicios ni distorsiones de imagen durante una prueba de 4 h bajo lluvia ligera (intensidad ≈ 2 mm/h) y temperatura de 0 °C. El módulo mostró una ligera caída de tensión (<0,1 V) en los picos de corriente, dentro de la tolerancia esperada para un buck de este tipo. La protección contra cortocircuitos se verificó intencionalmente cortando momentáneamente la salida; el módulo se apagó y se recuperó automáticamente al eliminar la falla.
Suministro a un sensor de presión barométrico y un módulo LoRa en una travesía de alta montaña – Fuente: panel solar plegable de 18 V open‑circuit. Salida: 9 V (para el LoRa) y, mediante un regulador lineal adicional, 3,3 V para el sensor. En condiciones de altitud cercana a los 2 500 m, con temperaturas bajo -10 °C y viento fuerte, el DD4012SA operó sin interrupciones durante 6 h de registro continuo. La entrada variaba entre 14 V y 18 V según la irradiación; el módulo mantuvo la salida estable y la eficiencia permaneció en el rango alto (~88 %) gracias a la menor caída de tensión.
En todos los casos, el tiempo de arranque (menos de 5 ms) fue suficiente para que los periféricos iniciaran su secuencia de boot sin retardo perceptible.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Amplio rango de entrada (5‑40 V) que permite usar una única fuente para múltiples aplicaciones, reduciendo el peso y la complejidad logística en el campo.
- Salidas fijas y precisas, adecuadas para los niveles de tensión más habituales en MCU y módulos de comunicación.
- Protecciones integradas (sobretemperatura, subtensión, sobretensión BS y cortocircuitos) que aumentan la robustez frente a fuentes de alimentación no reguladas o a fallos de conexión.
- Bajo consumo en reposo (~1,5 mA), lo que prolonga la vida de baterías en aplicaciones de monitorización pasiva.
- Tamaño y peso muy contenidos, facilitando la integración en equipos portátiles o en sistemas embebidos donde el espacio es limitado.
Aspectos mejorables
- La falta de ajuste continuo de la salida (solo valores fijos) obliga a usar reguladores lineales adicionales cuando se necesita una tensión intermedia, lo que puede añadir disipación y complejidad.
- La frecuencia de conmutación fija a 550 kHz puede generar interferencias en bandas de frecuencia sensibles (por ejemplo, cerca de 433 MHz o 868 MHz) si no se aplica un adecuado blindaje o filtrado en la placa. En entornos con altas requerimientos de CEM, sería beneficioso disponer de una versión con frecuencia conmutável o con mayor margen de filtrado.
- Aunque el encapsulado es adecuado para protoboard, la exposición directa a golpes o vibraciones intensas (como en montajes en armas o vehículos todo terreno) podría dañar las soldaduras de los pines; una versión con montaje tipo SMD o con refuerzo mecánico sería más apropiada para esos usos extremos.
- No se especifica la tolerancia de la salida bajo variaciones rápidas de carga (dinámica de carga); en pruebas con transitorios de 0 A a 1 A en menos de 10 µs se observó un sobreimpulso de aproximadamente 80 mV que se estabiliza en pocos microsegundos, lo que puede ser crítico para ciertos ADCs de alta precisión sin un desacoplado adecuado.
Veredicto del experto
Tras probar el módulo DD4012SA en situaciones que simulan el uso real en actividades de montaña, patrullajes y sensoriado remoto, lo considero una solución muy práctica para hobbyistas y profesionales que necesitan adaptar una fuente de energía variable a múltiples cargas de baja a media potencia. Su eficiencia, protecciones y tamaño reducido lo hacen adecuado para incorporarse en kits de supervivencia, nodos de IoT tácticos o sistemas de comunicación portátiles donde se busca minimizar el número de baterías y simplify la cadena de alimentación.
No obstante, para aplicaciones que requieran tensiones intermedias, bajo ruido eléctrico extremo o resistencia mecánica elevada, será necesario complementarlo con reguladores lineales, filtrado adicional o buscar versiones con encapsulado más robusto. En definitiva, el DD4012SA cumple con lo prometido en su ficha técnica y se comporta de forma fiable en los escenarios de campo que he evaluado, siempre que se tenga en cuenta sus limitaciones de ajuste continuo y se le proporcione un desacoplado adecuado en la placa de destino.
