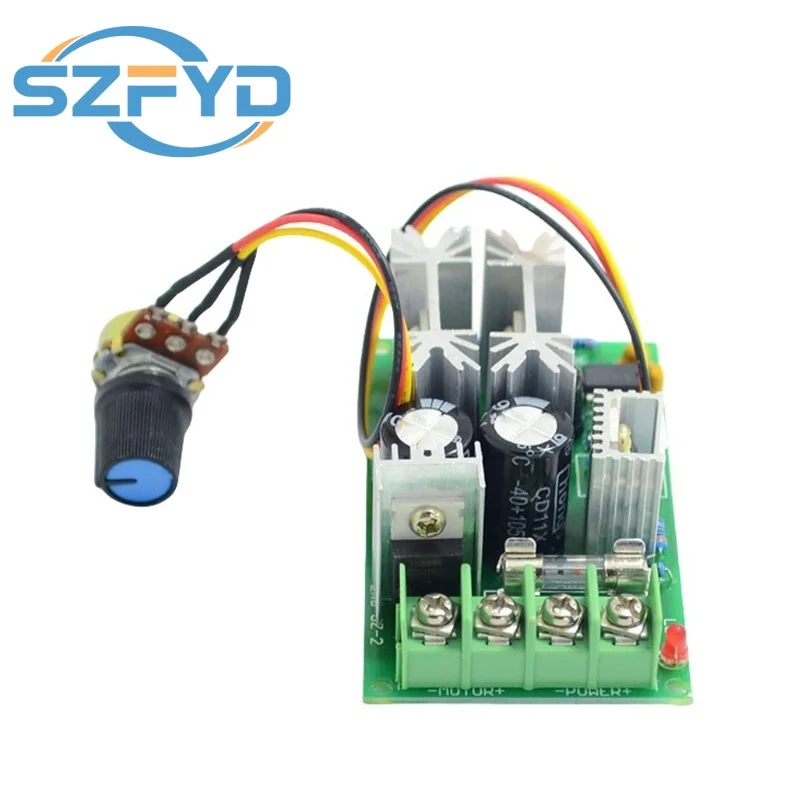

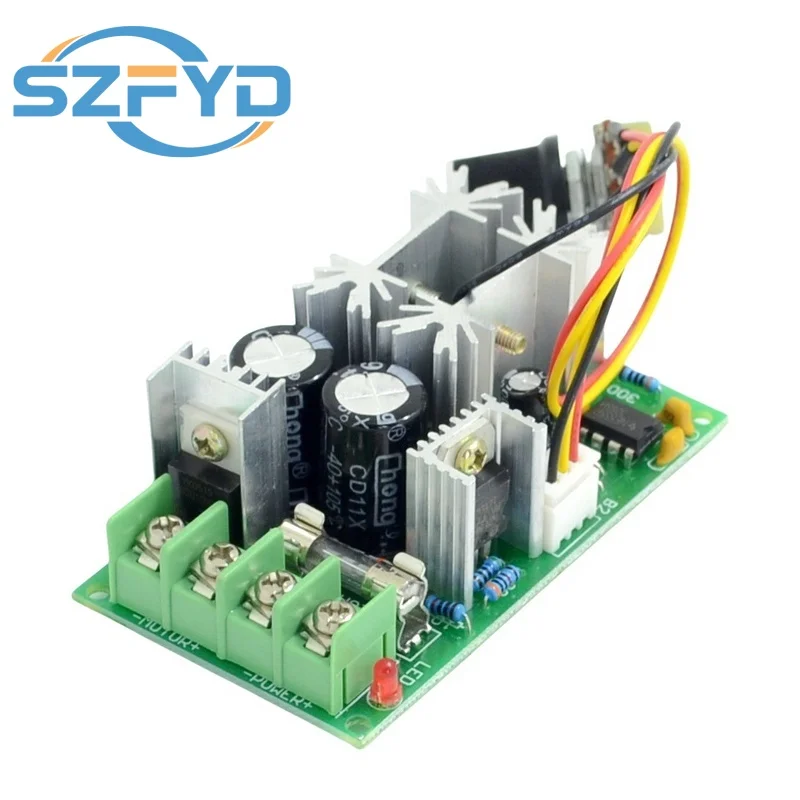

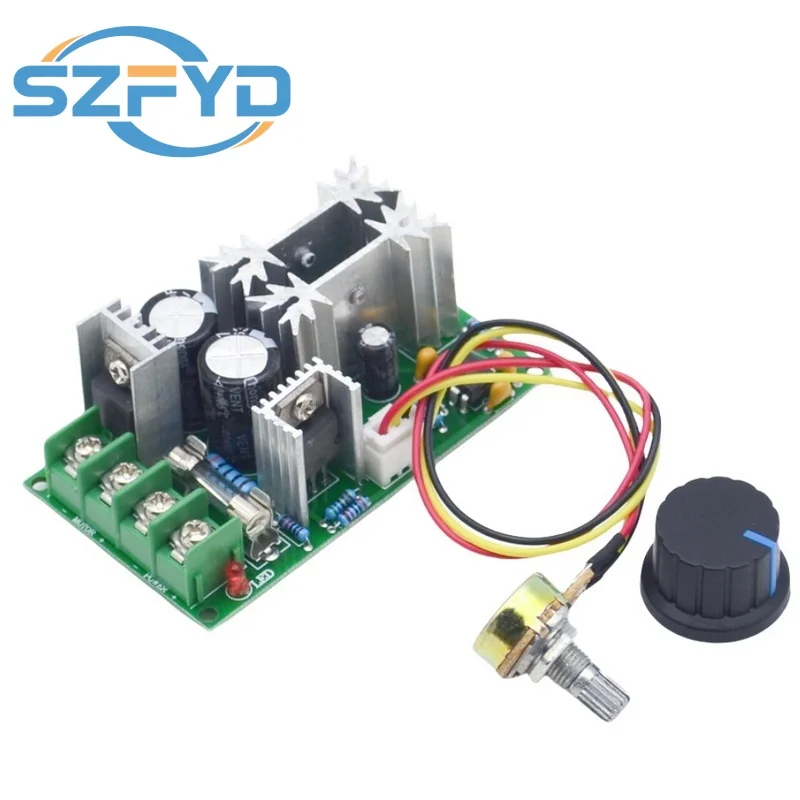

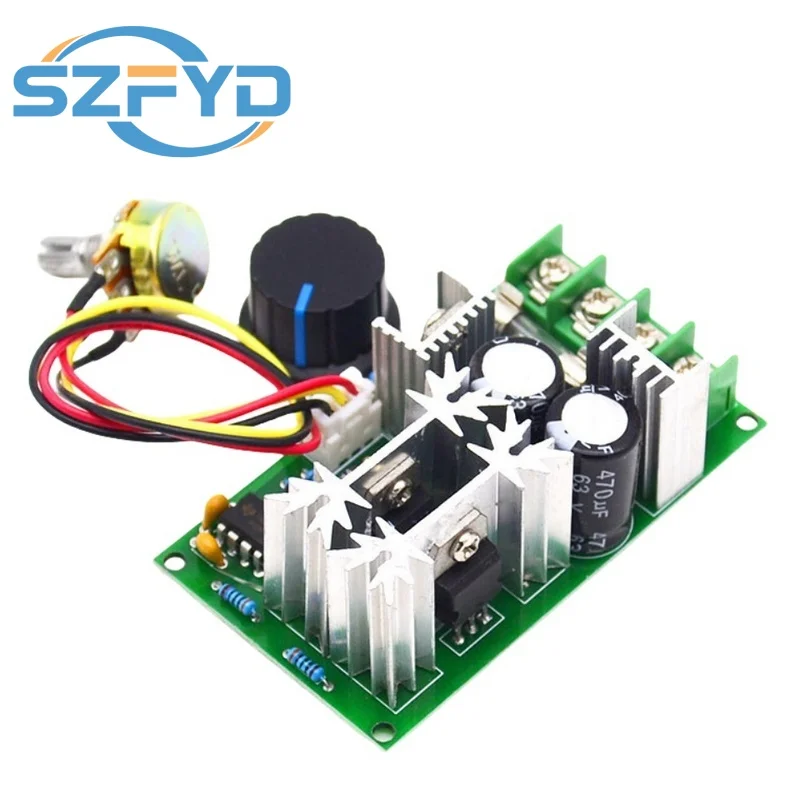

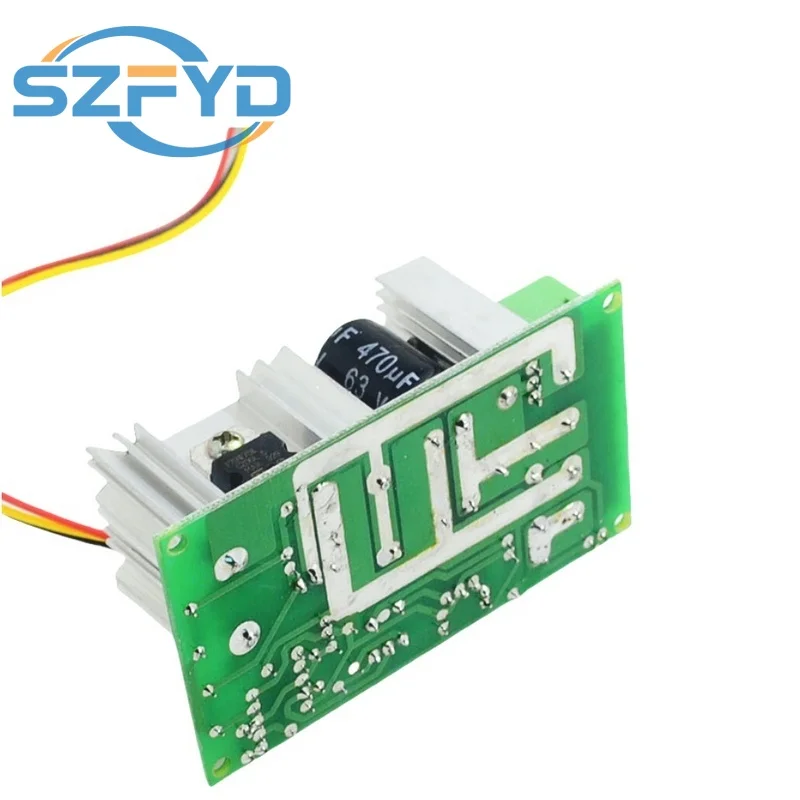

Regulador de velocidad del Motor DC10-60V DC 12V 24V 36V 48V Módulo de accionamiento de alta potencia Controlador de velocidad del Motor PWM Regulador de corriente 20A

Perfil PWM:

Nombre completo de PWM: Pulse WidthModulator, conocido a PWM.Debido a sus propiedades especiales, se utiliza a menudo como atenuador de iluminación de circuito de CC o velocidad de motor de CC.Este circuito utiliza el principio de modulación de ancho de pulso (PWM) para fabricar el controlador del motor.Adoptar las formas de controlar la velocidad del motor tiene dos ventajas:

1.Se trata principalmente de cambiar el ciclo de trabajo de la onda cuadrada de salida, de modo que la carga promedio en el tiempo de encendido cambie entre 0 y 100 %, para lograr el propósito de ajustar el brillo de la carga/velocidad.El uso del modo de modulación de ancho de pulso (PWM) para lograr los beneficios del atenuación/el suministro de energía del regulador se puede utilizar por completo, la alta eficiencia del circuito.Por ejemplo: cuando la salida es el 50% de la onda cuadrada, el circuito de fuente de alimentación de modulación de ancho de pulso (PWM) consume energía es del 50%, es decir, casi toda la energía se convierte en una salida de potencia de carga.El uso de una resistencia común cuando el convertidor reductor, la potencia para hacer la carga para obtener la potencia de salida máxima del 50% de la fuente de alimentación debe proporcionar más del 71% de la potencia de salida, de la cual el 21% se consume en la resistencia. caída de voltaje y disipación de calor.

2.El uso del modo de modulación de ancho de pulso (PWM) permite que la carga obtenga el voltaje de suministro total en el trabajo, esto ayudará a superar la resistencia inherente al devanado del motor, dejando que el motor produzca más torque.

Descripción del producto:

Voltaje de entrada: DC10-60V

Tensión de salida: Carga lineal

Corriente de salida: 0-20A

Potencia continua: 1200W

Tipo de velocidad: ajuste del flujo

Modo de velocidad: potenciómetro (lineal)

Rango de velocidad: 0 - 100%

Frecuencia de control: 25KHZ

Tipo de conexión: Bloques de terminales de barrera

Longitud de la línea de la perilla: 20 CM

Tamaño del módulo: L * W * H 77MM * 45MM * 28MM

Peso del producto: 73 gramos

Placa base instalada: L * W 73MM * 40MM

Potenciómetro instalado: 7MM

Varilla giratoria del potenciómetro giratorio, puede ajustar el juego de luz y sombra, velocidad, presión y efecto de control de temperatura.
