Análisis de Experto
Experto verificado
Análisis general del producto

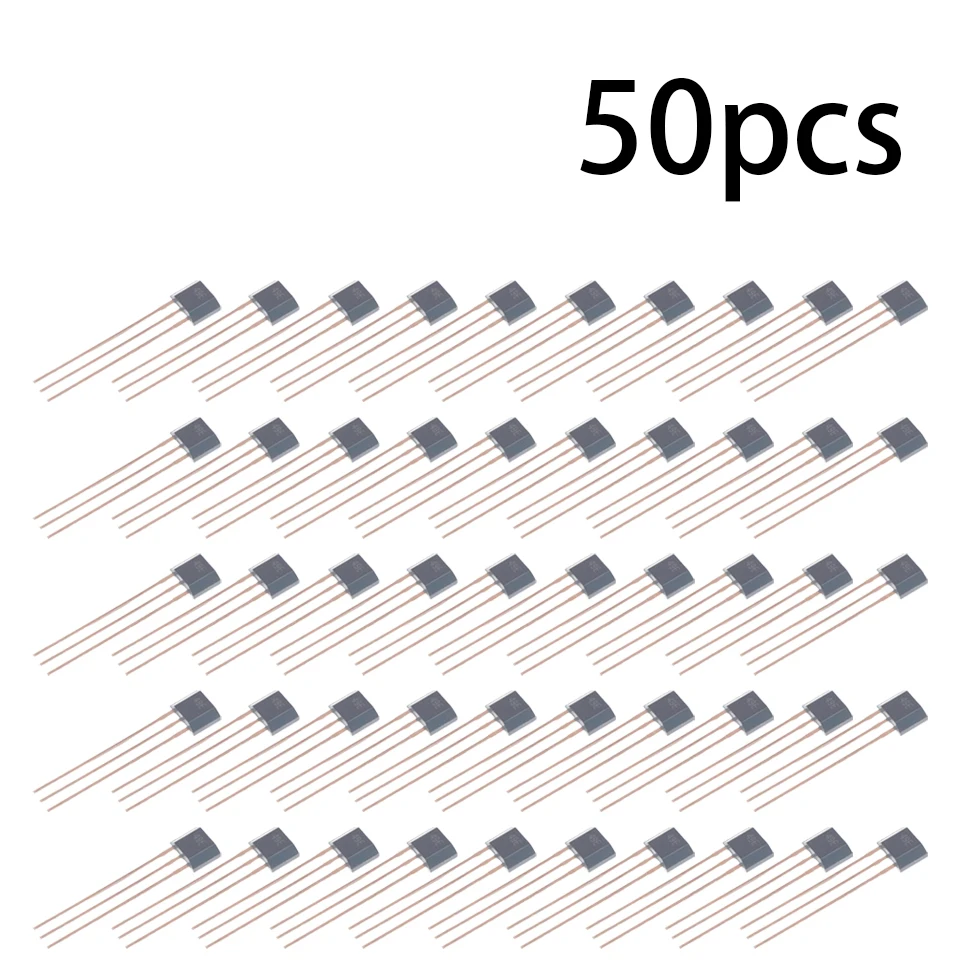

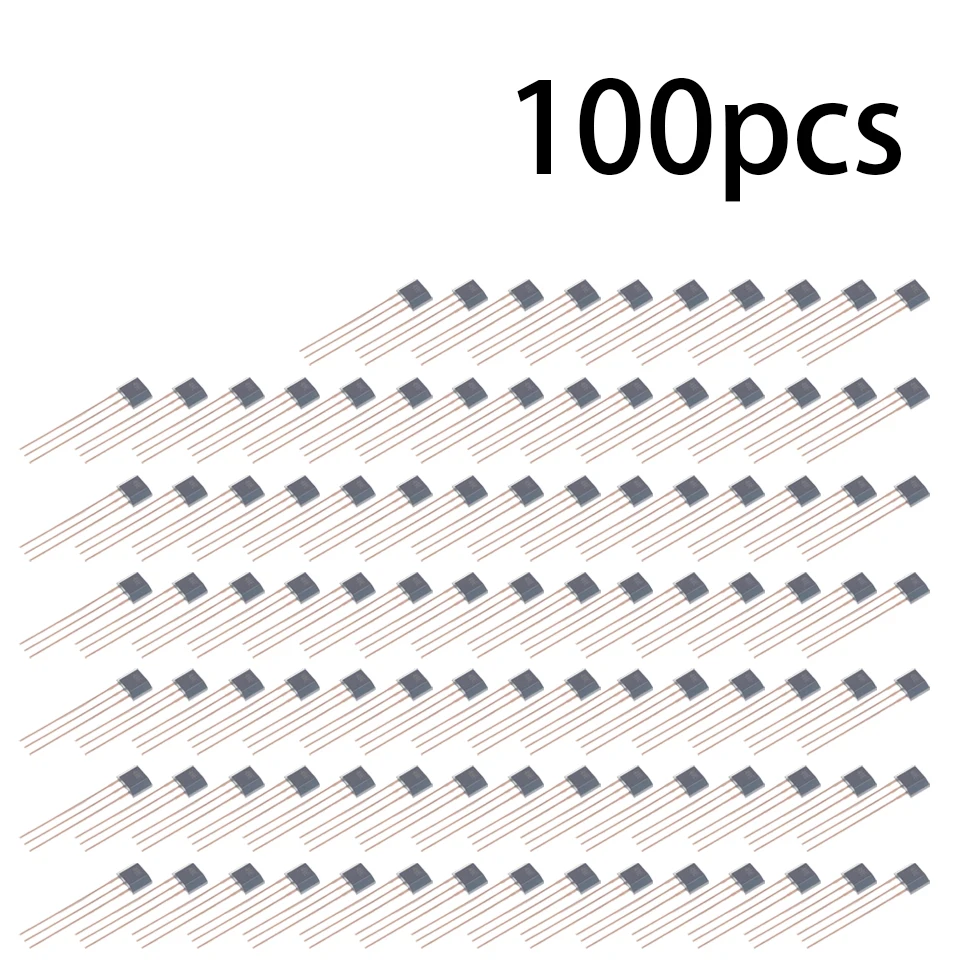

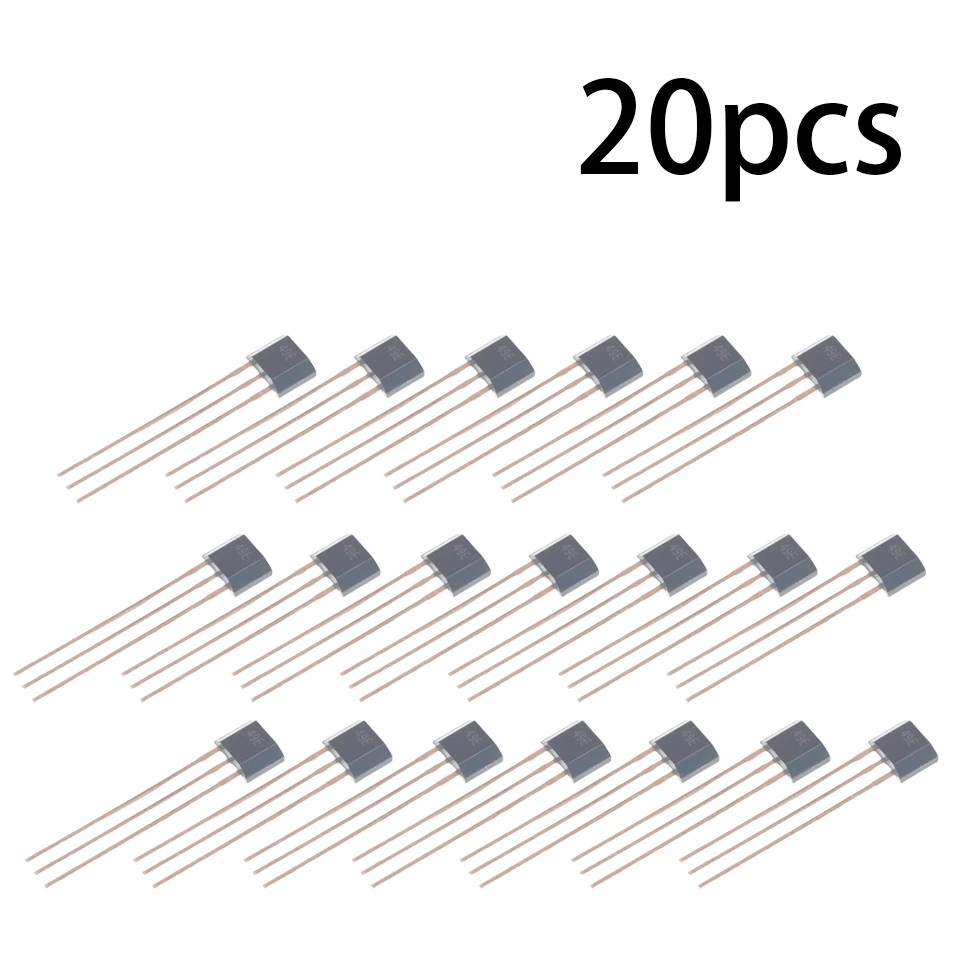

El sensor Hall lineal SS49E/OH49E que describes es, en esencia, un componente pensado para transformar un campo magnético en una señal eléctrica analógica proporcional. Esto lo coloca en un terreno muy distinto a los finales de carrera mecánicos o incluso a muchos sensores Hall de tipo “todo o nada”: aquí no buscas solo detectar “hay imán / no hay imán”, sino seguir la tendencia cuando te acercas, te alejas o cambias la posición relativa.
En mis pruebas y montajes de campo para equipar prototipos (tacómetros caseros, control de apertura sin desgaste y mediciones indirectas en sistemas que vibran), estos sensores suelen encajar especialmente cuando necesitas contacto cero y, además, la lectura debe ser relativamente estable ante polvo, humedad o golpes. El encapsulado TO-92 y su salida a pin de señal también facilitan mucho la integración en placas discretas, aunque tienes que ser cuidadoso con el acondicionamiento de señal y la alimentación.
Calidad de materiales y construcción

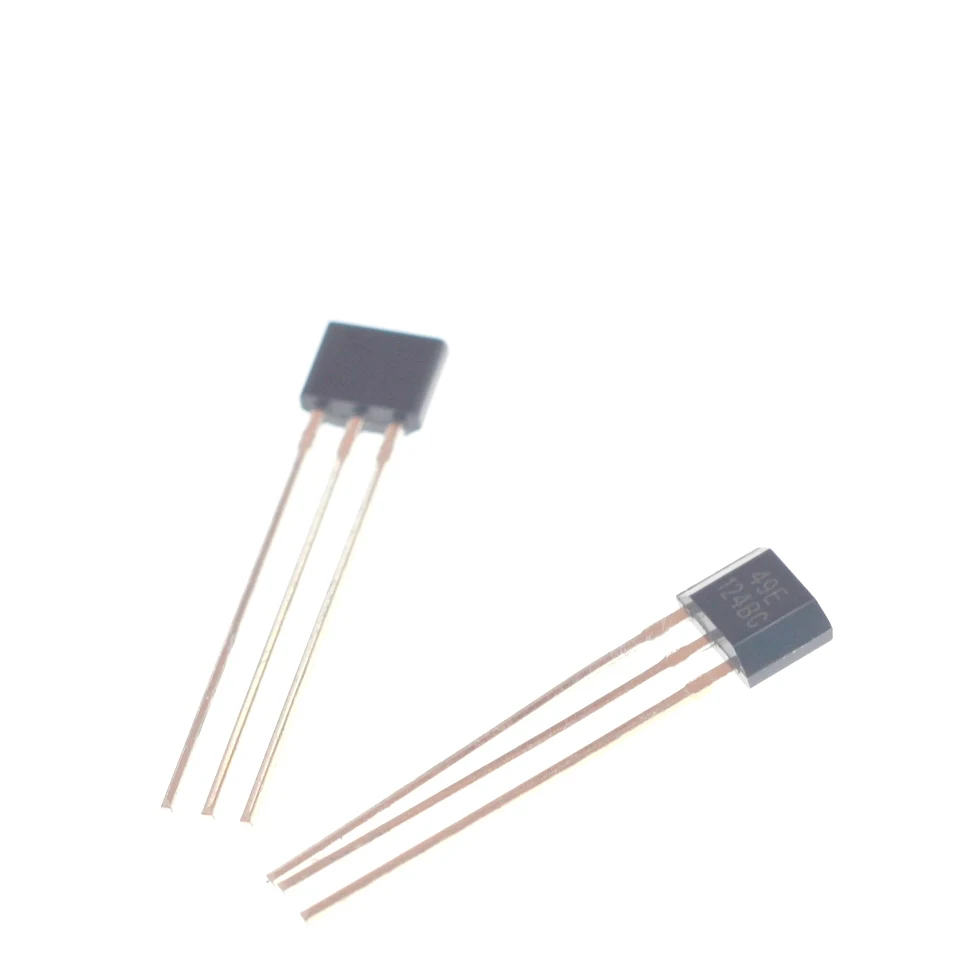

Por la información disponible, se trata de un sensor en encapsulado TO-92 de 3 pines (VCC, GND y señal), alimentado con 4,5 a 6 V DC. En este formato, lo habitual es que el encapsulado proteja el chip, pero no está pensado como “pieza industrial sellada para exterior” en el sentido estricto: aguanta bien el uso cotidiano en electrónica, pero yo lo trataría como un componente que conviene montar protegido si lo vas a someter a lluvia directa, condensación o salpicaduras.
La ventaja es que, al no tener contactos móviles, eliminas un modo de fallo muy típico de elementos mecánicos: desgaste, holguras, ajustes que se descalibran y fallos por suciedad en superficies de contacto. En un entorno con vibración (por ejemplo, montaje en estructuras que reciben trepidación), esa estabilidad mecánica es real. Donde sí suele haber “debilidad” no es en el sensor como tal, sino en cómo lo fijas y cómo gestionas cables y masa: un mal montaje que deje el sensor suelto o con vibración transmitida puede introducir ruido en la lectura por variaciones de posición respecto al imán.
Funcionalidad y rendimiento en campo
La clave funcional es que su salida es analógica y lineal respecto a la intensidad del campo. En la práctica, esto se traduce en lecturas que cambian de forma gradual al modificar la distancia o alineación con el imán. Para lograr un resultado útil en campo, yo lo he planteado de dos maneras:
- Calibración por punto de interés: eliges una distancia de trabajo (por ejemplo, la que mantiene tu sistema con el imán) y ajustas el rango esperado en tu lógica. Como el sensor responde a intensidad de campo, pequeñas variaciones de separación suelen reflejarse en la señal.
- Filtrado y promediado: en condiciones reales (temperaturas que cambian durante la ruta, vibración de motor o pasos, incluso corrientes de aire si afecta a la estructura), la señal analógica puede oscilar. Un filtro simple (promedio móvil o mediana de varias muestras) suele mejorar mucho la consistencia.
Sobre el rango de alimentación (4,5 a 6 V DC), al integrarlo con Arduino, encaja bien alimentar con 5 V tal y como indicas. Aun así, en campo yo pondría atención al “mundo real” de la electrónica: si el sistema corre con batería y hay picos de consumo (motores, ventiladores, emisores), la tensión puede caer o rebotar y eso puede manifestarse como deriva en la lectura. Separar masas, usar una referencia estable y añadir desacoplo cerca del sensor (por ejemplo, un condensador cerámico en la entrada, si tu diseño lo permite) suele ser una mejora práctica.
Respecto a la detección del polo norte/sur, indicas correctamente que no diferencia polaridad: responde a intensidad de campo. Esto es importante tácticamente en el sentido de “diseño”: puedes montar el sistema con un imán en una orientación concreta sin preocuparte de si está al revés, pero también implica que si tu aplicación depende de identificar sentido (por ejemplo, “entrada” vs “salida” en un detector), el sensor Hall lineal por sí solo no te lo va a dar.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Sin desgaste mecánico: muy valioso en instalaciones donde la suciedad o la vibración degradan contactos tradicionales.
- Medición gradual: te permite inferir cambios de distancia o condiciones relativas, no solo estados discretos.
- Integración sencilla: 3 pines, TO-92 y salida analógica facilitan prototipos rápidos en placa perforada o circuito más “limpio”.
- Resistencia al entorno comparativa: frente a un final de carrera mecánico, tolera mejor polvo, humedad y pequeños impactos (siempre que lo protejas adecuadamente por montaje).
Aspectos mejorables / limitaciones típicas
- Dependencia de geometría y montaje: la distancia de detección “real” no es solo cuestión del imán, sino de cómo lo alineas y cómo fijas el conjunto. Si el sensor vibra o el imán cambia su orientación respecto al sensor, la señal puede fluctuar.
- Señal que necesita acondicionamiento en proyectos serios: al ser analógico, conviene cuidar alimentación, ruido eléctrico y filtrado. En exteriores, los cables largos actúan como antena y la lectura puede volverse errática.
- Linealidad útil en un rango, no “para todo”: aunque la salida sea lineal en términos generales, en electrónica real los rangos útiles dependen del diseño del montaje y de la posición de trabajo elegida. Lo práctico es calibrar el rango que te interesa.
- Protección física: el encapsulado TO-92 no es una coraza. Si va a estar en ruta con lluvia o condensación, es mejor alojarlo en un compartimento y sellar el paso de cable.
Consejos prácticos de uso y mantenimiento
- Mantén la separación y alineación lo más constante posible; si hay juego mecánico, tendrás “ruido por movimiento”.
- Usa promediado en el firmware (y si hay picos, mediana antes que media suele ir bien).
- Minimiza longitud de cable hacia la señal, y evita que pase paralelo a fuentes de ruido (cables de potencia, relés, etc.).
- Monta el sensor con una fijación rígida (brida, carcasa o soporte) para que no “trabaje” con la vibración.
- Protege el conjunto contra humedad y salpicaduras: una funda termorretráctil o una carcasa con cierre suele marcar la diferencia en durabilidad.
Veredicto del experto
Para proyectos donde necesitas sensado cercano y analógico sin contacto, el SS49E/OH49E es una elección lógica: su ventaja real está en la combinación de salida lineal y ausencia de elementos móviles. Donde yo pondría más foco es en el “sistema completo”: montaje mecánico, alimentación estable en 4,5 a 6 V DC, y un tratamiento de señal (filtrado y calibración del rango de trabajo). Bien integrado, te da lecturas consistentes en condiciones duras de exterior; mal integrado, la electrónica refleja cualquier variación de geometría o ruido eléctrico como oscilaciones en la señal.
