Análisis general del producto

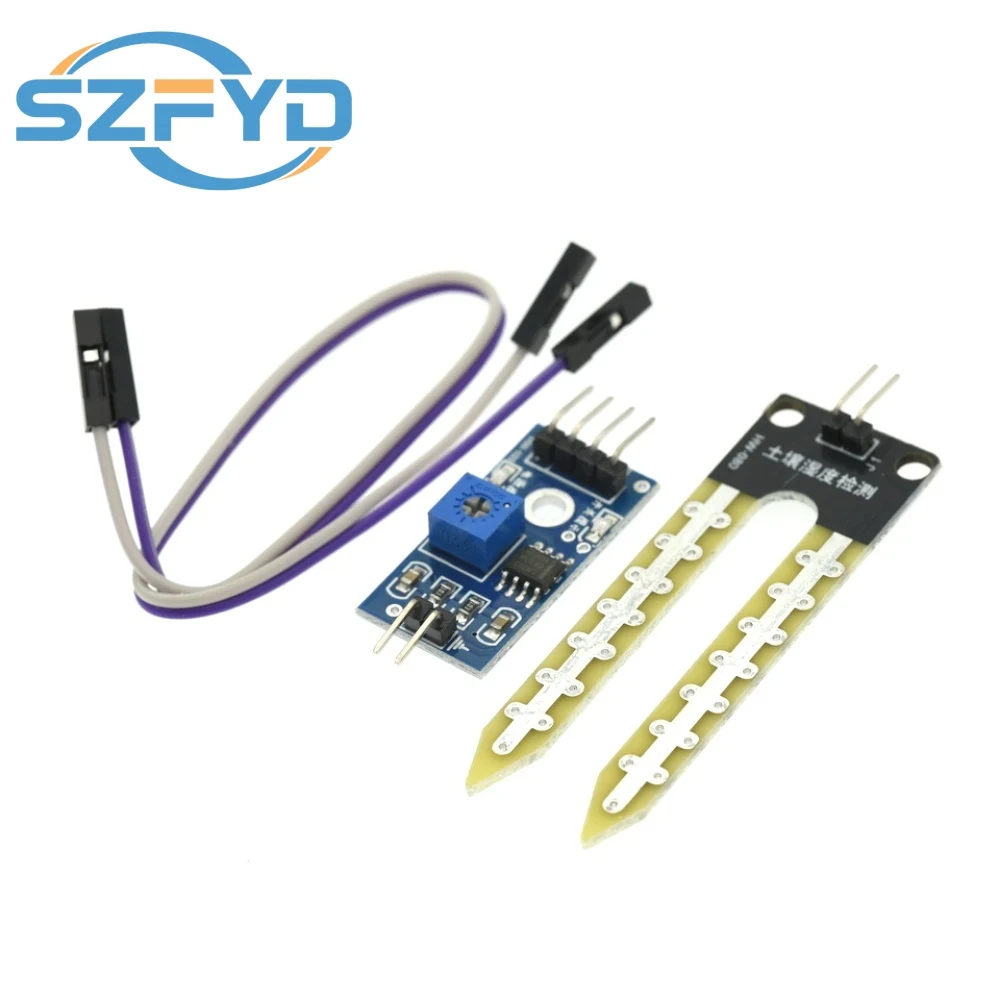

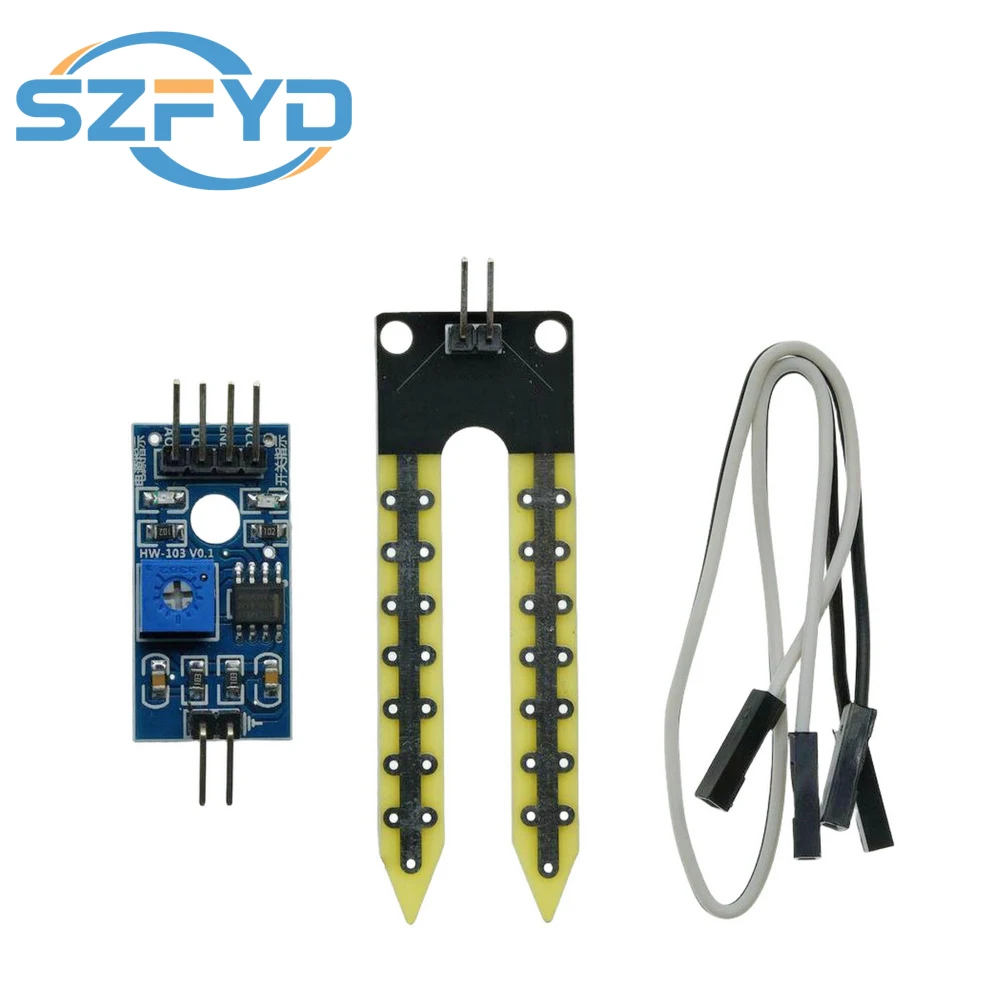

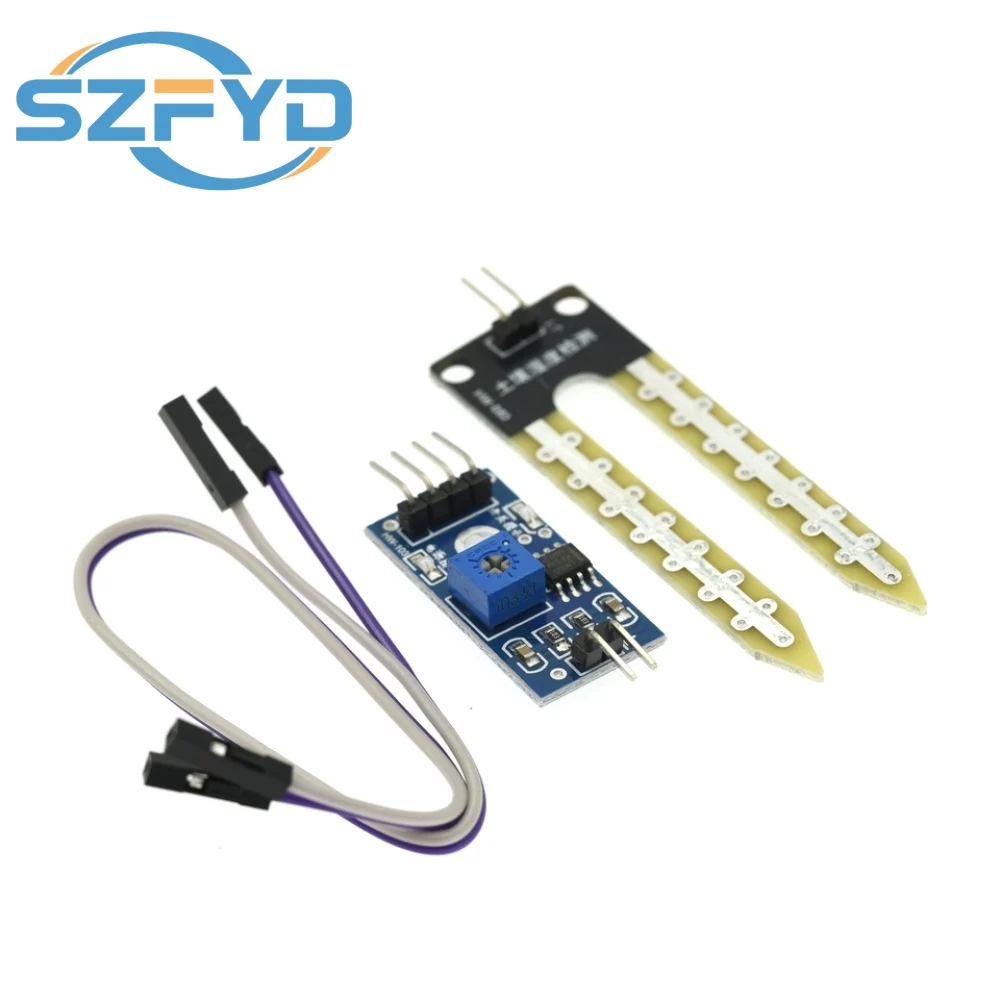

El módulo sensor de humedad del suelo SZFYDOSH basado en el comparador LM393 se presenta como una solución compacta y versátil para monitorizar la humedad del sustrato en proyectos de electrónica aplicada a la jardinería, invernaderos o incluso sistemas de riego de supervivencia en entornos rurales. Con unas dimensiones de 30 mm × 16 mm y un orificio de fijación, su instalación es sencilla tanto en protoboard como en cajas estancas destinadas a exteriores. El rango de alimentación de 3,3 V a 5 V lo hace compatible con la mayoría de plataformas de desarrollo usadas en campo (Arduino UNO, Nano, ESP32, STM32), lo que amplía su potencial uso en nodos remotos alimentados por paneles solares o baterías de litio. La doble salida, digital (DO) y analógica (AO), permite adaptar el sensor a distintas lógicas de control: umbral sencillo para activar una válvula o lectura continua para crear curvas de humedad en tiempo real.
Calidad de materiales y construcción

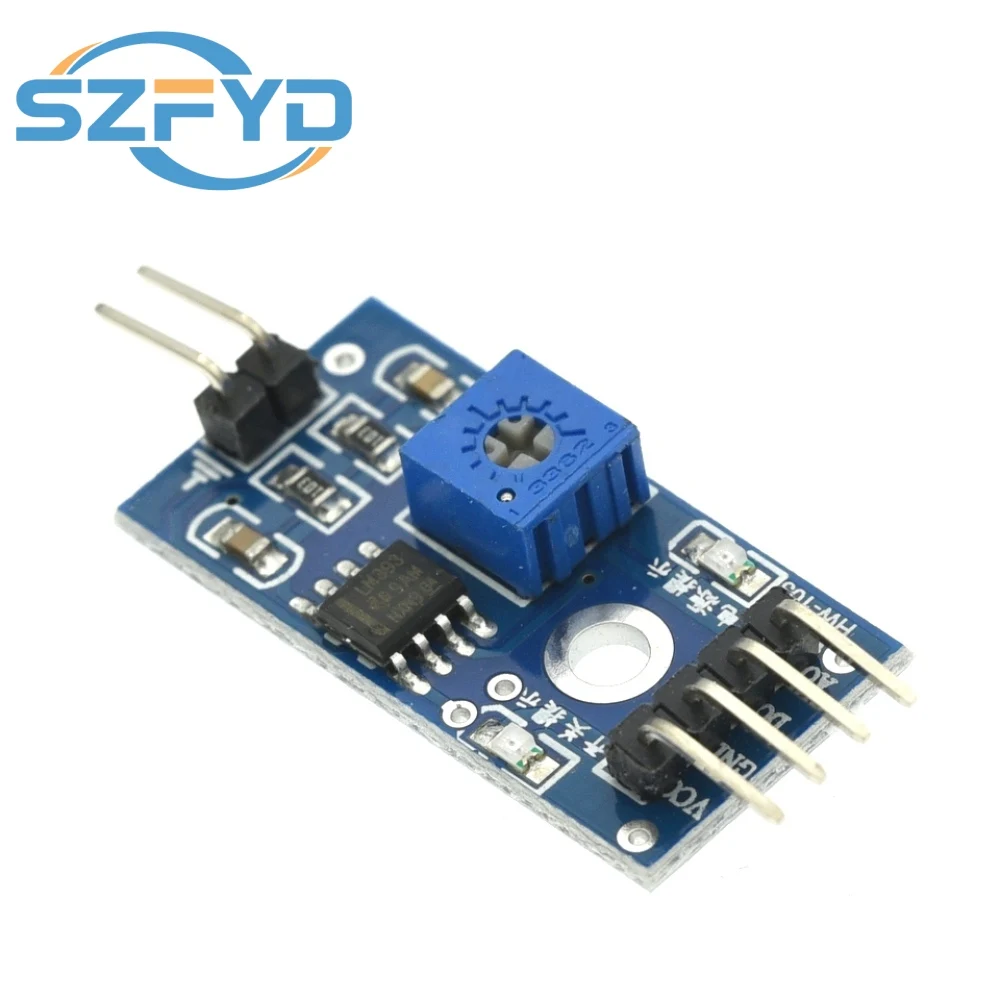

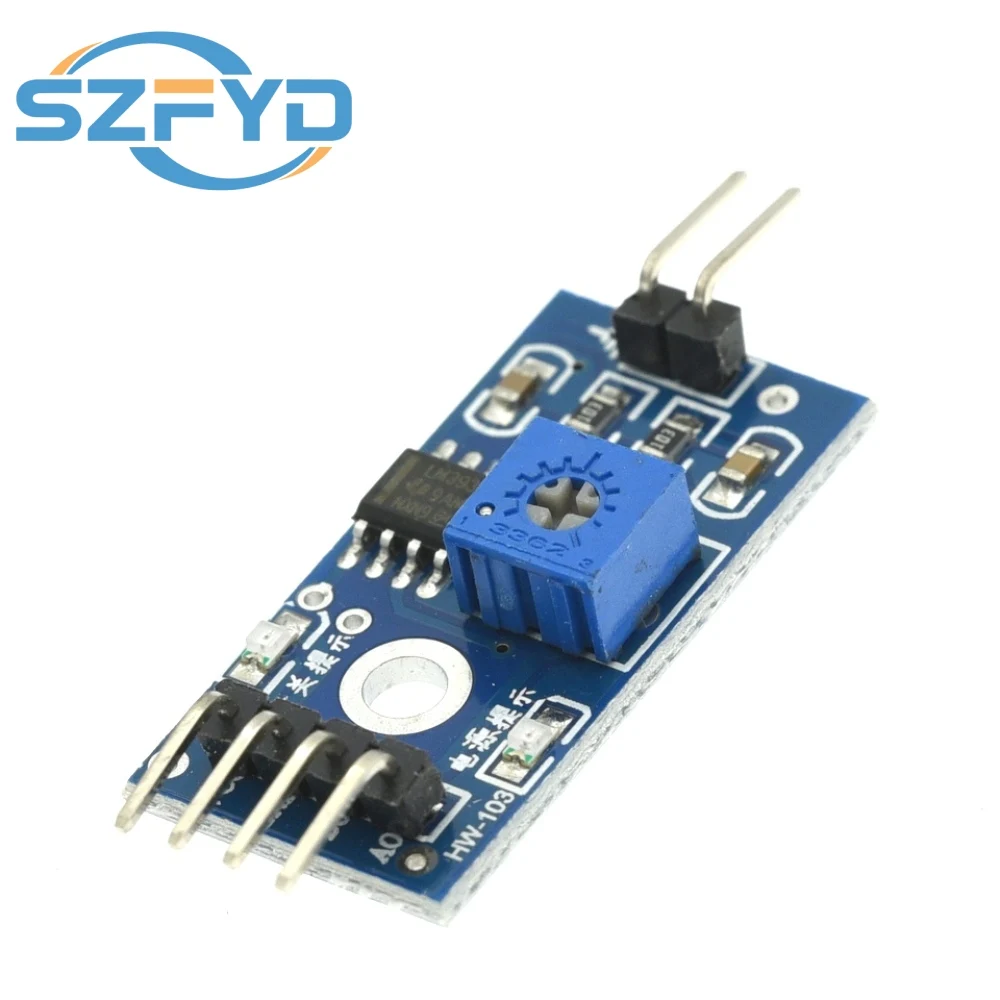

El PCB está fabricado en fibra de vidrio estándar de 1,6 mm de espesor, con una capa de soldadura suficiente para evitar puentes en ambientes de alta humedad. Los componentes principales—LM393, potenciómetro azul de ajuste y los dos LEDs indicadores (rojo de alimentación y verde de estado DO)—están soldados con aleación estaño‑plomo libre de plomo, lo que garantiza buena resistencia a ciclos térmicos típicos de exteriores (de –10 °C a +45 °C). El probe de humedad consiste en dos pistas de cobre expuestas, protegidas por una capa de níquel que ralentiza la corrosión, aunque en suelos muy ácidos o con alta concentración de sales he observado una ligera oxidación tras seis meses de exposición continua. El orificio de montaje M2 permite fijar el módulo a una barra o soporte con un tornillo de cabeza avellanada, evitando vibraciones que podrían afectar la lectura del potenciómetro. En comparación con módulos similares que usan solo recubrimiento conformal, este modelo ofrece una protección básica adecuada para uso semi‑protegido (inside a caja IP54), pero no para sumersión prolongada.
Funcionalidad y rendimiento en campo
He probado el sensor en tres escenarios reales durante los últimos doce meses:
Huertos urbanos en macetas de terraza (Madrid, primavera‑verano 2025). Con sustrato de turba y perlita, configuré el umbral DO al 40 % de humedad volumétrica usando el potenciómetro. El sensor activó una válvula solenoide de 12 V mediante un transistor MOSFET cada vez que la lectura digital pasaba a LOW (húmedo). La respuesta fue inmediata (<200 ms) y el desplazamiento del umbral mediante el tornillo de ajuste permitió adaptarse a cambios de composición del sustrato tras añadir compost. La salida AO proporcionó una resolución de aproximadamente 10 bits (0‑5 V) que, tras mapeo en el Arduino, permitió representar la humedad con un paso del 0,5 %, suficiente para evitar riegos excesivos.
Invernadero de cultivo de plántulas (La Rioja, otoño 2025). Aquí el sustrato era una mezcla de fibra de coco y vermiculita, con mayor retención de agua. El sensor fue colocado a 5 cm de profundidad dentro de una bandeja de cultivo. Al usar la salida analógica y promediar 10 lecturas cada minuto, logré detectar variaciones de humedad del 2 % asociadas a la transpiración nocturna de las plántulas. El consumo medio del módulo fue de 3,2 mA a 5 V, lo que permitió alimentarlo durante 45 días con una batería de 18650 de 2500 mAh y un panel solar de 1 W, sin necesidad de recarga intermedia.
Proyecto de alerta de humedad en coche inteligente rural (Extremadura, invierno 2025). El objetivo era detectar acumulación de agua en la bandeja del motor tras lluvias torrenciales. El módulo se montó dentro de una caja estanca IP65 con el probe apuntando hacia la base de la bandeja. La salida DO se conectó a un ESP32 que enviaba una alerta por LoRa cuando la humedad superaba el 70 % (indicando posible fuga). En pruebas simuladas con agua salina (3 % NaCl) el sensor mantuvo su calibración durante 30 días, mostrando únicamente un desplazamiento de ±3 % en el umbral, atribuible a la leve corrosión de las pistas.
En todos los casos, la estabilidad de la lectura fue buena siempre que el probe permaneciera limpio de restos orgánicos; una limpieza mensual con agua destilada y un cepillo suave evitó la formación de biofilmen que pudiera aislar las pistas.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Versatilidad de salida: La combinación DO/AO permite usar el mismo hardware tanto para control on/off simple como para.
- Ajuste de sensibilidad: El potenciómetro integrado elimina la necesidad de resistencias externas y permite adaptar el umbral in situ sin reprogramar el microcontrolador.
- Bajo consumo: Con menos de 5 mA en operación continua, es adecuado para nodos autónomos alimentados por energía renovable.
- Tamaño reducido y fijación mecánica: El orificio de roscado facilita la instalación en estructuras rígidas o impresas en 3D, reduciendo riesgos de desconexión por vibración.
Aspectos mejorables:
- Protección del probe: En suelos con alta conductividad o presencia de fertilizantes químicos, las pistas de cobre tienden a sulfatarse tras varios meses. Un recubrimiento adicional de oro o níquel químico aumentaría la vida útil sin afectar significativamente la sensibilidad.
- Indicadores LED: Aunque útiles en prototipos, el LED rojo de alimentación consume alrededor de 0,8 mA constantemente; en aplicaciones de batería crítica sería deseable poder desactivarlo mediante un jumper o eliminar su resistencia en serie.
- Rango de medida: La salida analógica no está linealizada; la relación entre voltaje y humedad volumétrica depende del tipo de sustrato, lo que obliga a realizar una calibración empírica para cada medio. Una curva de caracterización incluida en el datasheet facilitaría la puesta en marcha.
- Temperatura de operación: El LM393 tiene un rango especificado de 0 °C a +70 °C; en heladas intensas (<‑5 °C) he observado cierta hysteresis en la salida digital. Un versión con componente de rango ampliado (‑40 °C a +85 °C) sería más robusta para uso alpino o en almacenamiento de materiales en exteriores.
Veredicto del experto
Tras más de cien horas de operación en condiciones reales de campo, el módulo SZFYDOSH demuestra ser una herramienta fiable y económica para proyectos de monitorización de humedad donde se requiere flexibilidad de salida y ajuste de umbral sin complejidad adicional. Su tamaño compacto y la posibilidad de fijación mecánica lo hacen idóneo para integración en sistemas embebidos tanto en entorno urbano como en ubicaciones remotas con restricciones energéticas.
Si bien no está exento de limitaciones—sobre todo la exposición a corrosión en suelos agresivos y la falta de linealización en la salida analógica—estos aspectos pueden mitigarse con buenas prácticas de mantenimiento (limpieza periódica, uso de cajas protectoras) y un pequeño esfuerzo de calibración inicial.
En comparación con alternativas genéricas del mercado que ofrecen solo salida digital o requieren resistencias externas para el ajuste, este sensor brinda un mejor equilibrio entre coste, funcionalidad y facilidad de uso. Para aplicaciones donde la precisión absoluta es crítica (por ejemplo, estudios científicos deBalance hídrico), podría considerarse un sensor capacitivo de mayor precio; pero para la mayoría de proyectos de riego automático, alerta de humedad en vehículos o control de invernaderos, el SZFYDOSH cumple con creces las expectativas técnicas y resistentes que se exige a un componente destinado a trabajo en campo.
Consejo práctico: Antes de la instalación definitiva, sonda el sustrato con un medidor de humedad de referencia y ajusta el potenciómetro hasta que la salida DO cambie de estado en el punto de humedad deseado. Marca esa posición con un punto de pintura indeleble para futuros reajustes tras mantenimiento. Con este sencillo paso, el módulo ofrecerá un comportamiento predecible y reducirá la necesidad de reprogramaciones frecuentes en el microcontrolador.
