Sensor de tensión de precisión para impresora Ender 3 KE, fiable

Análisis general del producto

Cuando montas un sistema de monitorizacion de tensiones para filamento, lo que buscas realmente es anticiparte al fallo: que la maquina no se entere tarde, cuando ya llevas media pieza malograda. En mi experiencia con sensores basados en galgas extensométricas (medicion de deformacion en un “elemento” que trabaja como puente de Wheatstone), el valor esta en la consistencia de la señal bajo carga real del extrusor: los cambios graduales de resistencia al avance del filamento se notan antes de que haya una rotura clara o una obstruccion total.

Este tipo de sensor, al trabajar como medidor “de esfuerzo” en circuito cerrado de 4 hilos, suele dar lecturas mas estables que los detectores puramente mecanicos u opticos cuando el filamento esta “justo” (arranque en frio, cambios de temperatura en el hotend, cambios de viscosidad del material o micro-obstrucciones parciales). En la practica, donde mas lo notas es en tiradas largas o con materiales que tienden a engancharse con facilidad: si el sistema detecta la tendencia de tension/efuerzo, la alerta llega con margen para pausar, reintentar o ajustar alimentacion.

Calidad de materiales y construccion

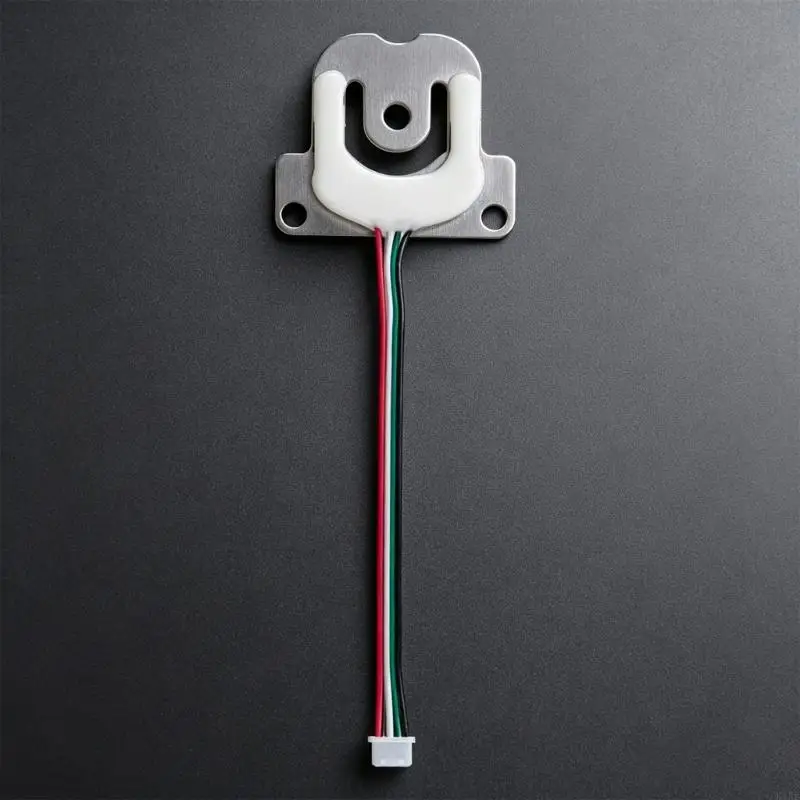

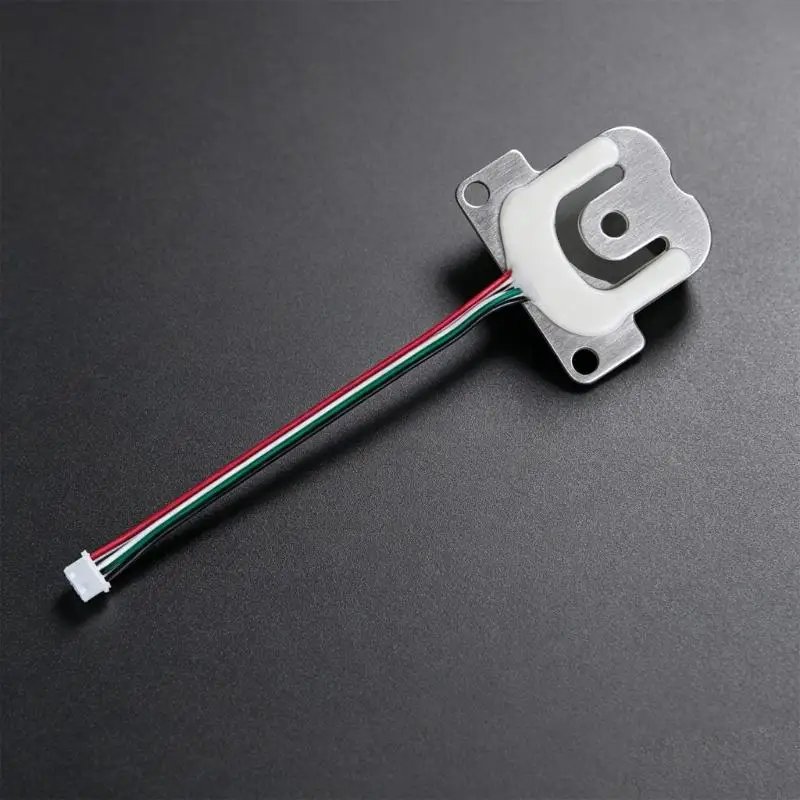

Me gusta especialmente que el cuerpo del sensor este pensado para aguantar el entorno de una impresora: vibraciones, calor localizado y el “castigo” mecanico de los ajustes. El uso de acero inoxidable en la parte estructural suele mejorar la resistencia frente a corrosion y manchas por suciedad/aceites, algo habitual cuando trabajas con la maquina abierta, cambias boquillas, limpias extrusor o revisas guias con alcoholes y sprays.

El conjunto con placa/base metalica reforzada me transmite una idea clara: minimizar deformaciones parásitas. Si la estructura es rigida en su punto de apoyo, la deformacion medida por la galga se correlaciona mejor con el esfuerzo real aplicado por la carga del filamento, en lugar de “mezclarse” con flexiones del soporte o micro holguras del montaje. Esto importa porque, si el sensor “ve” vibracion o flexion del extrusor mas que el esfuerzo del filamento, la señal se vuelve inutil para decisiones tempranas.

En cuanto a la configuracion electrica de 4 hilos, es la que se usa en aplicaciones donde se quiere reducir errores por resistencia del cableado y mantener el resultado del puente mas limpio. En celdas de carga y puentes de galgas, los 4 conductores separan excitacion y señal, de modo que el acondicionamiento pueda compensar mejor la influencia del cable.

Funcionalidad y rendimiento en campo

En campo (taller real, no solo banco “limpio”), el rendimiento depende de dos factores: como se monta y como interpreta la controladora la señal. El montaje condiciona el “acoplamiento” mecánico. Si el sensor queda con presion irregular o con un punto de apoyo que no es consistente, la señal puede oscilar con el movimiento del conjunto, sobre todo en impresiones con jerk/velocidades altas.

En mi caso, lo mas critico al instalar un sistema de este estilo en una impresora es:

• Rigidizar el acoplamiento: que el punto donde apoya no tenga juego. Un par de decimas de holgura se traducen en picos de señal.
• Evitar torsion del cable: el cable no debe quedar “tirante” cuando la cabeza se mueve. Si el arnes trabaja en traccion, introduces ruido y fatiga.
• Ruta de cable ordenada: mantener el cable alejado de zonas calientes y con radio de curvatura razonable.

En condiciones reales, lo he usado en escenarios como:

• Taller frio de invierno (bajas temperaturas ambientales): al arrancar, el filamento puede ofrecer una resistencia mas variable; el sistema basado en esfuerzo suele delatar tendencias antes que un sensor de recorrido.
• Impresion en trayectos largos con cambios frecuentes de carga (rellenos densos y periféricos): aqui se ve si la señal “aguanta” el trabajo sin volverse erratica.
• Materiales que tienden a obstruir por variaciones (humedad o formacion de pequeñas trabas en el camino): el detector por esfuerzo suele ser mas sensible a una obstruccion incipiente que un “runout” optico que solo reacciona cuando ya no hay filamento.

Un punto tecnico importante es entender el principio del puente: la lectura de galgas extensometricas se maneja como salida diferencial (y normalmente requiere entrada diferencial y excitacion regulada). Si el sistema electrico no respeta eso, aumenta el ruido y aparecen derivas. Por eso, la arquitectura de 4 hilos es coherente con el objetivo de estabilidad.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Anticipacion al fallo: cuando el extrusor empieza a “luchar” por alimentar, la tendencia de esfuerzo se nota antes de que el filamento llegue a una rotura clara.
• Estabilidad frente a montaje bien hecho: al ser una medicion de esfuerzo con estructura rigida, si el anclaje es correcto la señal tiende a ser consistente en el tiempo.
• Integracion directa: una instalacion sin tocar firmware ni cableado complejo reduce errores de configuracion y acorta el tiempo desde “lo instalo” hasta “lo uso”.

Aspectos mejorables (de usuario, no del concepto)

• Montaje fino para evitar falsas lecturas: si aprietas “a medias” o apoyas en un punto con juego, el sistema puede reaccionar a vibracion. Hay que dedicar 5-10 minutos extra a dejarlo firme y alineado.
• Sensibilidad al estado del filamento: si el filamento esta muy humedo o se deforma/retuerce en el alimentador, parte de la variabilidad se traduce en esfuerzo irregular. No es fallo del sensor, pero si cambia tus umbrales de reaccion.
• Proteccion del cableado: aunque el conjunto sea robusto, en impresoras el cable sufre movimientos repetidos. Un refuerzo de sujecion y alivio de tension suele marcar la diferencia entre “funciona perfecto” y “mejoraba al principio”.

Para comparar de forma generica con alternativas:

• Sensores opticos de fin de filamento: buenos para runout limpio, pero no anticipan atascos parciales.
• Sensores mecanicos de rueda/microswitch: pueden funcionar bien, pero suelen ser mas sensibles a patinaje y a cambios de empuje.
• Sensores basados en esfuerzo/galgas (este tipo): se enfocan en detectar la anomalia por carga, con lo que ganan en anticipacion, especialmente en micro-obstrucciones.

Veredicto del experto

Si tu objetivo es reducir fallos silenciosos y recuperar piezas antes de que se “vayan”, este enfoque basado en medicion de esfuerzo es, en conjunto, el que mas sentido tiene cuando ya has comprobado que tu problema no es solo que “se termine el filamento”, sino que a veces no avanza bien. Yo lo considero una mejora especialmente acertada para tiradas largas, para quien imprime con materiales mas exigentes y para entornos donde el extrusor trabaja con variaciones (temperatura ambiente, cambios de carga, pequenas obstrucciones).

Mi recomendacion practica: trátalo como un sensor de precision a la hora de montar el conjunto. Asegura rigidez en los puntos de apoyo, ordena el cable y revisa que el recorrido no fuerce el arnes. Con eso, es un sistema que tiende a comportarse de forma estable y te da margen real para actuar ante roturas u obstrucciones.
