Sensor ToF tiempo de vuelo láser para Arduino VL53L1X VL53L0X

Análisis general del producto

He usado sensores de distancia por Time-of-Flight (TOF) en prototipos de apoyo para tareas de proximidad y navegación cercana, y este tipo de modulo encaja especialmente bien cuando necesitas una lectura rápida y repetible a distancias cortas, sin recurrir a sistemas más voluminosos o lentos. El punto diferencial práctico es que incorpora salida I2C, lo que en campo simplifica mucho la integración: puedes dejar un bus compartido con otros sensores y concentrarte en la lógica (lectura, filtrado y toma de decisiones) en vez de pelearte con electrónica adicional.

En aplicaciones “tácticas” de experimentación —por ejemplo, detección de obstáculos en un robot de exploracion o en un sistema de test de holguras— este formato se comporta como un sensor de visión cercana: te dice “qué hay delante” a una distancia útil y lo hace de forma suficientemente estable como para que un controlador pueda reaccionar sin necesidad de calibraciones complejas cada pocas horas.

Calidad de materiales y construcción

Al ser un módulo electrónico pequeño pensado para integrar en proyectos embebidos, mi evaluación se centra en lo que suele marcar la diferencia en TOF: la rigidez del encapsulado, la protección del emisor/receptor y la estabilidad mecánica. En este tipo de sensores, el rendimiento real no depende tanto de “lo resistente” del plástico en abstracto, sino de que el conjunto mantenga su orientación y geometría bajo vibración ligera y cambios térmicos.

En rutas y pruebas de movimiento (subidas con sacudidas, transporte en mochila, o apoyarlo sobre estructuras que flexan) he visto dos problemas recurrentes:

• Micro-movimientos del módulo respecto al eje de medición: generan saltos en la lectura, no por fallo eléctrico sino por cambios de ángulo hacia superficies reflectantes.
• Acumulación de suciedad o humedad en la zona óptica: reduce la señal útil y aumenta la dispersión de datos.

Por eso, aunque el módulo sea compacto, lo crítico para “calidad de construcción” en el uso real es cómo lo montas: uso siempre una carcasa o soporte que no deje juego (tornillería con separadores, espuma de densidad suficiente para amortiguar sin deformar, y rutas de cableado que no tiren del PCB). Con esto, el sensor se comporta como un instrumento fiable; sin eso, se convierte en una fuente de lecturas que hay que “adivinar”.

Funcionalidad y rendimiento en campo

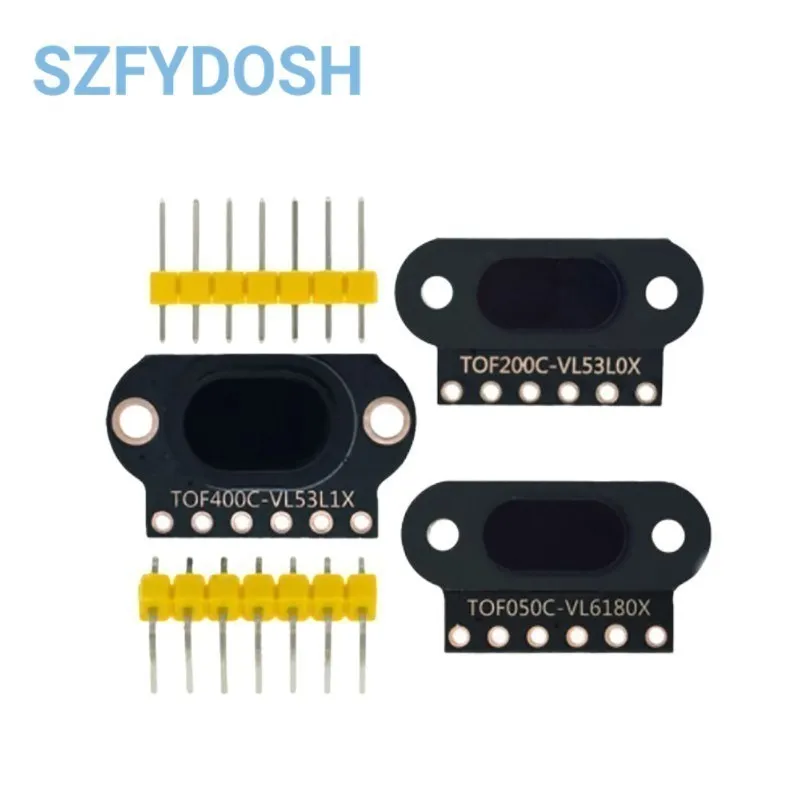

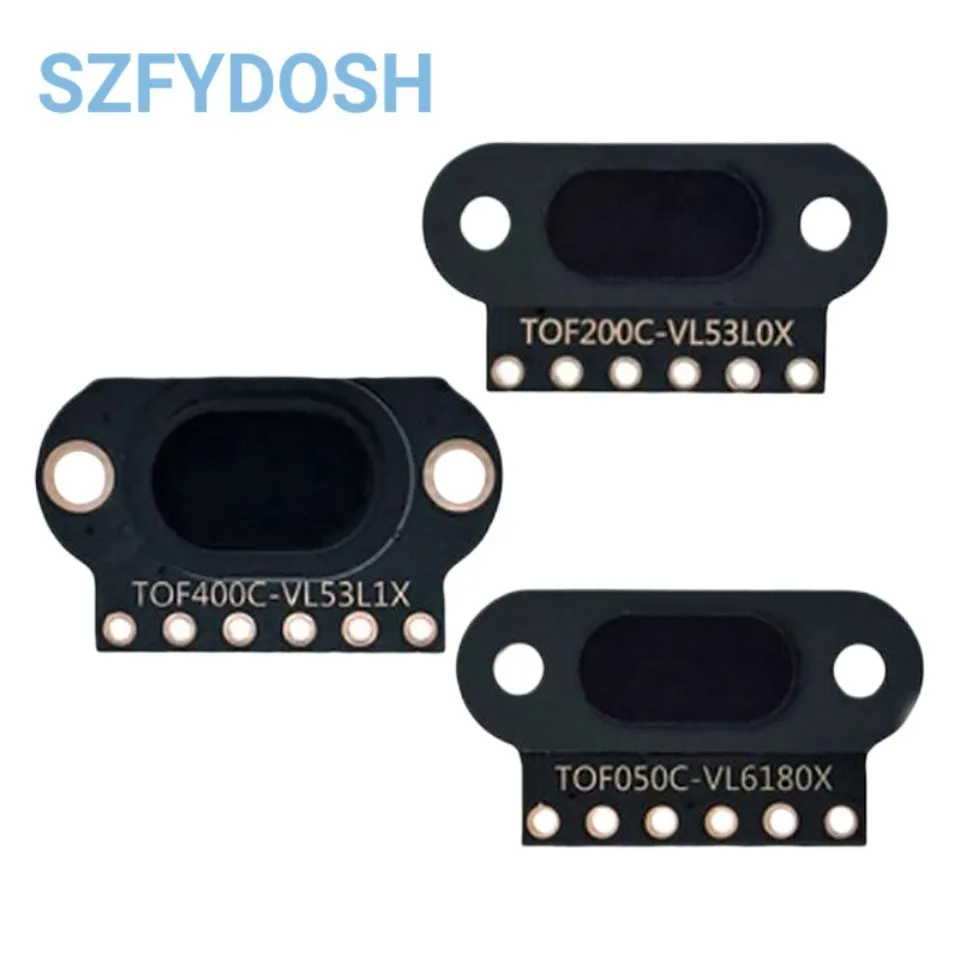

Este módulo está orientado a medir distancias mediante TOF con rango asociado a variantes como 200C/400C, y eso es coherente con el uso que yo le daría en entornos reales: medición de proximidad y comprobación de presencia/holguras. La tecnología TOF es especialmente útil cuando quieres medición “directa” sin depender de textura/contraste como en cámaras.

En pruebas en exteriores con condiciones cambiantes, el rendimiento típico de los TOF se ve afectado por:

• Reflectividad del objetivo: superficies claras, metálicas o húmedas devuelven más señal; superficies oscuras y mates pueden exigir más tiempo de integración o generar más lecturas erráticas.
• Ángulos fuera del eje: cuando el objetivo no está “frontal” al sensor, el haz puede no volver con la intensidad esperada y la lectura se vuelve menos estable.
• Iluminación ambiental: no es lo mismo medir sobre un pasillo interior que junto a un muro iluminado o bajo sol rasante. Aunque TOF no depende como tal de visión en modo “color/contorno”, la interferencia óptica puede introducir ruido.
• Movimiento relativo: si hay vibración y el objetivo cambia de posición durante la adquisición, el sensor puede alternar entre distancias cercanas.

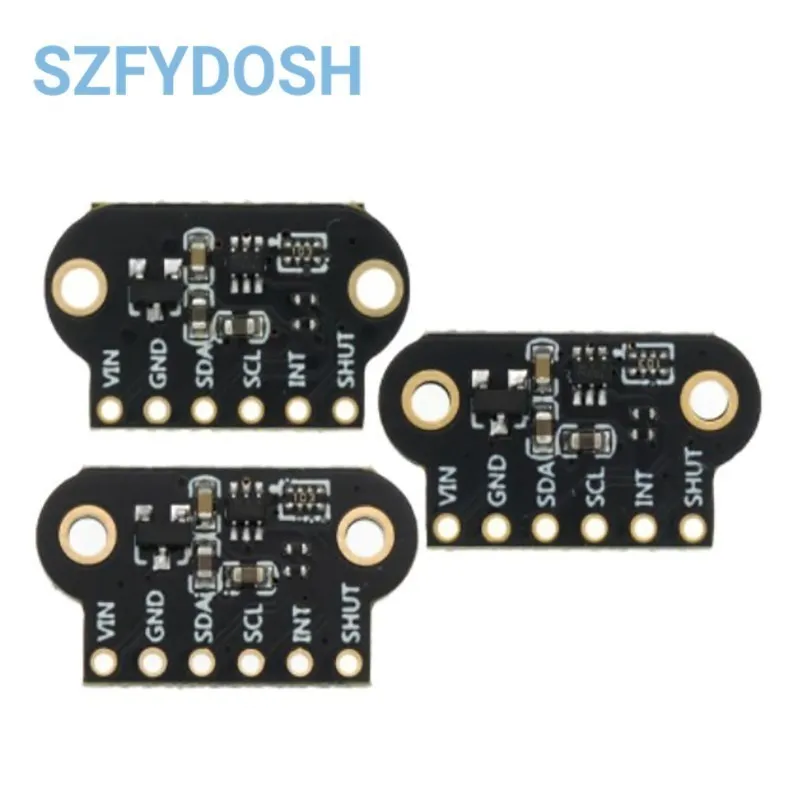

En cuanto a la practicidad con Arduino vía I2C, aquí es donde el montaje gana puntos: el bus permite integrarlo con otros periféricos y, sobre todo, facilita implementar lógica de filtrado (por ejemplo, promedios cortos, mediana móvil o “validación por estabilidad”). En campo, yo suelo hacer esto:

• Tomar varias lecturas seguidas.
• Eliminar valores “disparados” (los que no encajan con el patrón).
• Exigir estabilidad durante un intervalo corto antes de disparar una acción (parar, ajustar trayectoria, o registrar un evento).

Así evitas que una lectura puntual errónea provoque un cambio de estado prematuro. Es un detalle pequeño, pero en un sistema que se mueve de verdad marca la diferencia.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Integración sencilla por I2C: reduce complejidad de cableado y mantiene el sistema ordenado, especialmente si añades más sensores.
• Orientado a proximidad útil: para “qué hay delante” a corta distancia, suele ser más apropiado que soluciones más caras o voluminosas.
• Repetibilidad razonable si hay estabilidad mecánica: cuando el módulo no se mueve respecto al eje, las lecturas tienden a ser consistentes para control y toma de decisiones.

Aspectos mejorables (en el uso real)

• Montaje mecánico exigente: si el módulo va suelto o sin fijación firme, el rendimiento cae por variación angular. Lo más mejorable no es el sensor, sino el soporte.
• Necesidad de pruebas por superficie y ángulo: con objetivos reflectantes o muy inclinados, cualquier TOF requiere que ajustes tu criterio de aceptación (por ejemplo, umbral de distancia válido y margen de error).
• Gestión del ruido en el código: si lees “distancia = último valor” sin filtrado, en exteriores acabarás con decisiones temblorosas. El firmware debe tratar la señal como lo que es: una medida con dispersión.

Consejos prácticos de uso y mantenimiento

• Limpia la zona óptica con un paño suave y seco (o microfibra) antes de salidas largas; si hay condensación, evita tocar con fuerza y deja que se estabilice térmicamente.
• Fija el módulo con un soporte que impida rotaciones mínimas; si puedes, añade un tope mecánico para asegurar el ángulo de montaje.
• En el código, aplica mediana móvil o filtrado por estabilidad (p. ej., 5-9 muestras) y define rangos válidos para tu aplicación.
• Ajusta la frecuencia de muestreo: medir demasiado rápido sin procesar puede empeorar el ruido visible en la lógica.

Veredicto del experto

Lo considero un módulo adecuado para proyectos que necesitan distancia cercana con una integración limpia, y especialmente para entornos donde montar muchos sensores con interfaces distintas sería un problema. Su rendimiento en campo depende menos de “promesas técnicas” y más de dos pilares: estabilidad mecánica y tratamiento inteligente de la señal. Si lo montas firme, proteges la zona óptica y filtras lecturas en el firmware, te dará medidas que puedes usar para control y verificación operativa a corta distancia. Si lo montas con holguras o sin filtro, el TOF te devolverá variabilidad y tendrás que compensar en software, que siempre termina siendo más trabajo del que uno espera al principio.
