Descripción

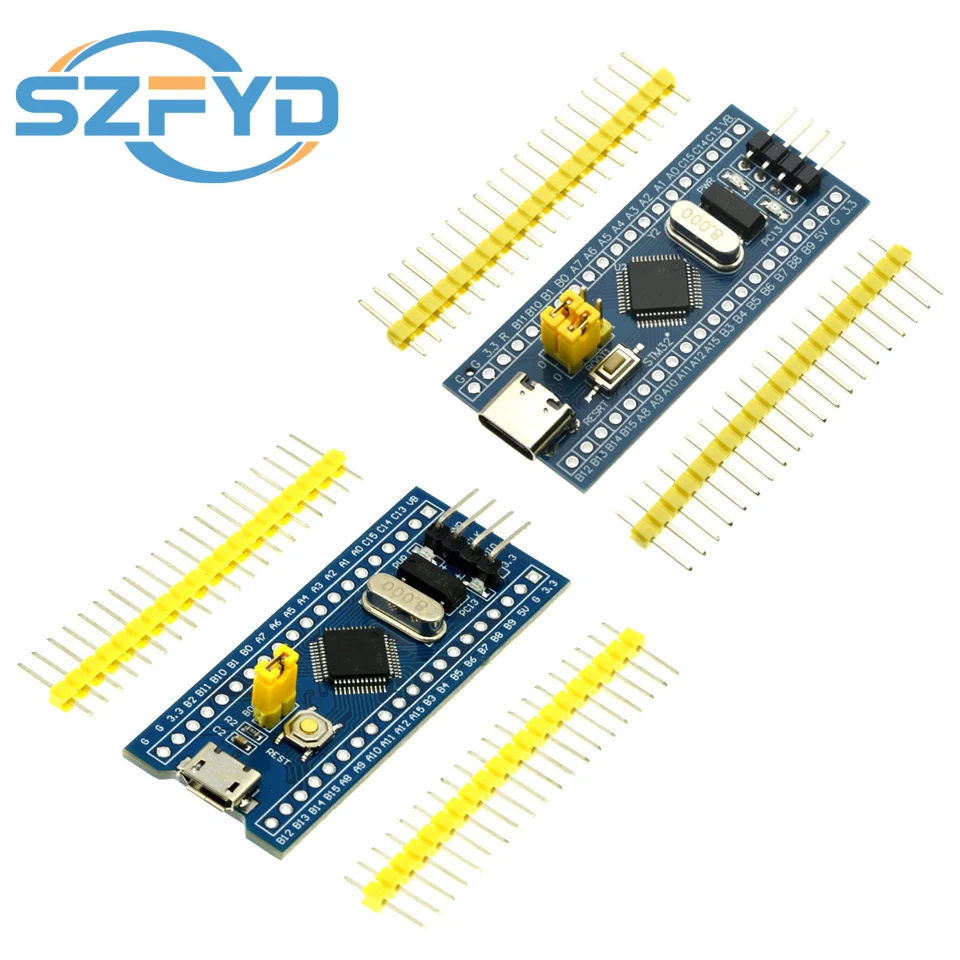

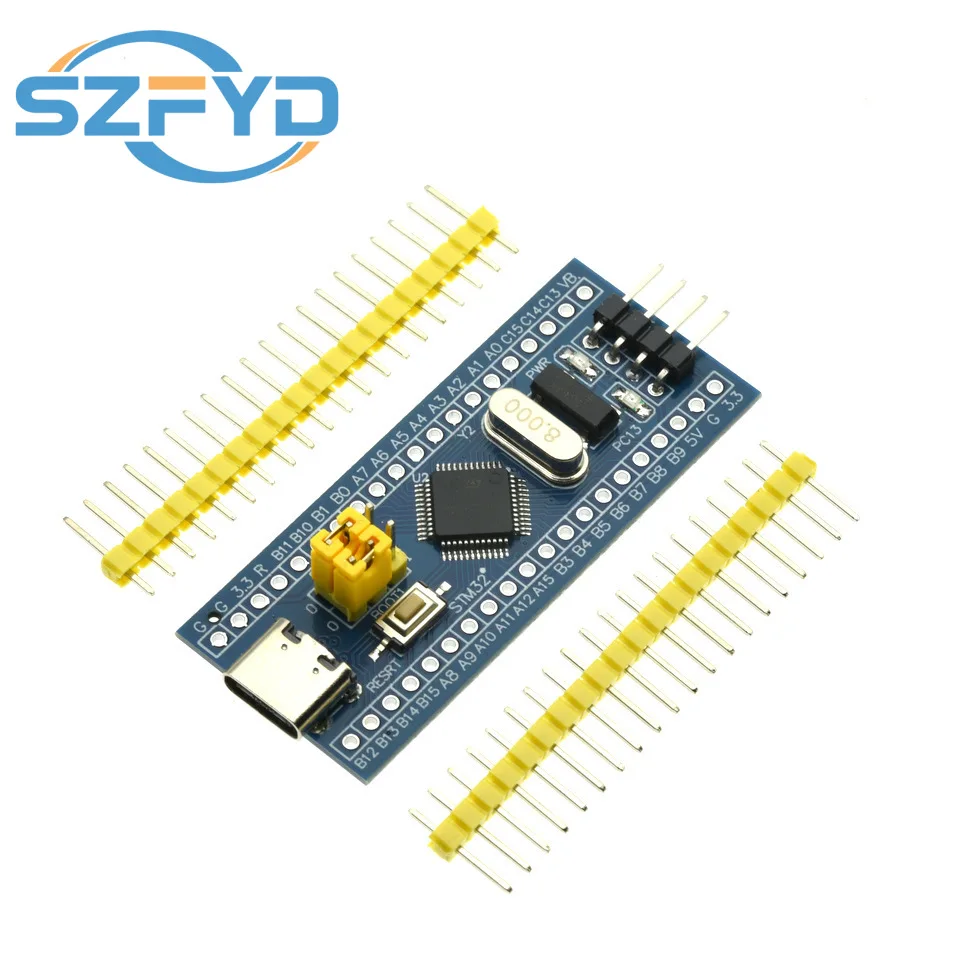

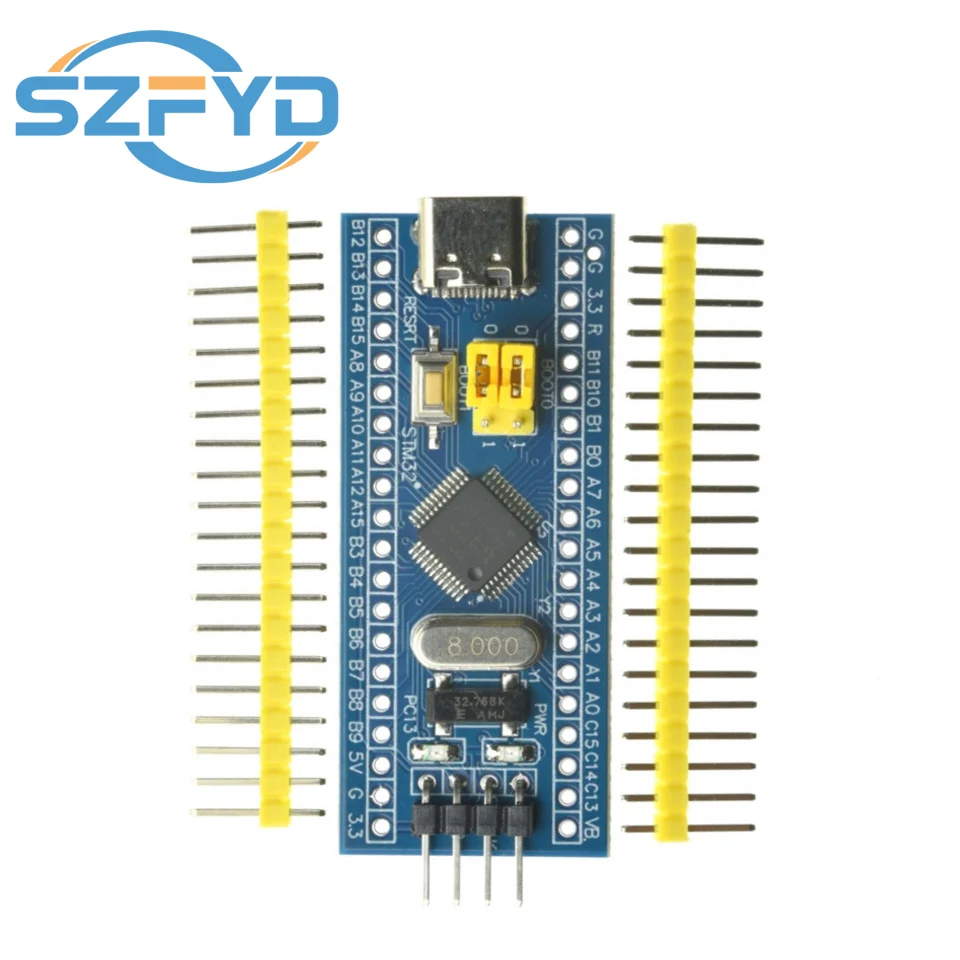

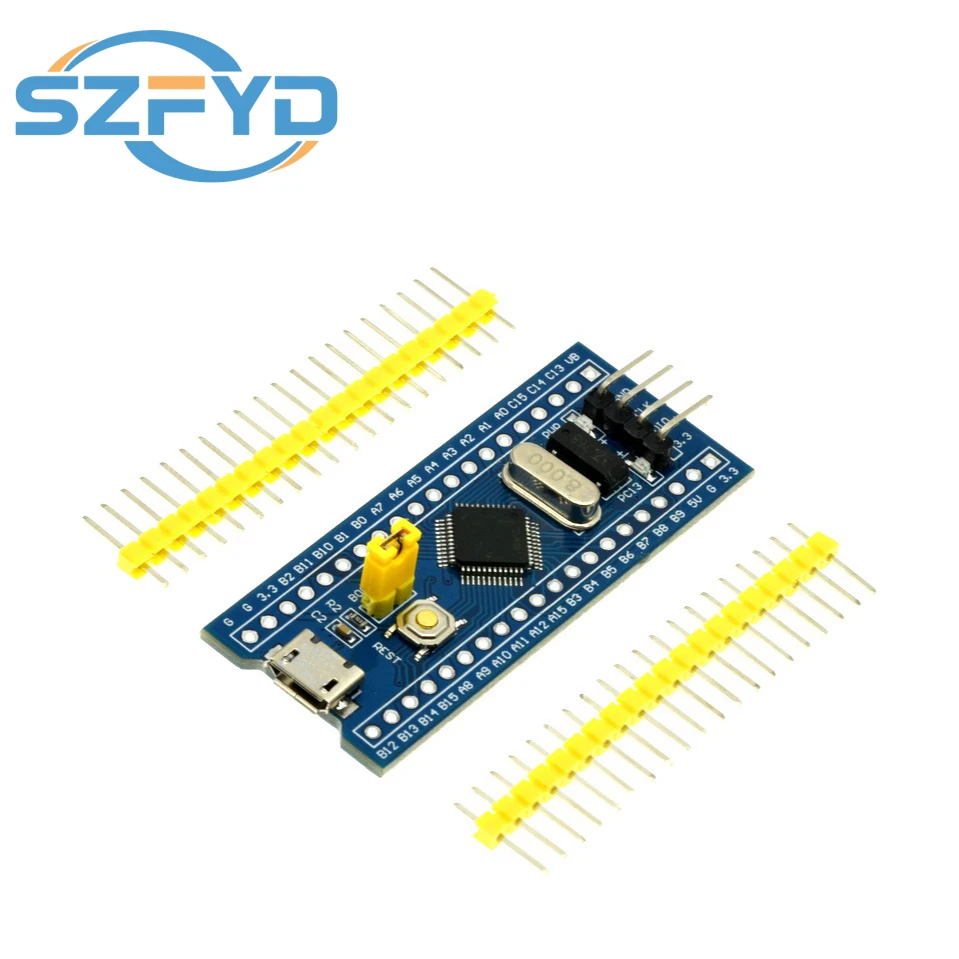

Modelo: STM32F103C8T6
Núcleo: CPU ARM Cortex TM-M3 de 32 bits
Tamaño: 22,86 mmX53,34 mm (2100 milx900 mil) Modo de depuración: SWD
Introducción a la MCU:1.La frecuencia máxima de funcionamiento de 72 MHz puede alcanzar 1,25 DMips/MHz
2, multiplicación de ciclo único y división de hardware cuando se accede a la memoria en el ciclo de espera O.
3, memoria de programa flash de 64K
4, 20K bytes de SRAM
Fuente de alimentación de 5,2,0 ~ 3,6 V y pin de E/S
6.Restablecimiento de encendido/apagado (POR/PDR), monitor de voltaje programable (PVD)
7, oscilador de cristal de 4 ~ 16 MHz
8.Oscilador RC integrado de 8MHz ajustado de fábrica
9.Oscilador RC integrado de 40 kHz con calibración 10, PLL para generación de reloj de CPU
Oscilador RTC de 11,32 kHz con función de calibración
12.Modos de suspensión, apagado y espera
13.VBAT suministra energía a registros RTC y de respaldo
14.Dos convertidores analógico a digital de 12 bits, tiempo de conversión de 1us
(Hasta 16 canales de entrada)
15, DMA
16, 37 puertos de E/S rápidos, todos los puertos de E/S se pueden mapear
Me gusta 16 interrupciones externas; casi todos los puertos pueden tolerar señales de 5V
17,3 temporizadores de uso general, 1 temporizador avanzado 18, 2 (SPI1, SPI2)
19,2 (I2C1, I2C2)
20, 3 (USART1, USART2, USART3)21, 1 (USB2.0 de velocidad máxima)
22, 1 (2.0B activo)
Opiniones de clientes
20 opinionesTodo está bien, el producto original está en proceso de depuración sin problemas.
¡Pedí 2 y solo recibí 1!
Hay una advertencia del compilador Keil (ver imagen adjunta) de que este chip no es genuino. De todos modos, el programa avanza y el software funciona correctamente. El programador Cube informa 128k de ROM cuando debería ser 64k. Esto no debería ser un problema en sí mismo. Sin embargo, sin explicación, la advertencia de uVision es un poco preocupante.
Los chips no eran STM32F103C8T6, no se pudieron flashear con ST-Link. Durante el tiempo anterior para mi proyecto, también podría haber comprado 10 placas Nucleo. El vendedor no me dijo qué chip tiene.
No es STM32103C8T6, sino HK32F103CBT6. No será reconocido por stm33cubeide y no será posible depurar. Pero puede leer y escribir su firmware en este dispositivo usando STM32 ST-Link Utility.
Bienes según lo descrito. Entrega rápida. Recomiendo.
Los MCU son falsificados/imitaciones y NO son originales de STM.
Todo está bien.
Envía clones baratos de HK32, no STM32.
10/10
He recibido los Bluepills que en la parte trasera marcan V1387/1388. Son micros muy interesantes, tienen periféricos extra y más secretos... más adelante diré la forma de desbloquear el MCU para disponer de 64/65KB. El silicio es de Megahunt, similar al MH2103A pero es una versión diferente. En esta variación han quitado el multiplicador del PLL de alta velocidad, por lo que con un cristal de 8MHz sólo se puede subir a 128. Pero no hay MCUs de Megahunt que baje de 216MHz a latencia de 1, así que cambiando el cristal quiero llegar a 256MHz. El chip tiene 2 DACs, un tercer ADC, 11 timers, 16 adc_in, SDIO, FSMC, 18KB de system ROM, módulo crypto (AES, RSA, etc), incluso periféricos secretos como un contador oculto de ciclos en tiempo real, o 256 bytes de flash en la región de Option Bytes. . . Una maravilla de Chip. Pero no es 100% compatible. Hay que hacer cambios para que el código de STM funcione. Buscar "SXX32F103 to MH2103A[C]. Con un poco de idea se pueden depurar en el STM32cubeide.
Funciona, aunque es muy probable que sea más frágil y suceptible a errores debido a que no es un STM32, es un clon HK32, pero de momento funciona bien
No es original. Es su MCU HK32F103C8T6.
