Surecom Medidor SWR y vatímetro RF portátil para antenas de radio

Análisis general del producto

He usado medidores de ROE/SWR y wattmetro en campo para algo muy concreto: salir de dudas rápido cuando una emisora portátil “no mete” como debería. En rutas de montaña con niebla, en maniobras nocturnas con todo el mundo tocando cables y conectores, o cuando una antena sufre un golpe en terreno de piedra, lo que más valor tiene un equipo así es que te diga, en segundos, si el problema está en la coincidencia (SWR/VSWR) y si la potencia directa/reflejada tiene sentido.

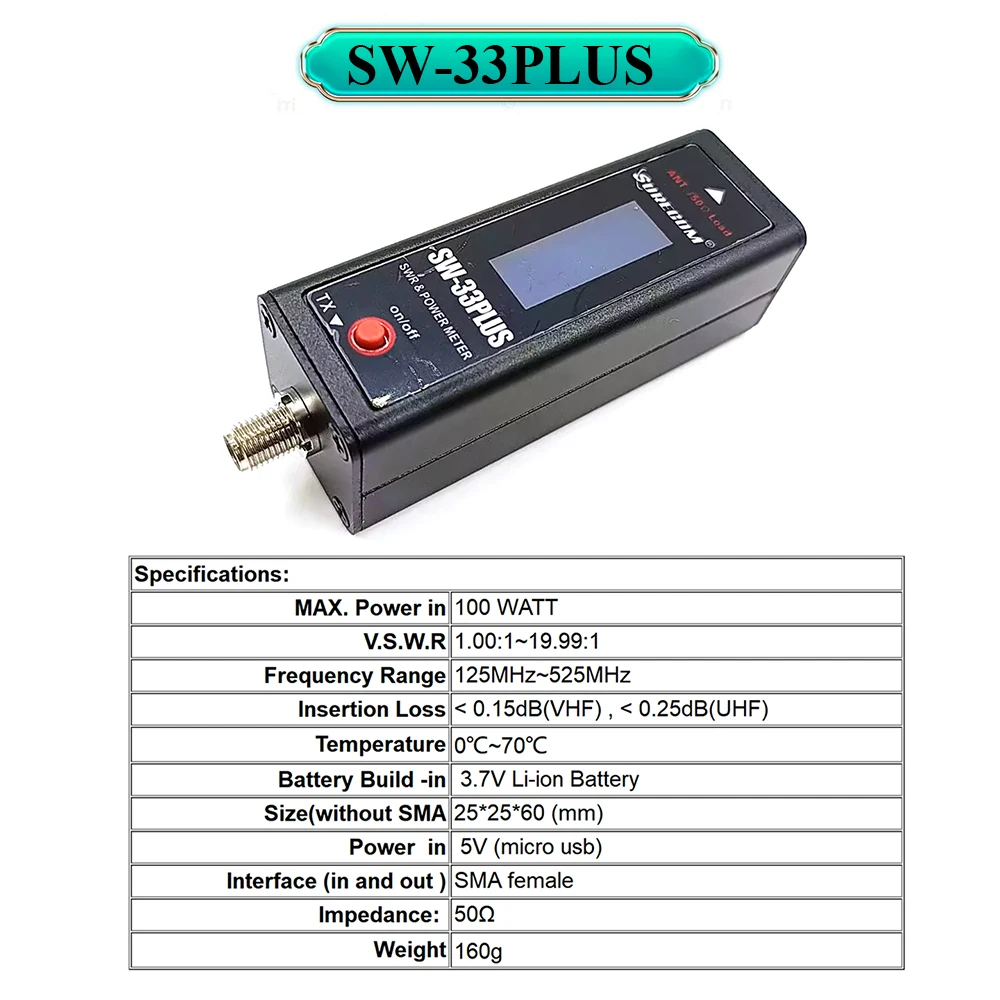

Este Surecom es un wattmetro/analizador de ROE compacto pensado para 125–525 MHz y señales analógicas, con la lógica típica de un “directional coupler” para estimar potencia directa y reflejada. Su punto fuerte, por experiencia, es que reduce mucho el tiempo de diagnóstico: no tienes que desmontar media mochila ni ir probando antenas a ciegas; intercalas, das una pulsada de PTT y evalúas lectura.

Calidad de materiales y construcción

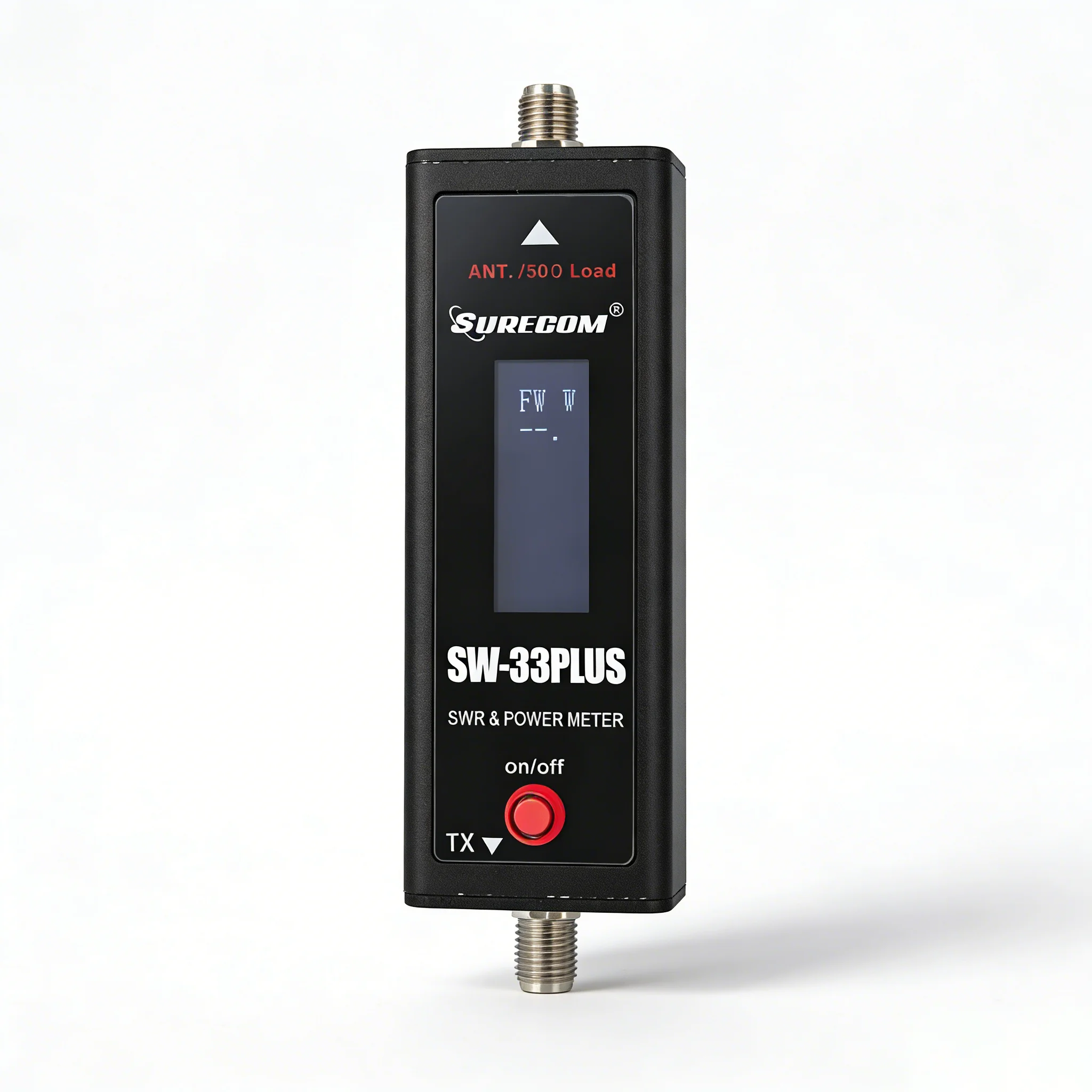

Por su formato alargado tipo “mano”, y por cómo se integra el LCD para lectura rápida, está claro que está diseñado para el uso rudo: engancharlo, conectarlo con una o dos manos y trabajar en condiciones donde no quieres maniobrar con conectores pequeños durante minutos. He comprobado que este tipo de medidor suele fallar más por conectividad que por electrónica: conector SMA, micro-usb y el estado de los pines/carracas con el polvo.

En la práctica, cuido tres cosas al usar equipos así:

• SMA hembra y paso de RF: si entra suciedad o sal (arena húmeda), la lectura se vuelve errática y además puedes degradar la compatibilidad mecánica.
• Fatiga del cableado: al intercalar el medidor entre emisora y antena, el conjunto hace palanca; conviene que el cable que uses no “tire” del SMA.
• Pantalla y carcasa en lluvia: no lo trato como si fuera sumergible. En días de lluvia fina o rocío, lo protejo con una funda ligera y mantengo el conjunto por encima del suelo.

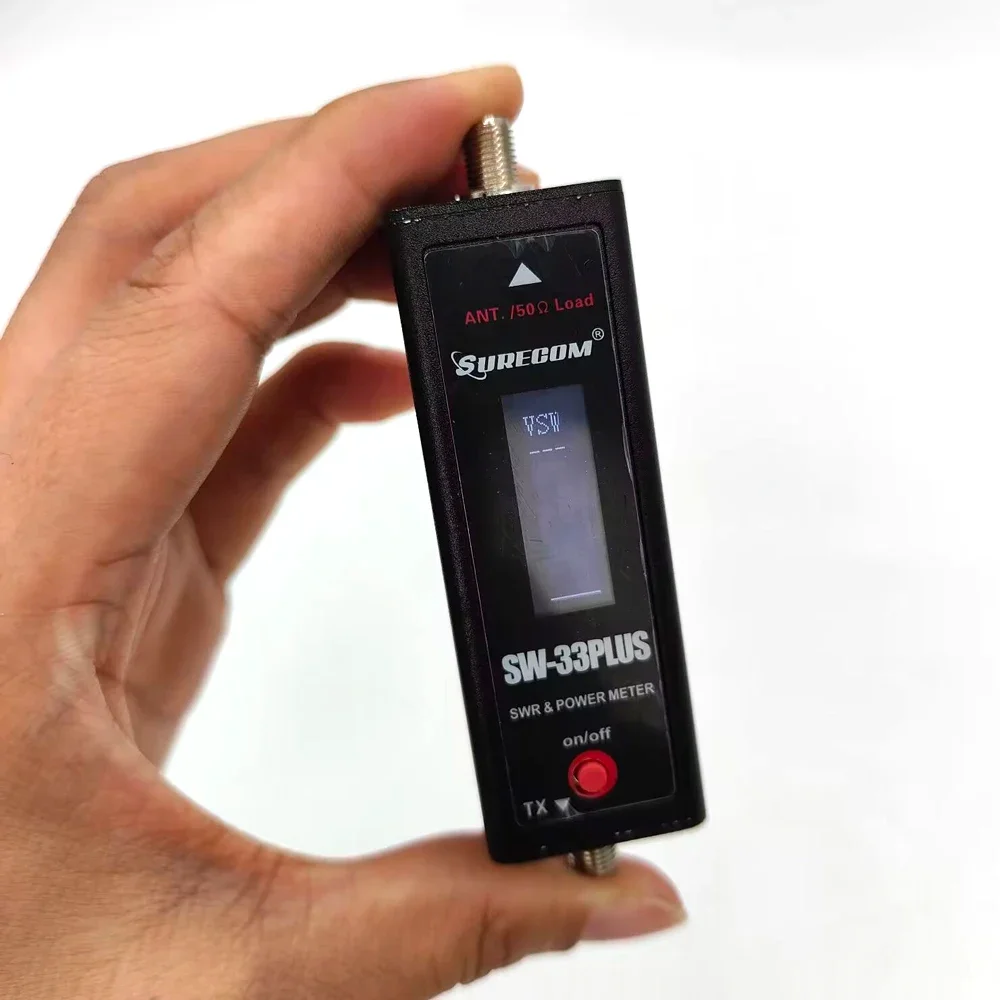

El peso relativamente contenido lo hace razonable para llevarlo colgado o dentro de una funda, sin convertirlo en un lastre durante una jornada larga.

Funcionalidad y rendimiento en campo

Donde más se nota el valor de un wattmetro de este estilo es en rutinas de diagnóstico repetibles. Mi forma de trabajo con este tipo de medidores es siempre la misma:

1. Verificación de compatibilidad 50 ohmios: si el sistema no es 50 Ω reales (adaptadores raros, cables improvisados, antenas no 50 Ω), la ROE que veas deja de ser “diagnóstico” y pasa a ser “confusión”.

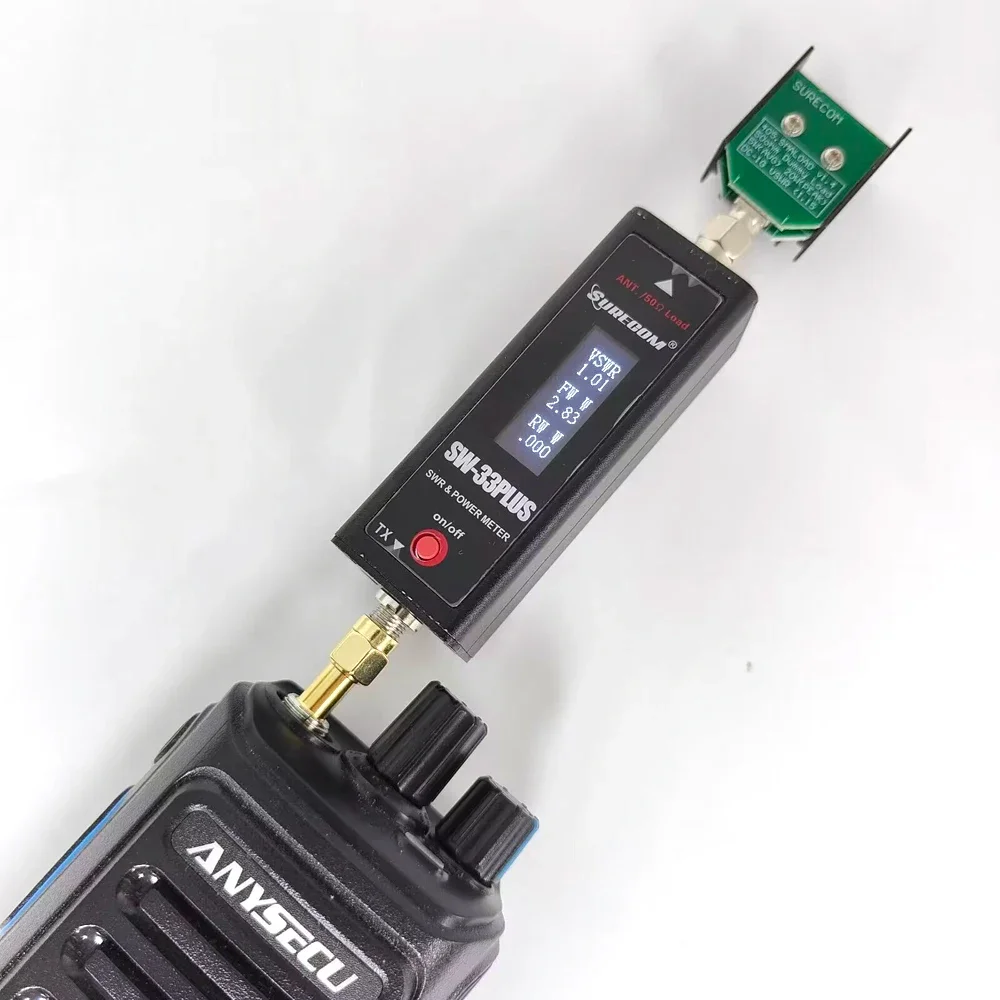

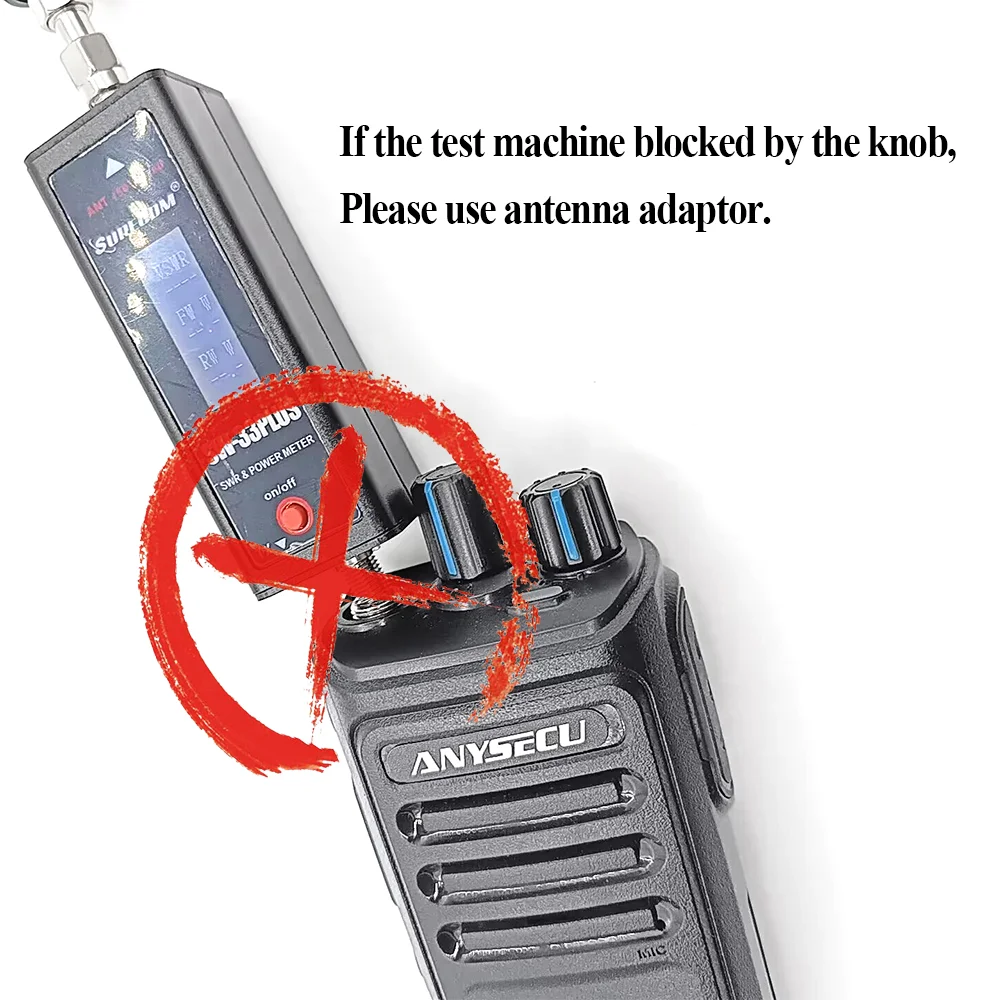

2. Intercalado y secuencia de conexión: conecto primero el medidor a la emisora, después la antena al medidor. Evito desconectar bajo transmisión.
3. Pulsos cortos de PTT: doy ráfagas de transmisión breves para no calentar conectores ni forzar la electrónica, especialmente cuando la potencia va alta.

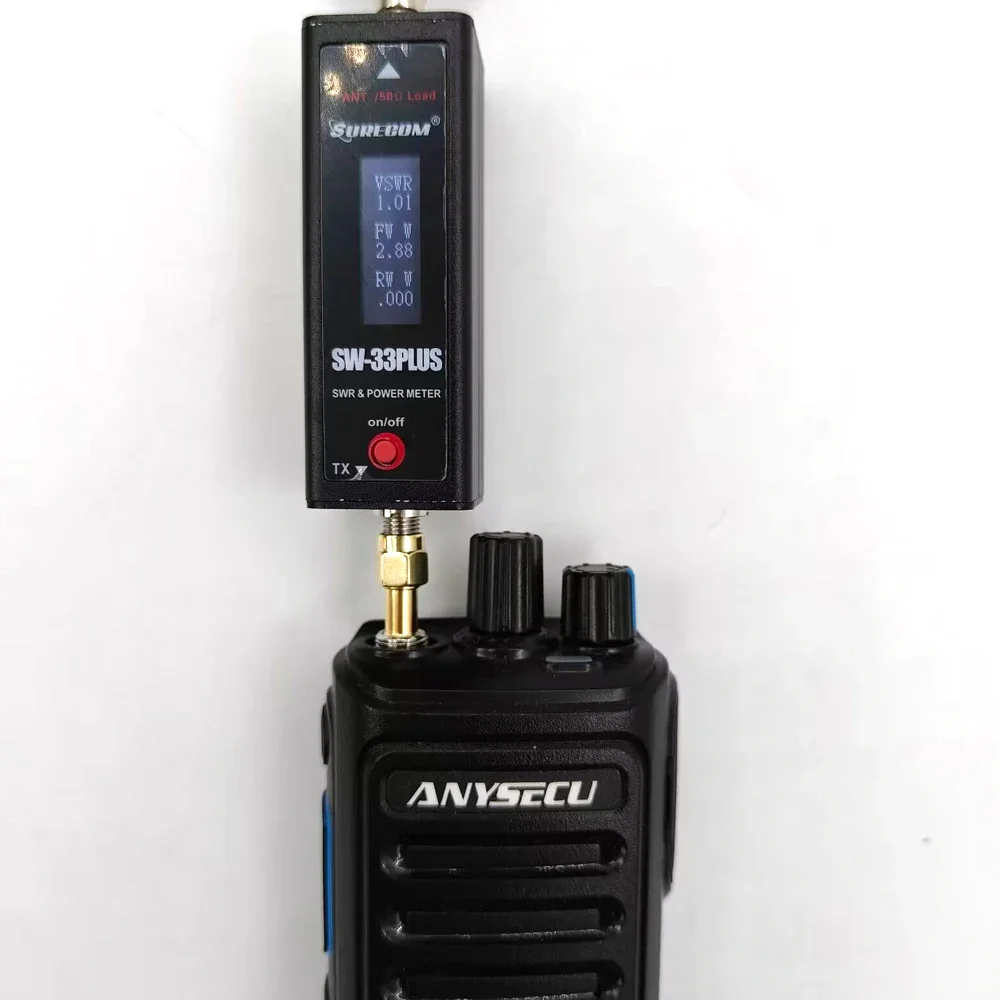

4. Lectura de potencia y ROE: miro potencia directa (lo que realmente entrega) y la reflejada; si el VSWR está alto, normalmente la reflejada sube y la directa no “aprovecha” energía en la antena.

Puntos técnicos importantes que en campo marcan diferencias:

• Potencia mínima para SWR: si el equipo empieza a detectar SWR a partir de un umbral (en este caso, 3 W), cuando transmites con niveles muy bajos puede que veas ROE poco estable o poco representativa. En esas situaciones, subo la potencia a un nivel donde tenga señal “usable” para medición.
• Rango de VSWR: el medidor cubre un espectro amplio (hasta valores elevados), así que sirve tanto para “ajuste fino” como para detectar problemas graves (conector flojo, antena mal fijada, cable con daño).
• Precisión (±5% en media): para ajuste y comprobación táctica, esa precisión me parece suficiente. Lo que no haría es usarlo como patrón metrológico para comparar calibraciones de laboratorio; para campo, sí te permite decidir si la antena está bien o no.

Lo he usado en escenarios realistas: noches con humedad y rocío, donde los conectores se cubren de micro-salpicaduras; y en rutas con cambios bruscos de ubicación del conjunto de antena (de terreno urbano a ladera con vegetación), donde la coincidencia puede variar si el elemento queda forzado o si el coax se dobla cerca de la base.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Diagnóstico rápido: intercalas, transmites y tienes ROE/VSWR y potencia directa/reflejada en pantalla. En campo esto vale oro.
• Formato portátil: permite comprobar sin “desarmar” ni montar un banco de medición.
• Conector SMA y 50 Ω: si tu equipo y cableado están bien encaminados (SMA compatible y 50 Ω), el flujo de trabajo es directo.

Aspectos mejorables (desde el uso real)

• Conectores SMA como punto débil práctico: en uso prolongado, el rendimiento dependerá mucho de que los SMA estén limpios y sin holguras. Recomiendo llevar un pequeño paño para limpieza y evitar manipular con guantes sucios.
• Lecturas cerca del umbral: si trabajas con potencia baja de la emisora, la ROE puede no ser tan “concluyente”. En esas circunstancias, hay que asegurar que estás transmitiendo un nivel dentro del rango eficaz de medición.
• Protección ambiental: en lluvia o polvo fino, si el medidor queda expuesto, el problema suele aparecer antes en conectores que en el LCD. Una funda simple y una rutina de desconexión al terminar ayudan más de lo que parece.

Consejos prácticos de uso y mantenimiento

• Antes de medir, comprueba visualmente el estado de la antena y del cable (roturas en el coax, trenzado suelto, marcas de apriete).
• Limpia conectores SMA con cuidado y evita “forzar” el roscado.
• No uses empalmes o adaptadores dudosos: cualquier transición extra introduce pérdidas y puede afectar la lectura de potencia reflejada.
• Al guardar, mantén el medidor y conectores secos; si ha habido humedad, lo dejo ventilando antes de cerrar la funda.

Veredicto del experto

Como wattmetro/medidor de SWR para antenas y walkies analógicos en 125–525 MHz, es una herramienta de campo muy útil. No lo compraría para calibraciones de precisión ni para sistemas digitales que requieran otros métodos de análisis, pero para comprobar “está bien o está mal” la coincidencia y detectar fallos típicos (conector, cable, antena mal ajustada) cumple con lo que yo necesito cuando el tiempo manda.

Si tu prioridad es diagnóstico rápido con equipo portátil, intercalado simple, lectura clara y funcionamiento dentro de los rangos de potencia habituales, lo recomendaría como parte del kit. Solo exigiría disciplina con los conectores SMA y con los niveles de potencia para que las lecturas de ROE tengan sentido operativo.
