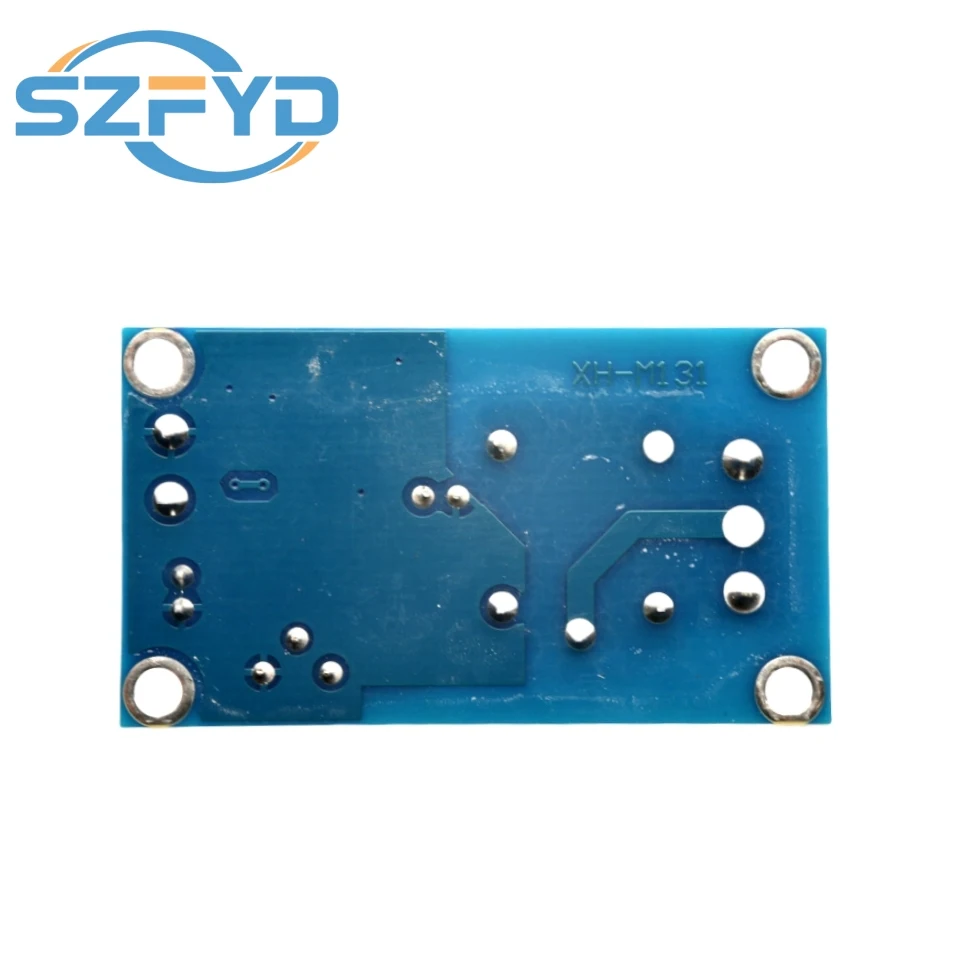

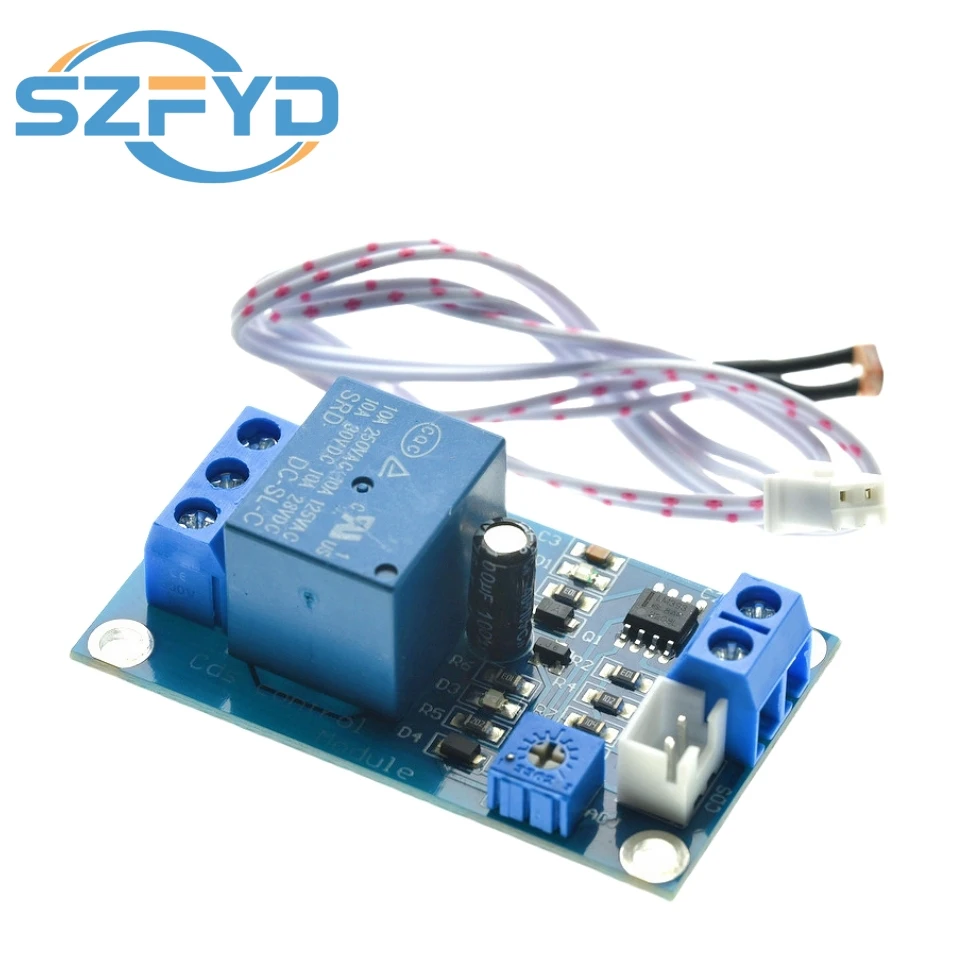

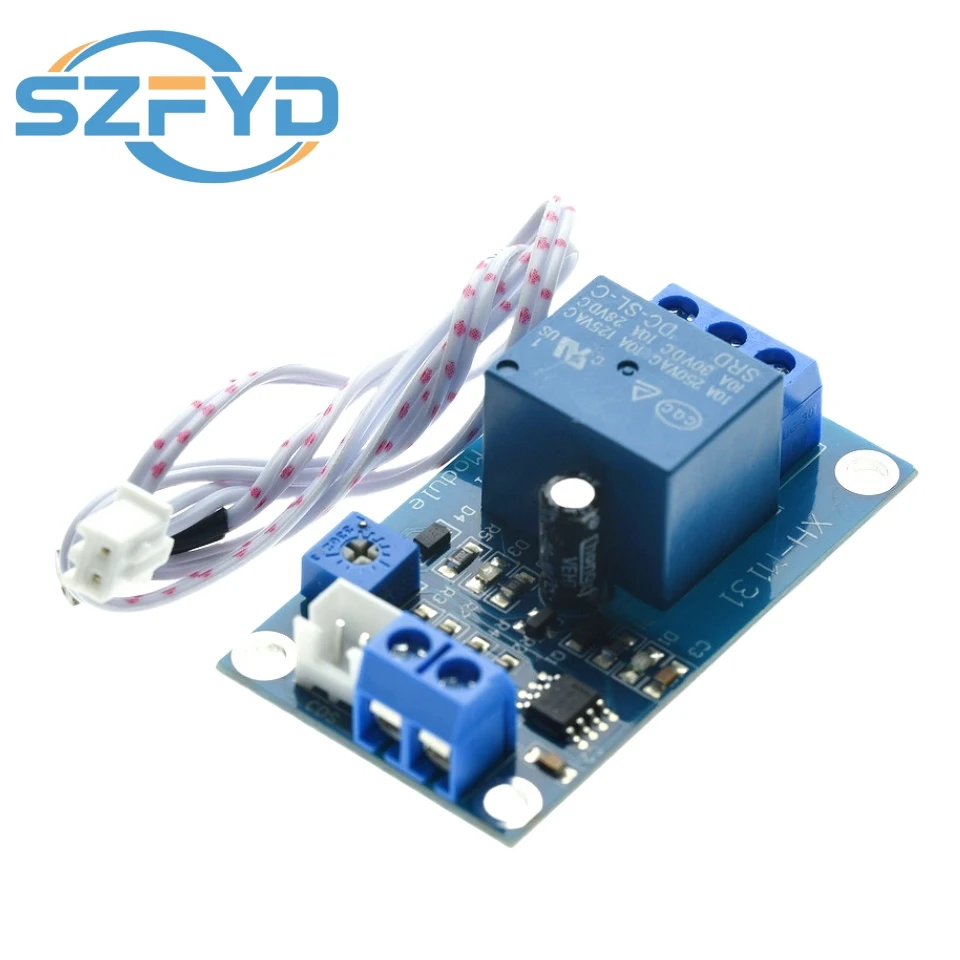

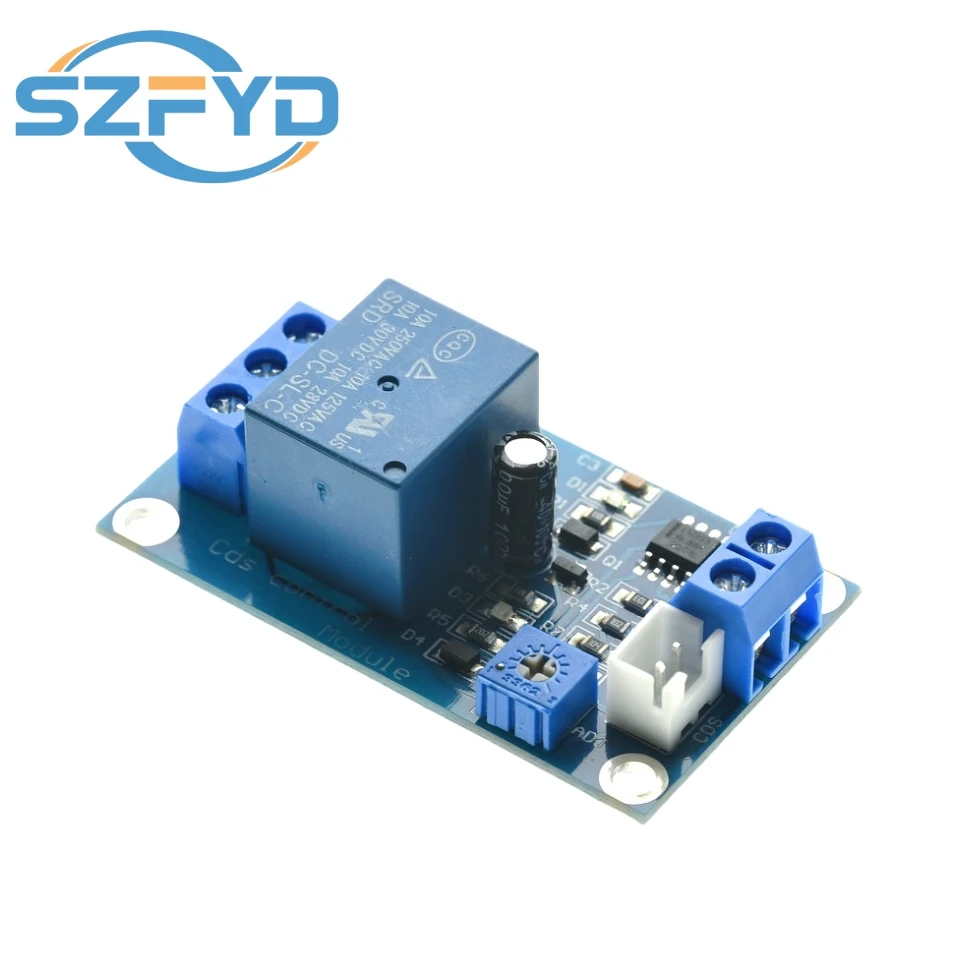

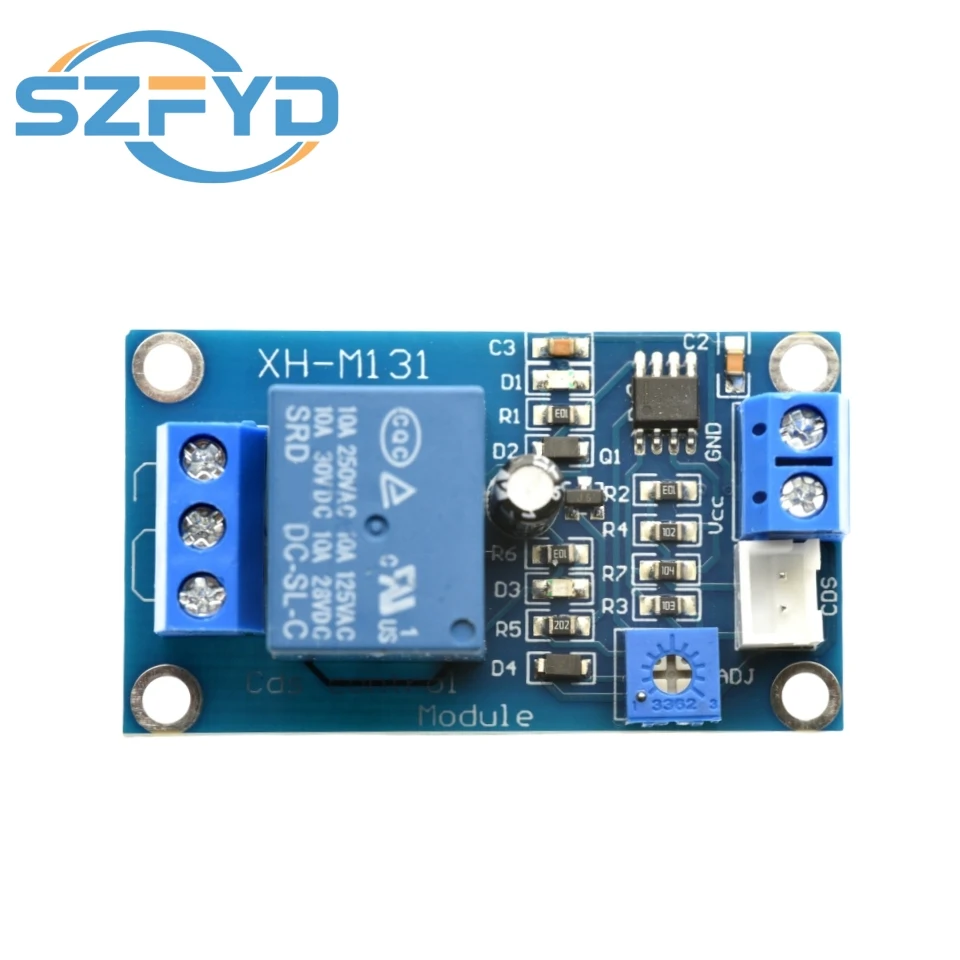

XH-M131 DC 5V/12V/24V interruptor de Control de luz módulo de relé fotorresistor Sensor de detección módulo de Control automático de brillo

Descripción del producto

Tamaño del módulo XH-M131: 53*31*19mm

El módulo se puede utilizar para la detección de luz y la detección de brillo.Tiene un indicador de alimentación (rojo) y un indicador de activación del relé (rojo) y cuatro orificios de montaje para tornillos M3, lo que facilita enormemente la instalación.La placa puede ajustar la fotosensibilidad a través de un potenciómetro, viene con un relé, se puede usar como una variedad de interruptores de control de detección de brillo, se puede usar en alumbrado público, etc., se enciende automáticamente por la noche, se apaga automáticamente durante el día y otros equipos que necesitan automatización.

Parámetros del tablero

1.El módulo adopta una fuente de alimentación de 12 V y tiene la función de conexión anti-reversa, y la conexión inversa de la fuente de alimentación no dañará el módulo;

2. La capacidad de carga de la interfaz normalmente abierta: CA 0 V--125 V/20 A, CC 0 V--14 V/20 A; La salida del módulo tiene tres puertos terminales comunes (COM), normalmente abiertos (CK), normalmente cerrados (CB), tres Los puertos equivalen a un interruptor de control dual. Cuando la bobina del relé está alimentada, el terminal común se conecta al terminal normalmente abierto y, cuando no hay energía, el terminal común se conecta al terminal normalmente cerrado; el terminal COM generalmente está conectado al polo negativo de la fuente de alimentación a través de la carga, y el terminal normalmente abierto está conectado al polo positivo de la fuente de alimentación.
