Análisis general del producto

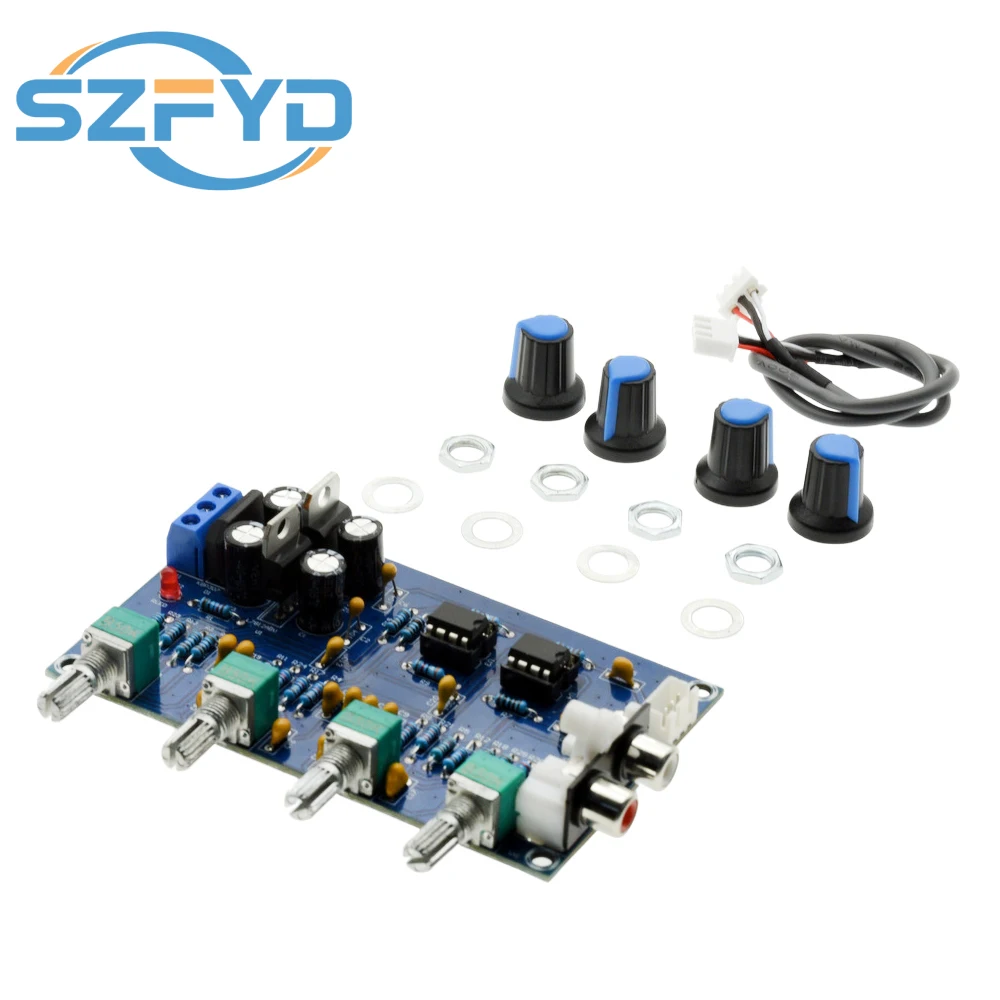

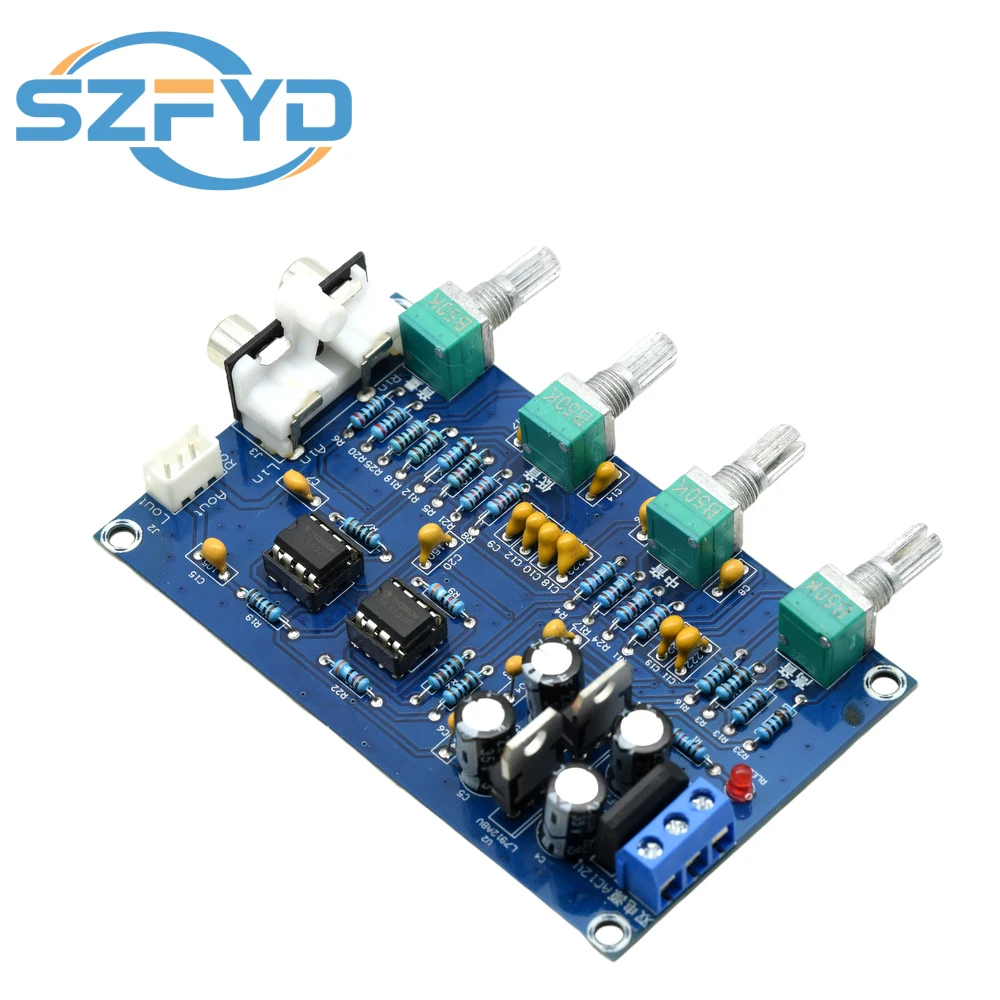

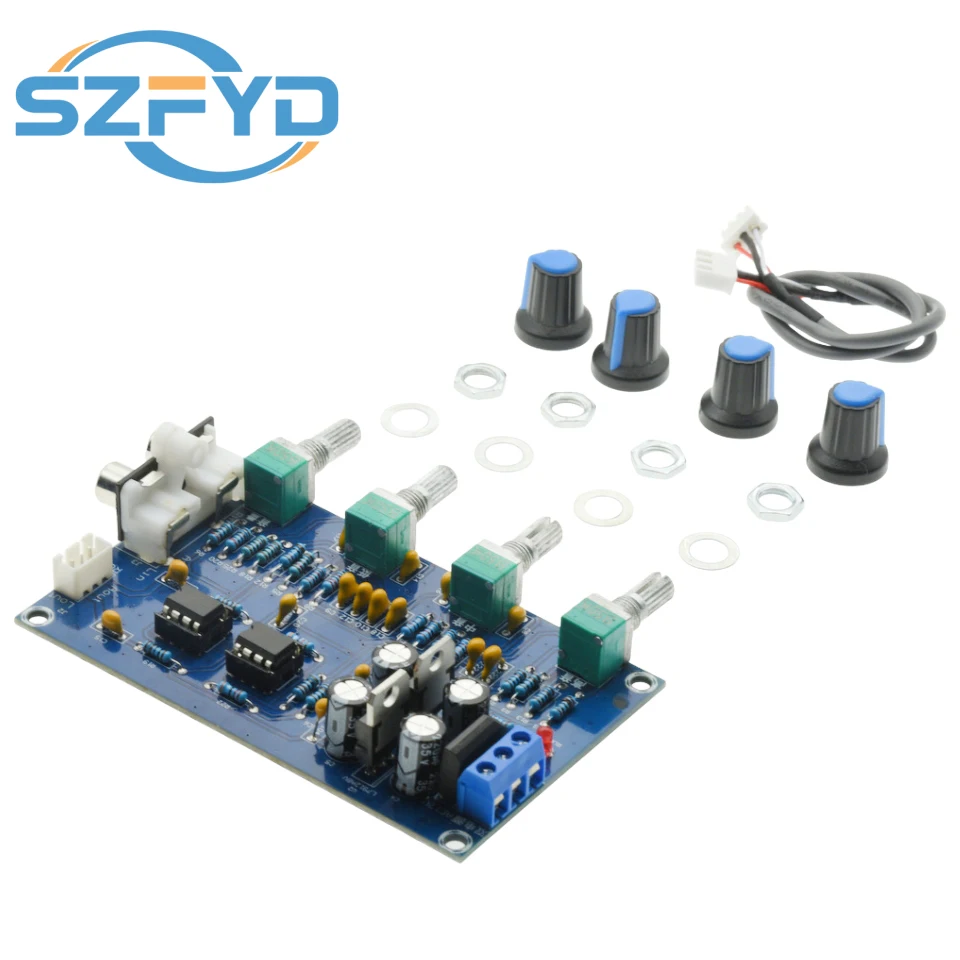

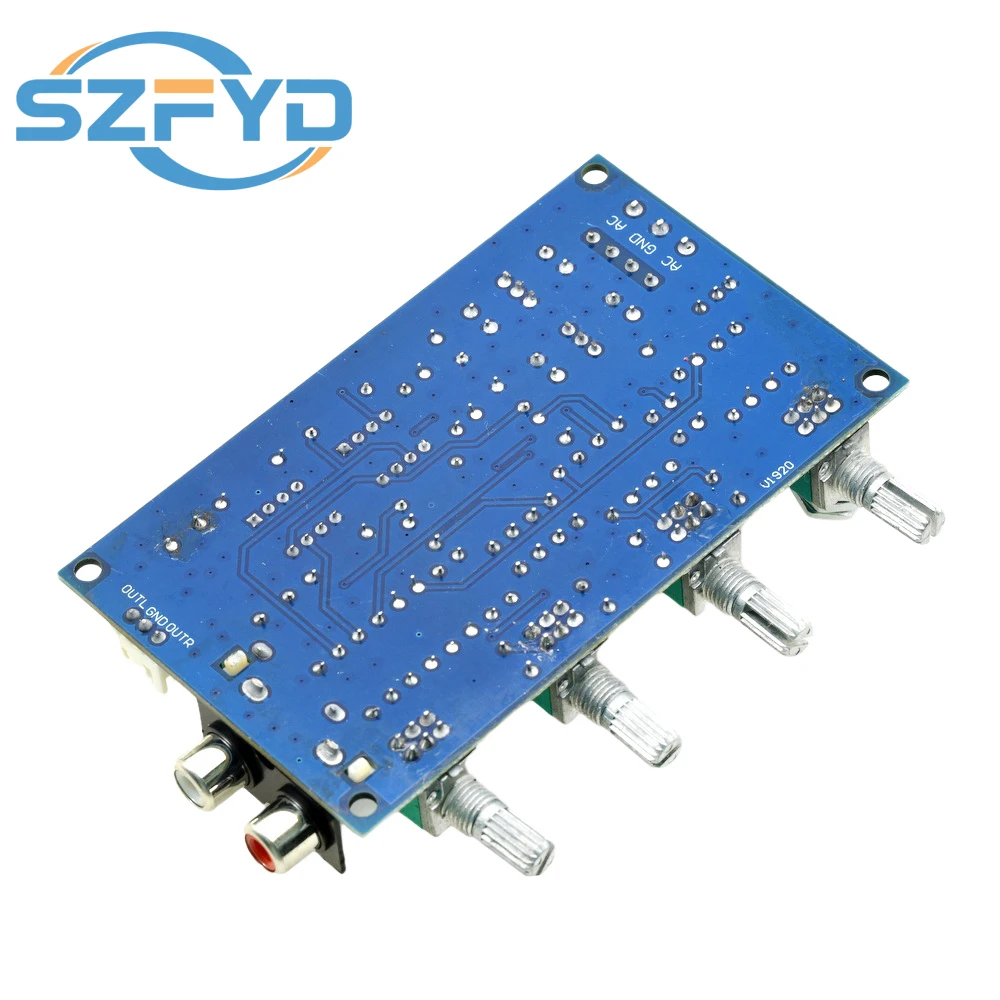

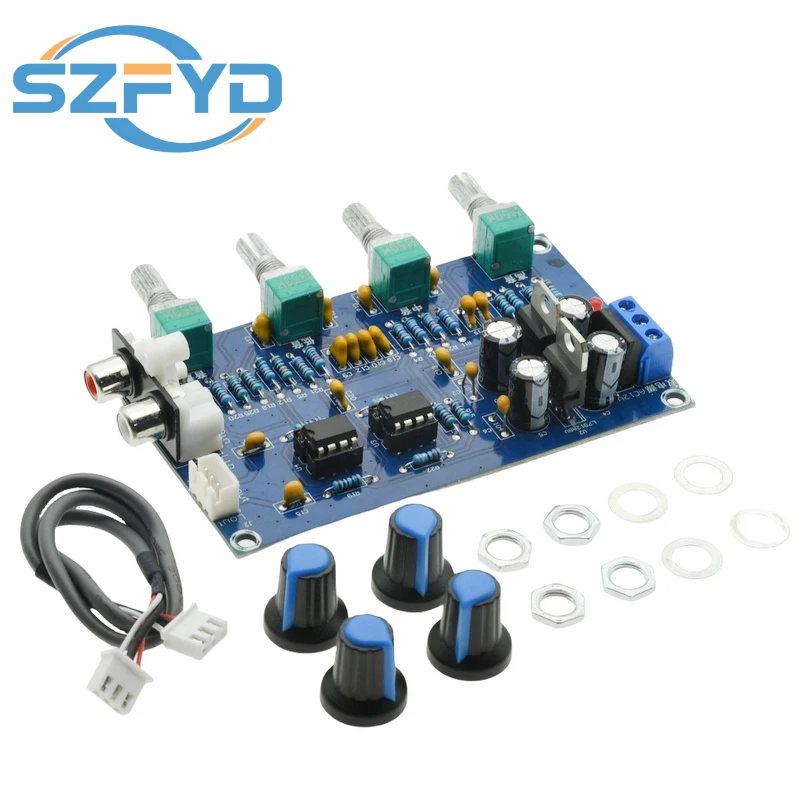

El XH-M164 es una placa de preamplificador y ecualizador estéreo diseñada para enriquecer la respuesta tonal de sistemas de audio DIY. Con un diseño que utiliza un NE5532 en zócalo para permitir cambios de chip, ofrece control independiente de agudos, medios, graves y un volumen general, todo en un formato compacto (105 mm x 54 mm). En mi experiencia, es un módulo pensado para integradores que buscan experimentar con la tonalidad de equipos de potencia o monitores de estudio sin invertir en módulos de diseño más complejos. En campo, su valor reside en la posibilidad de ajustar con precisión el “character” sonoro sin desbordar el recorrido de ganancia del sistema.
Calidad de materiales y construcción
Componentes y selección
Los componentes han sido escogidos para priorizar rendimiento acústico: condensadores de acoplamiento polar con acabado dorado, resistencias de película metálica al 1% y condensadores Philips CBB para las rutas de acoplamiento. El NE5532, un clásico en audio de bajo ruido, se ofrece en zócalo para facilitar reemplazos o pruebas con diferentes variantes de amplificación. Este enfoque facilita experimentación sin necesidad de rediseñar la placa.
Ensamblaje y robustez
La PCB está prevista para montaje en carcasa metálica, lo que ayuda a reducir interferencias y ruidos inducidos por el entorno. Los orificios de montaje (M3) y las dimensiones permiten integrarlo en racks o carcasas de proyectos existentes. El conjunto parece orientado a usuarios con algo de experiencia en soldadura y manejo de componentes passivos/activos, algo coherente con la propuesta de un módulo de hobby avanzado.
Funcionalidad y rendimiento en campo
Recreando escenarios reales
En rutas de campo o setups de varia movilidad (estudio móvil, sistema de monitores en una sala de ensayo improvisada), el XH-M164 permite modular por canales: graves, medios y agudos, además del volumen. Este tipo de ecualización es especialmente útil cuando la fuente no ofrece respuesta tonal óptima o cuando el recinto “filtra” ciertas frecuencias. En condiciones de viento y polvo moderado, la recomendación de instalación en una caja metálica se vuelve particularmente prudente para evitar humos de RF o ruidos de masa.
Alimentación y compatibilidad
El dispositivo requiere una fuente de alimentación simétrica de 12V a 15V CA (no incluida). En campo, esto implica disponer de un transformador o fuente adecuada, y recordar que la alimentación debe ser estable para no introducir humos de 50/60 Hz en la señal. Con un consumo de 5 W, la placa no es onerosa en terminos térmicos, pero en carcasas pequeñas conviene prever ventilación mínima y, si es posible, filtrado adicional para evitar picos transitorios de la red.
Interfaz y ergonomía de uso
Las salidas son borneras de 2.54 mm y entradas RCA, lo que facilita la conexión con la práctica habitual de equipos de sonido convencionales. Los cuatro potenciómetros lineales de alta precisión permiten una respuesta tonal fina, aunque en uso real conviene etiquetar y recordar el rango de ajuste para evitar desviaciones bruscas durante actuaciones o sesiones de calibración. En comparación con enfoques de ecualización más complejos, este módulo ofrece una experiencia más directa y, por tanto, más adecuada para ajustes rápidos entre escenas o lugares.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Control independiente de graves, medios y agudos con un volumen integrado, lo que ofrece flexibilidad tonal sin necesidad de módulos externos.
- NE5532 en zócalo: facilita intercambios para pruebas de carácter sonoro y posibles mejoras, manteniendo un enfoque práctico para usuarios avanzados.
- Componentes de calidad para un módulo de DIY que busca claridad y bajo ruido en la ruta de señal.
- Diseño compacto y montaje relativamente sencillo para proyectos personalizados.
- Construcción que favorece la minimización de ruidos y de interferencias cuando se coloca en una caja metálica.
Aspectos mejorables
- Falta fuente de alimentación incluida; en condiciones reales se debe planificar una fuente simétrica adecuada y bien aislada.
- La necesidad de conocimientos de soldadura para montaje puede excluir a principiantes; añadir un kit con guía de montaje o una versión pre-montada reduciría el umbral de entrada.
- Carece de protección de entrada/salida externa (p. ej., fusibles o protección contra sobrecorriente), lo que podría ser deseable en instalaciones portátiles.
- No se mencionan características de calibración o autoajuste; si se integrara una pequeña guía de línea base de ecualización, facilitaría la repetibilidad entre escenarios.
- La compatibilidad con diferentes niveles de señal lineal es buena, pero algunas aplicaciones exigentes podrían beneficiarse de una salida buffer o de un esquema de ganancia adicional para prevenir desbordamientos con fuentes muy dinámicas.
Consejos prácticos de uso y mantenimiento:
- Mantén la caja metálica adecuadamente aterrada y blindada para evitar ruidos de ferritas.
- Revisa las soldaduras y el zócalo del NE5532 de vez en cuando; el reemplazo de chip debe hacerse con el equipo desenchufado y sin tensiones en la placa.
- Si el sonido parece “frío” o falto de dinámica, calibra primero la ganancia de entrada y luego ajusta los graves, medios y agudos para evitar distorsión por ganancia excesiva en cualquier canal.
- Prioriza fuentes de alimentación lineales o bien filtradas para minimizar ruidos de la red que se puedan acoplar por la alimentación.
Veredicto del experto
El XH-M164 es una solución eficaz para aficionados que buscan un ecualizador de alto grado de personalización en un formato compacto. Su mayor valor reside en la posibilidad de perfilar el sonido por canal y, gracias al zócalo del NE5532, experimentar con variantes de respuesta tonal sin reconfigurar todo el circuito. Es especialmente adecuado para proyectos de monitores de estudio improvisados, sistemas Hi-Fi modulares y setups de campo donde la tonalidad debe ajustarse con precisión ante cambios de recinto o fuente de señal.
Recomiendo usarlo en entornos donde exista una carcasa de metal bien conectada a tierra, con una fuente de alimentación estable y una ruta de señal clara (RCA de entrada, salida a amplificador). No es un producto plug-and-play para principiantes, pero en manos adecuadas ofrece una ruta sólida para explorar y afinar la respuesta tonal con rigor técnico. Si se busca mayor robustez para uso móvil extremo o facilitar la instalación, valdría considerar una versión pre-montada o añadir protecciones básicas y un pequeño diseño de encabezado para facilitar el cableado sin perder la integridad de señal.
