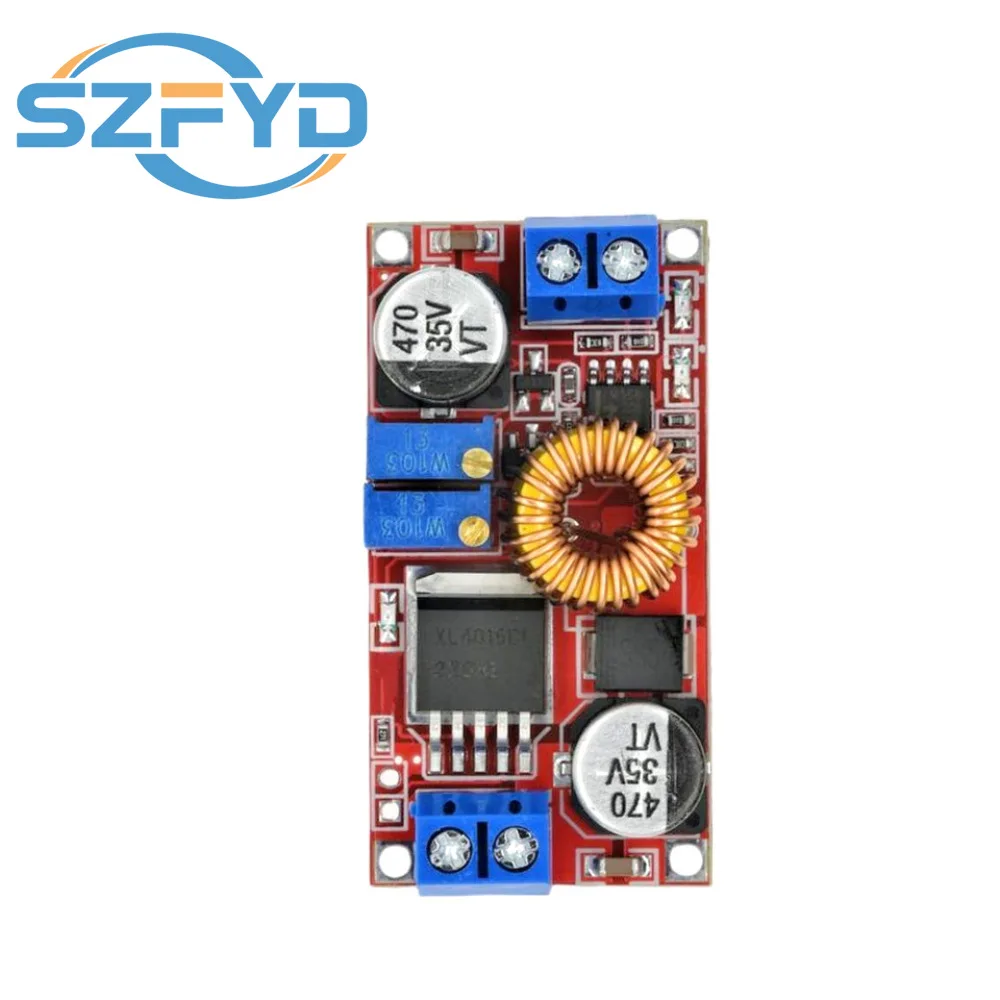

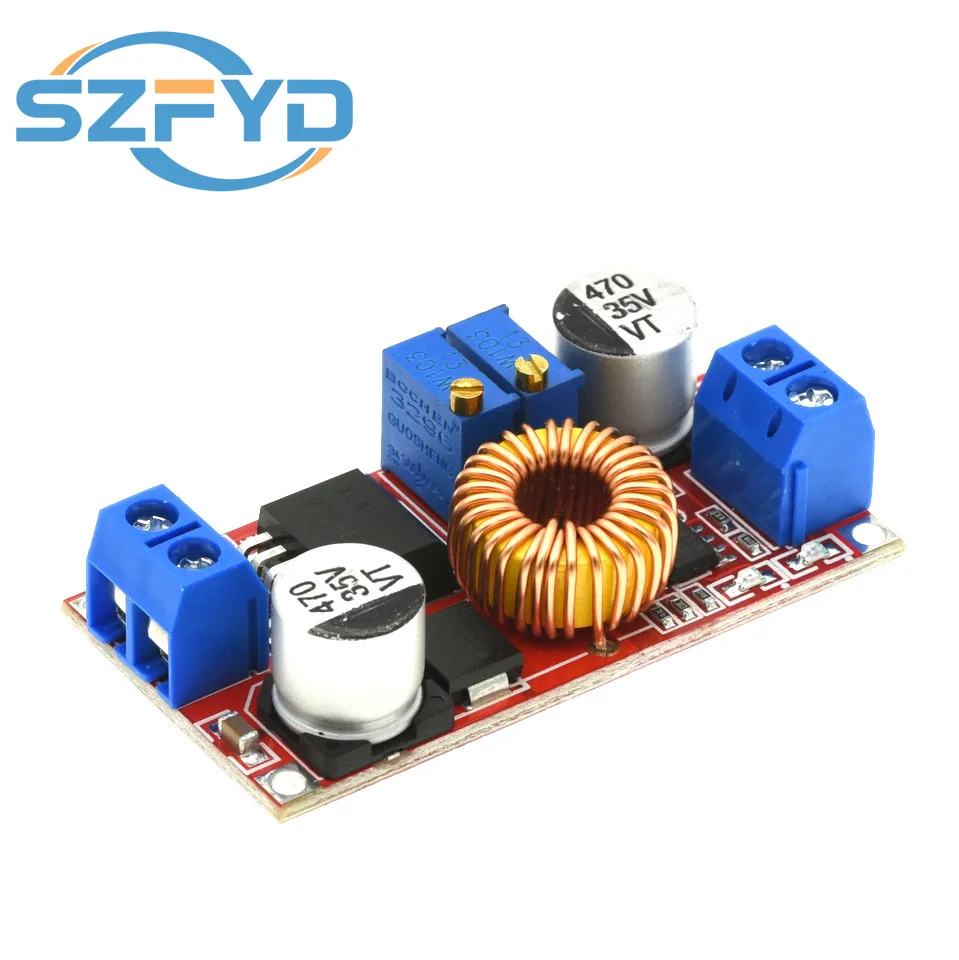

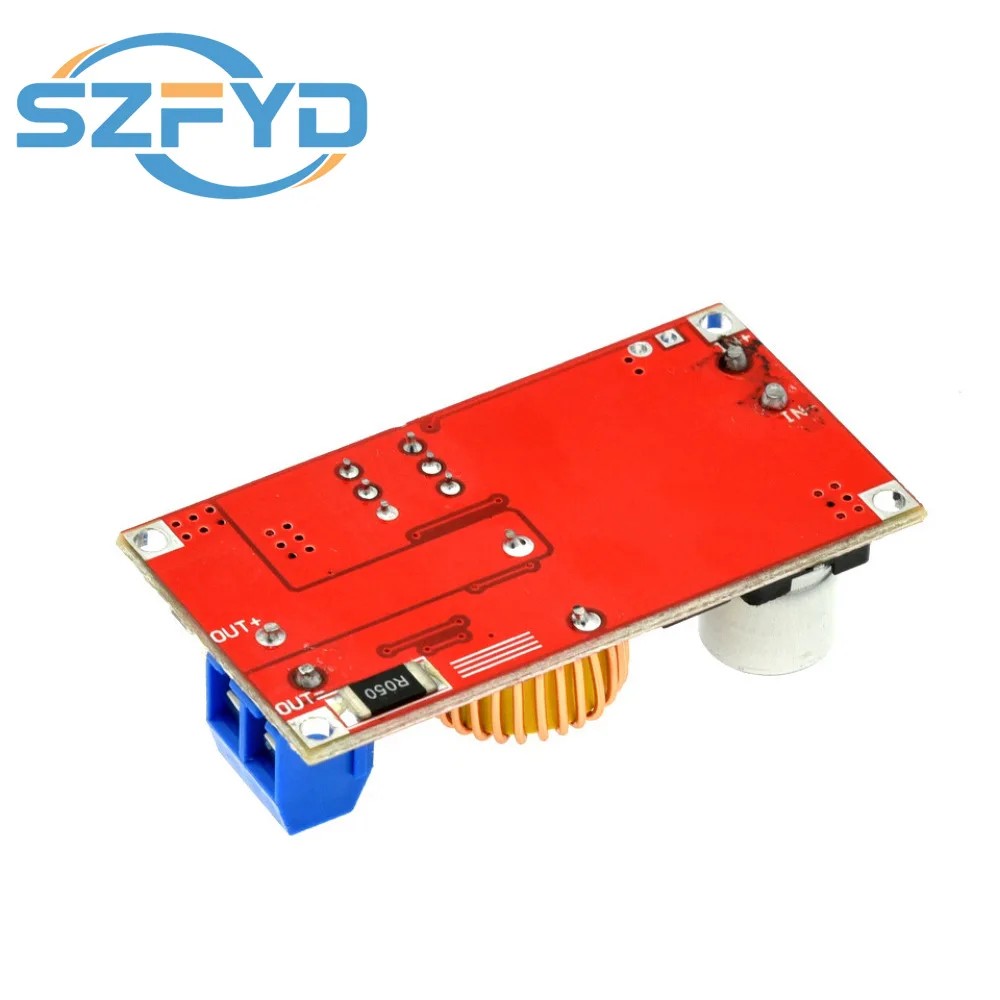

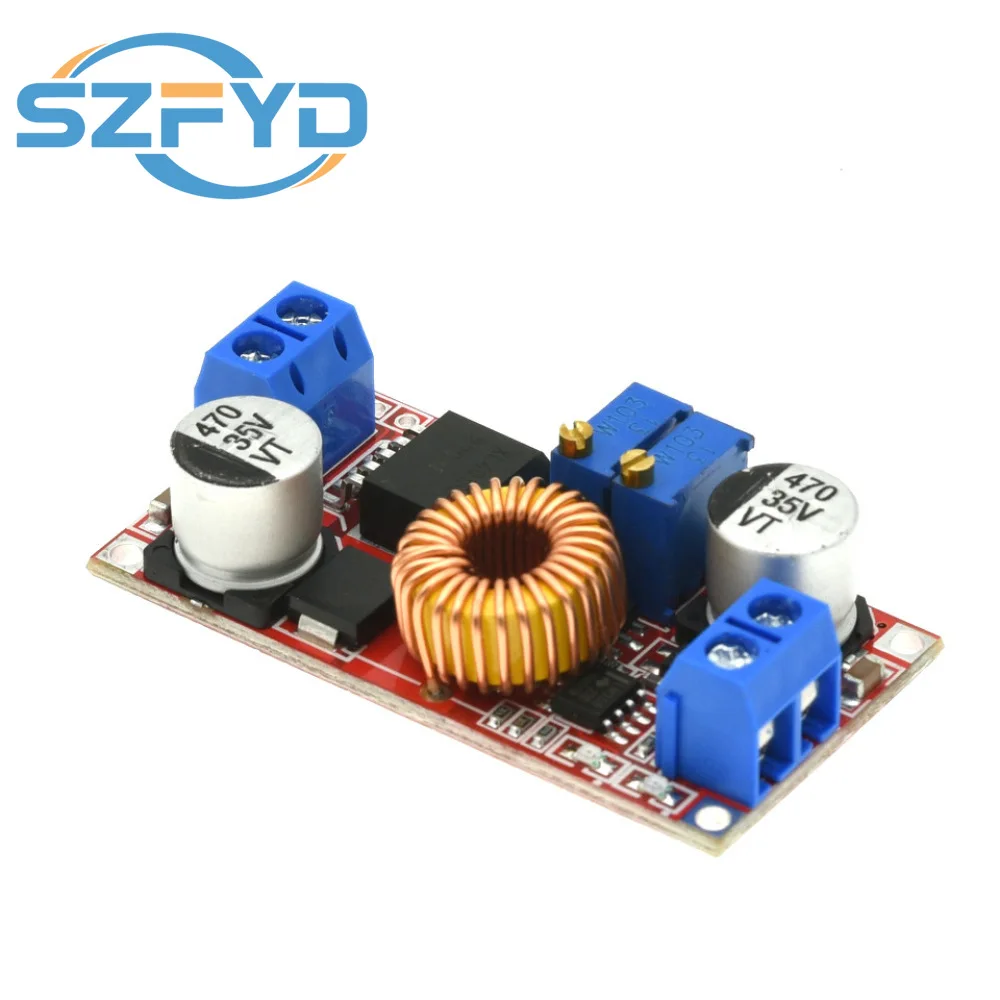

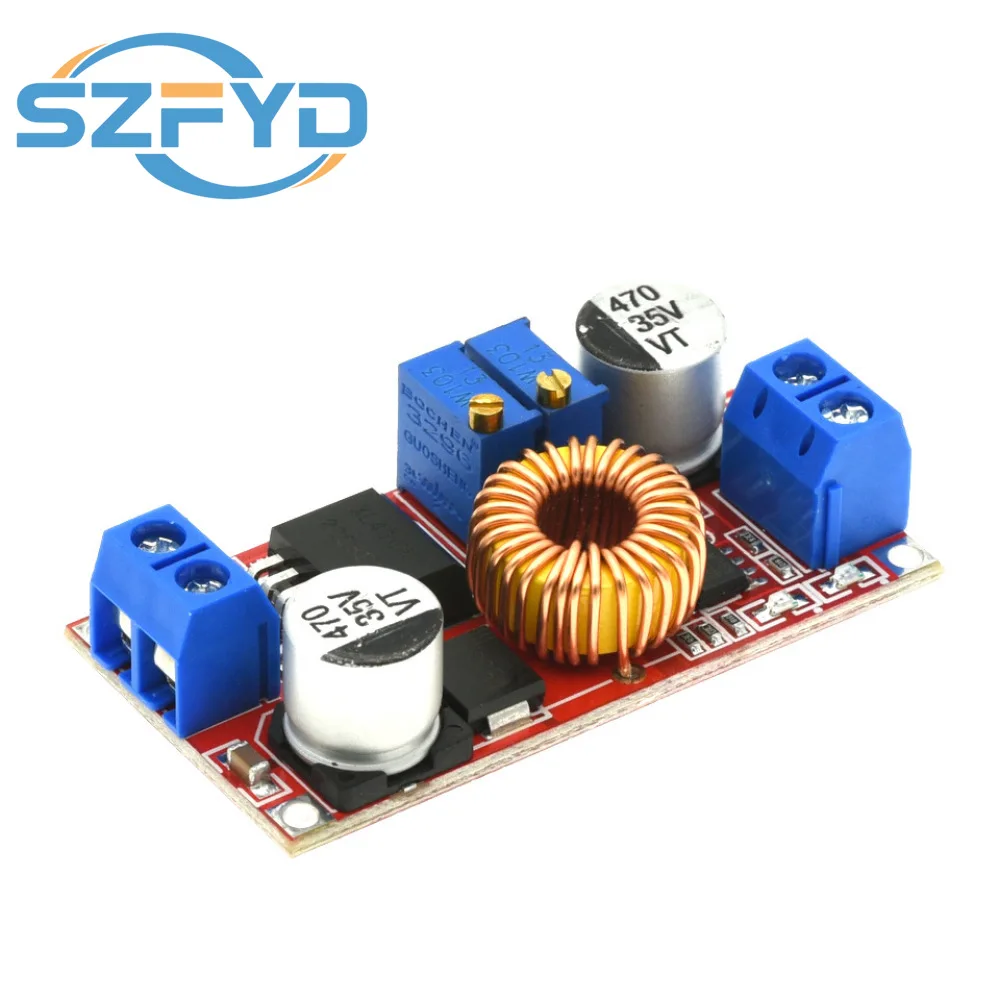

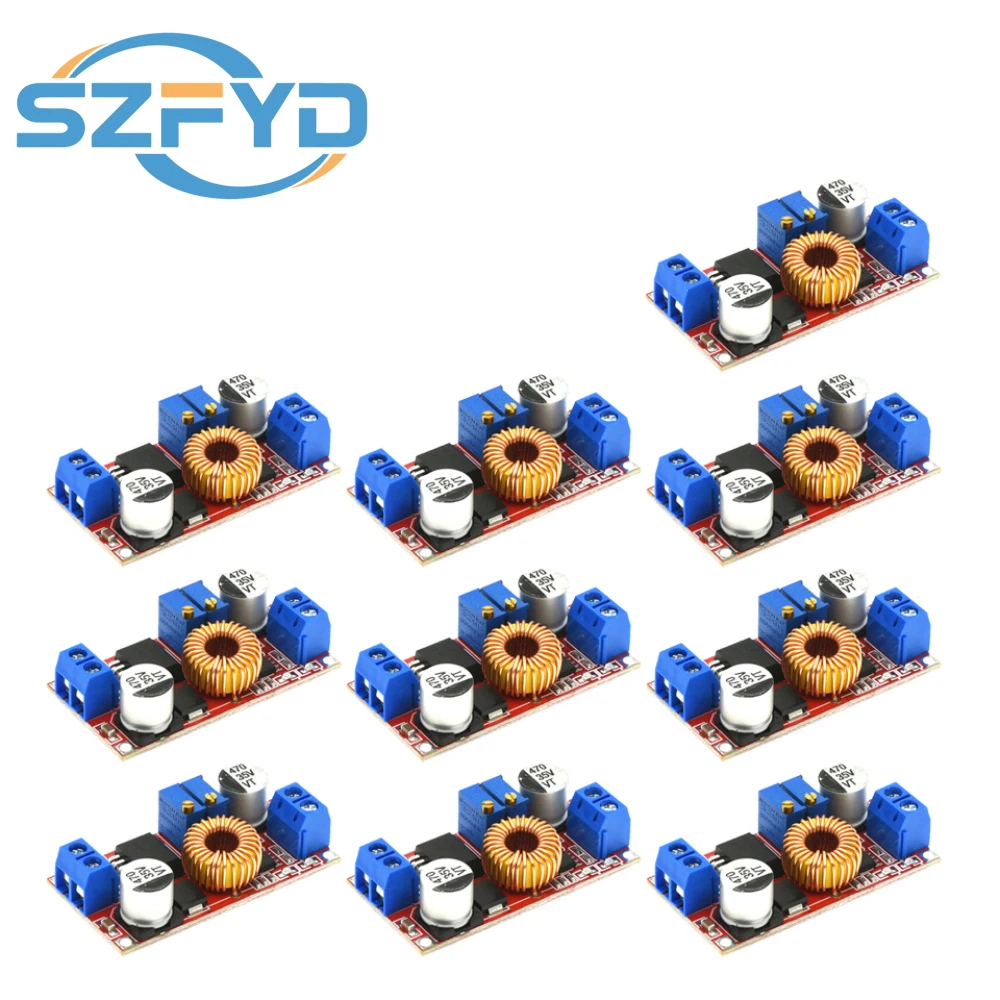

XL4015 módulo DC-DC reductor ajustable 0,8V-30V desde 5V-32V

Análisis general del producto

He usado módulos buck ajustables tipo XL4015 en el banco de pruebas y también integrados en montajes “de campo” para alimentar sistemas de 5V/12V desde fuentes con tensiones variables o para convertir una batería de coche (o una batería externa) en una salida estable con control independiente de tensión y límite de corriente. En el uso real, este tipo de módulo se entiende mejor como un “regulador de trabajo” para proyectos donde necesitas proteger la carga y no depender de una fuente comercial ya certificada.

El punto clave, para mí, no es solo el rango de trabajo, sino que sea reductor DC-DC no aislado: la referencia de masa de entrada y salida es común, y eso condiciona el tipo de integración que te conviene hacer (y, sobre todo, cómo evitas errores de polaridad y lazos de masa).

Calidad de materiales y construcción

En este formato de placa pequeña, la construcción suele estar orientada a electrónica de bancada más que a robustez mecánica “táctica”. El componente más delicado en el uso prolongado no es tanto el encapsulado, sino el conjunto de conexiones: terminales y soldaduras en bornes, y la fijación si lo montas en un caja. Cuando he integrado módulos similares en una caja estanca para rutas, lo que marca la diferencia es lo siguiente:

• Protección frente a vibración: si el módulo queda suelto o apoyado sin fijación, las tensiones mecánicas acaban afectando al contacto o a las soldaduras. Yo recomiendo fijar con separadores y hacer alivio de tracción en los cables.
• Gestión térmica: aunque el módulo trabaje con una limitación de corriente ajustable, el calentamiento existe. En sesiones largas (por ejemplo, alimentar un equipo durante horas mientras haces patrulla nocturna o un punto de observación), el módulo agradece ir con margen de ventilación y, si el montaje es continuo, añadir disipación por contacto (sin forzarla).
• Conectividad y polaridad: al ser no aislado, la polaridad tiene más consecuencias. En campo, con lluvia fina o guantes, el “fallo humano” es la principal causa de avería. Aquí ayuda mucho el uso de conectores polarizados y cableado bien rotulado.

Funcionalidad y rendimiento en campo

Donde estos módulos funcionan de manera sólida es en escenarios de alimentación variable: batería de vehículo que arranca con picos, power bank con carga interna que “se pone nerviosa” con consumos inestables, o una batería Li-ion que quieres cargar o descargar controlando parámetros. Para mí, el flujo de trabajo típico ha sido:

1. Ajustar tensión objetivo primero (control de voltaje).
2. Ajustar el límite de corriente después (control de corriente).
3. Verificar con multímetro bajo carga real.

Eso es especialmente útil cuando no tienes una carga “ideal” o cuando el consumo varía por ciclos (arranque de ventilador, iluminación por fases, equipos que entran y salen de modo). El control de corriente actúa como red de seguridad: si el sistema pide más de lo previsto, el módulo limita en vez de dejar que la batería “se desmadre”.

En cuanto a rangos, he trabajado con salidas dentro de la zona media para alimentar electrónica sensible (sensores, registradores de datos, pequeños routers o pantallas), y la regulación se comporta de forma coherente para el tipo de módulo: la frecuencia de conmutación típica (en torno a cientos de kHz) hace que el rendimiento sea bueno sin necesidad de transformador. Ahora bien, en entornos donde el cableado es largo o sin buen filtrado, es normal que aparezcan ruidos (medibles como pequeñas oscilaciones) o interferencias en equipos cercanos. En campo, el remedio suele ser el mismo: cable corto para la salida, buena masa de retorno y, si hace falta, condensación adicional cerca del consumo.

Un detalle importante: al ser buck no aislado, no puedes tratar la salida como si estuviera “flotante”. He visto problemas al mezclar masas con otras fuentes (por ejemplo, cuando se conecta también un equipo a chasis o a otra alimentación con referencia distinta). Si integras un sistema completo, lo sensato es mantener una topología de masas coherente y evitar que distintos circuitos “se reconcilien” a través de tierra del arnés.

Por último, los límites de temperatura de uso (rango ampliado respecto a exterior) dan tranquilidad para temporadas frías o con exposición, pero no sustituyen la buena práctica: en frío, la batería que alimenta cambia su comportamiento y el módulo puede enfrentarse a condiciones eléctricas distintas; en calor, el margen térmico real depende del disipador y del flujo de aire.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Ajuste fino de tensión y límite de corriente, muy útil para controlar baterías y cargas con demanda variable.
• Formato compacto, fácil de integrar en cajas de proyecto y en mochilas técnicas.
• Versatilidad de rangos (entrada amplia en DC y salida ajustable), lo que amplía el abanico de usos entre 5V y sistemas más altos.
• No depender de herramientas especiales: con multímetro y práctica, puedes calibrar ajustes de manera repetible.

Aspectos mejorables (o, mejor dicho, cosas que yo tendría en cuenta al montar)

• No aislado: requiere disciplina de polaridad y de referencia de masa. Si tu aplicación pide aislamiento galvánico, este tipo de módulo no es la herramienta adecuada.
• Concentración térmica en montaje real: en sesiones largas, conviene pensar en disipación desde el diseño del contenedor.
• Protección eléctrica y de usuario: el módulo por sí solo no hace magia con fusibles, bornes seguros o protección frente a inversión accidental. En campo, yo priorizo un fusible en la entrada y conectores que impidan el error.
• Compatibilidad con equipos “delicados”: si alimentas electrónica con sensibilidad a ruido, hay que cuidar filtrado y cableado.

Consejos prácticos de uso y mantenimiento

• Monta siempre con cables de sección adecuada y evita tiradas largas en la salida.
• Ajusta con multímetro bajo condiciones lo más parecidas posible a la carga real.
• Revisa tornillería/soldaduras tras rutas con vibración.
• Mantén limpio el conectorado (polvo/arena) y usa fundas termorretráctiles o bridas para alivio de tensión.
• Si se usa en ambiente húmedo, encapsula el conjunto dejando que el calor tenga salida (o disipador externo), pero sin “bañarlo” de agua estancada sobre la placa.

Veredicto del experto

Para mí, este tipo de módulo XL4015 es una herramienta práctica cuando necesitas convertir DC con salida ajustable y límite de corriente en montajes donde puedes controlar el cableado y la referencia de masas. Lo recomendaría para alimentación de sistemas auxiliares (iluminación, sensores, cargadores de baterías con control por limitación, alimentación de prototipos y automatismos) siempre que lo montes con criterio: fusible en entrada, buena disipación, conectores polarizados y cableado ordenado. Donde no lo pondría es en instalaciones que dependan de aislamiento galvánico o donde no tengas control sobre masas y rutas de retorno.
