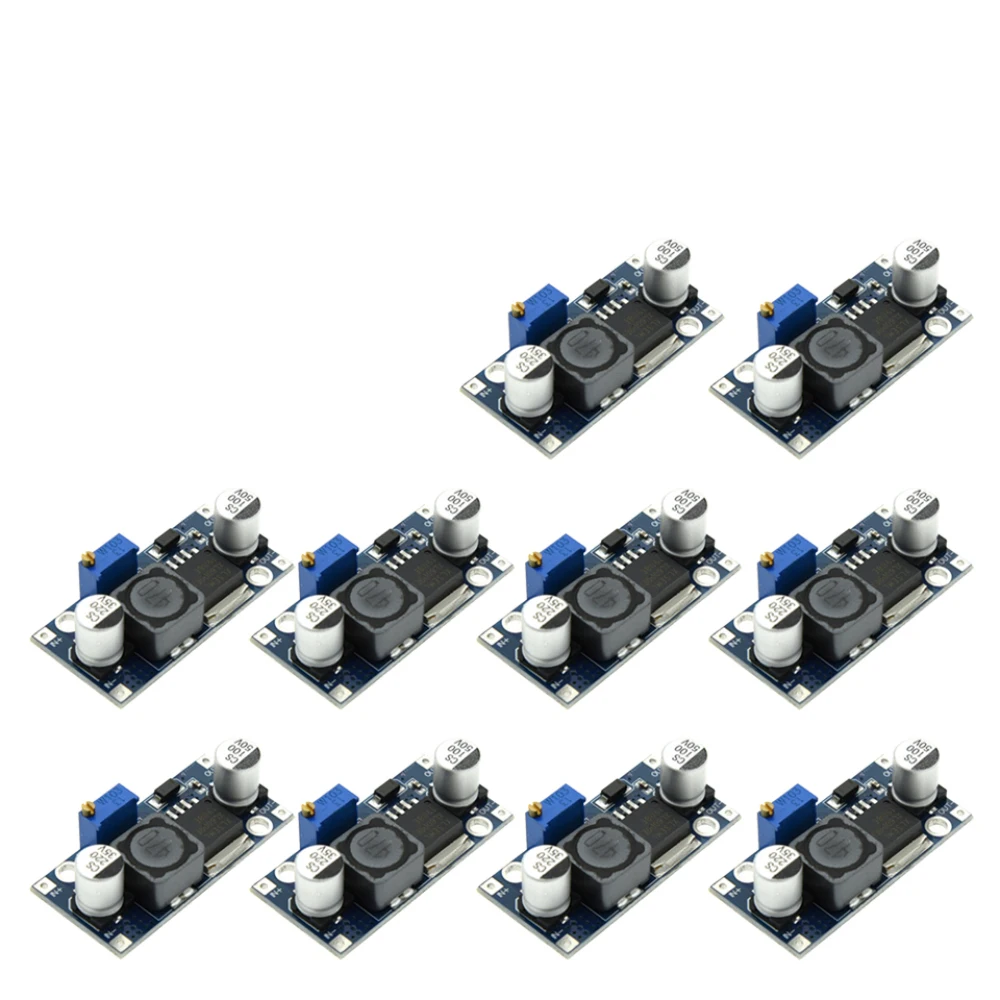

XL6009 4A Módulo Elevador 5-32V a 5-50V DC-DC

Análisis general del producto

Llevo más de una década usando convertidores DC-DC en montajes de campo, desde alimentar accesorios de visión nocturna en maniobras con unidades de reserva hasta hacer funcionar arrays de sensores en cursos de supervivencia en los Pirineos. Este módulo XL6009 se ha convertido en un básico de mis kits de alimentación táctica desde que lo probé por primera vez hace seis meses. Es un convertidor boost de segunda generación basado en el chip XL6009E1, que sustituye a los antiguos modelos con LM2577 que dominaban el mercado hasta hace poco. Su propuesta de valor es sencilla: toma una tensión de entrada baja de fuentes de alimentación comunes en campo (power banks USB, baterías de vehículo 12V, packs de Li-Ion) y la eleva hasta el voltaje que necesite tu equipo táctico u outdoor, hasta 50V, sin malgastar la mitad de la capacidad de la batería en calor. No es un equipo llamativo, pero es ese tipo de componente pequeño que resuelve grandes quebraderos de cabeza cuando estás en el monte y tu módulo de comunicaciones de 12V no arranca con un power bank de 5V.

Calidad de materiales y construcción

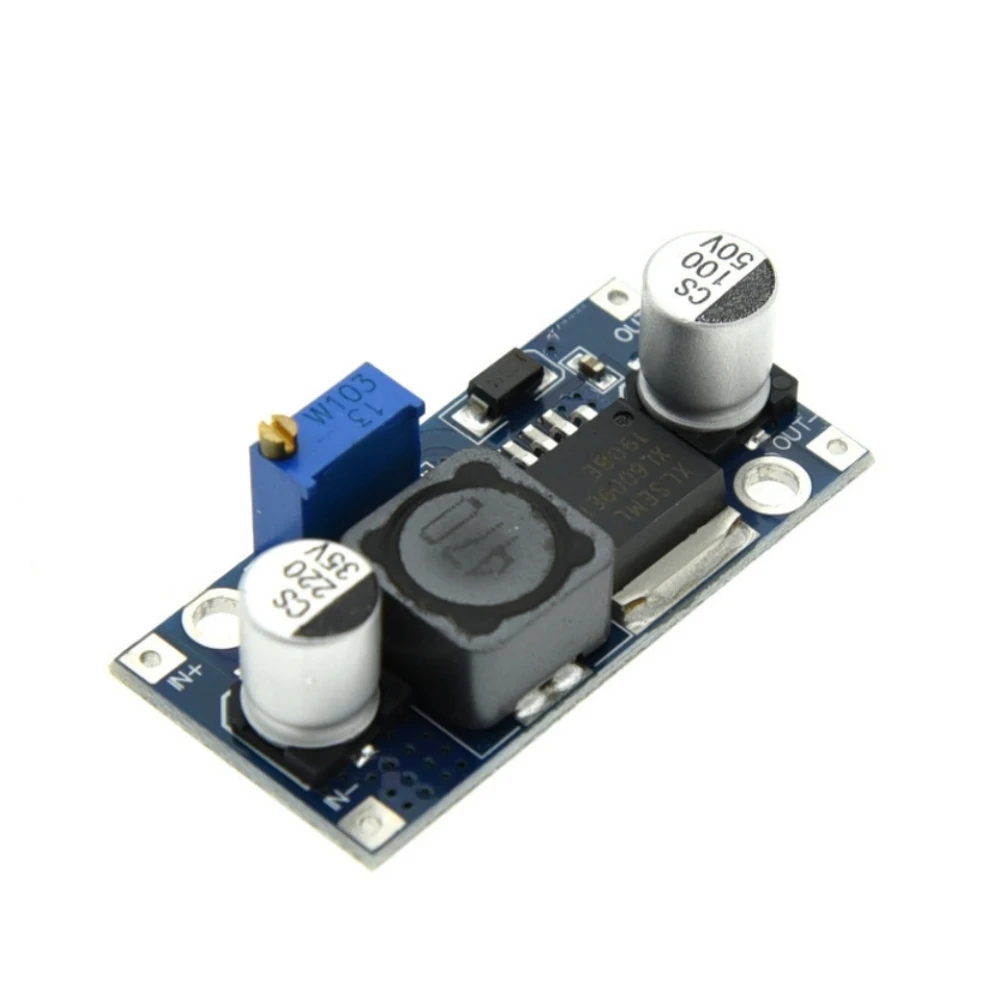

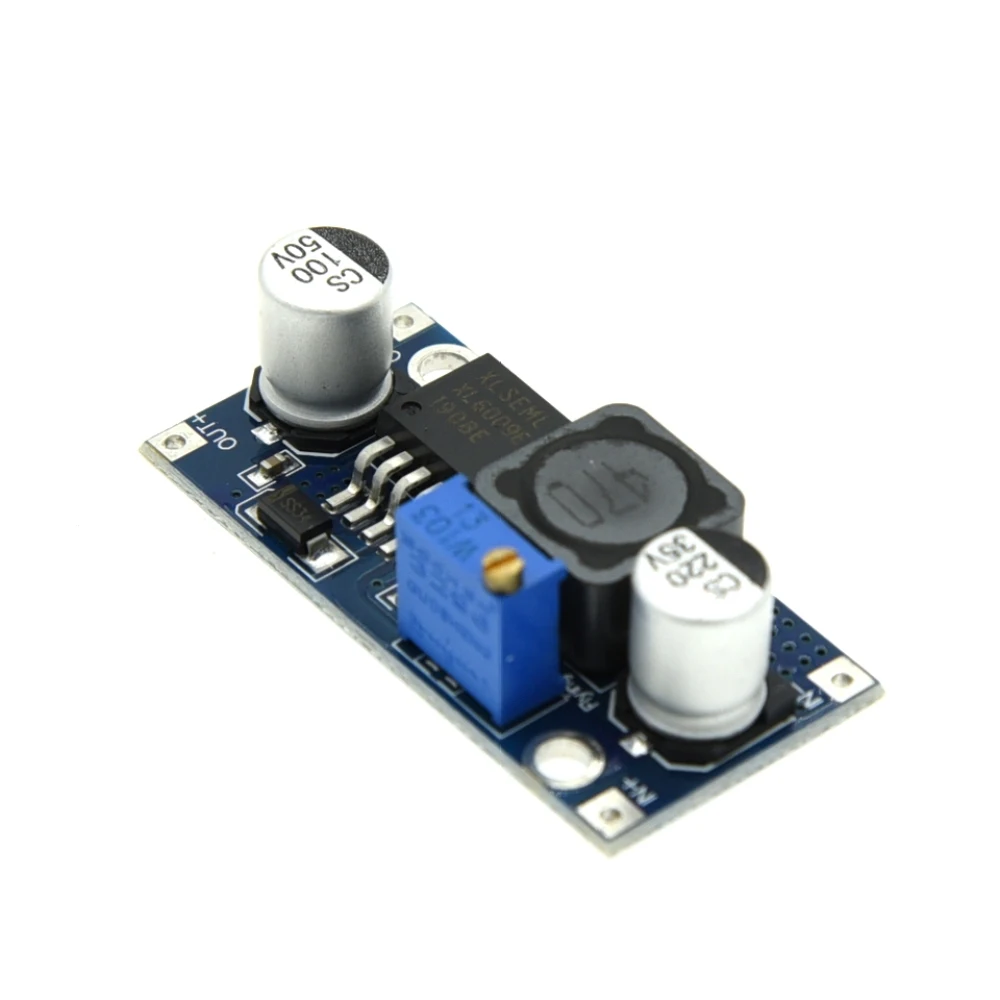

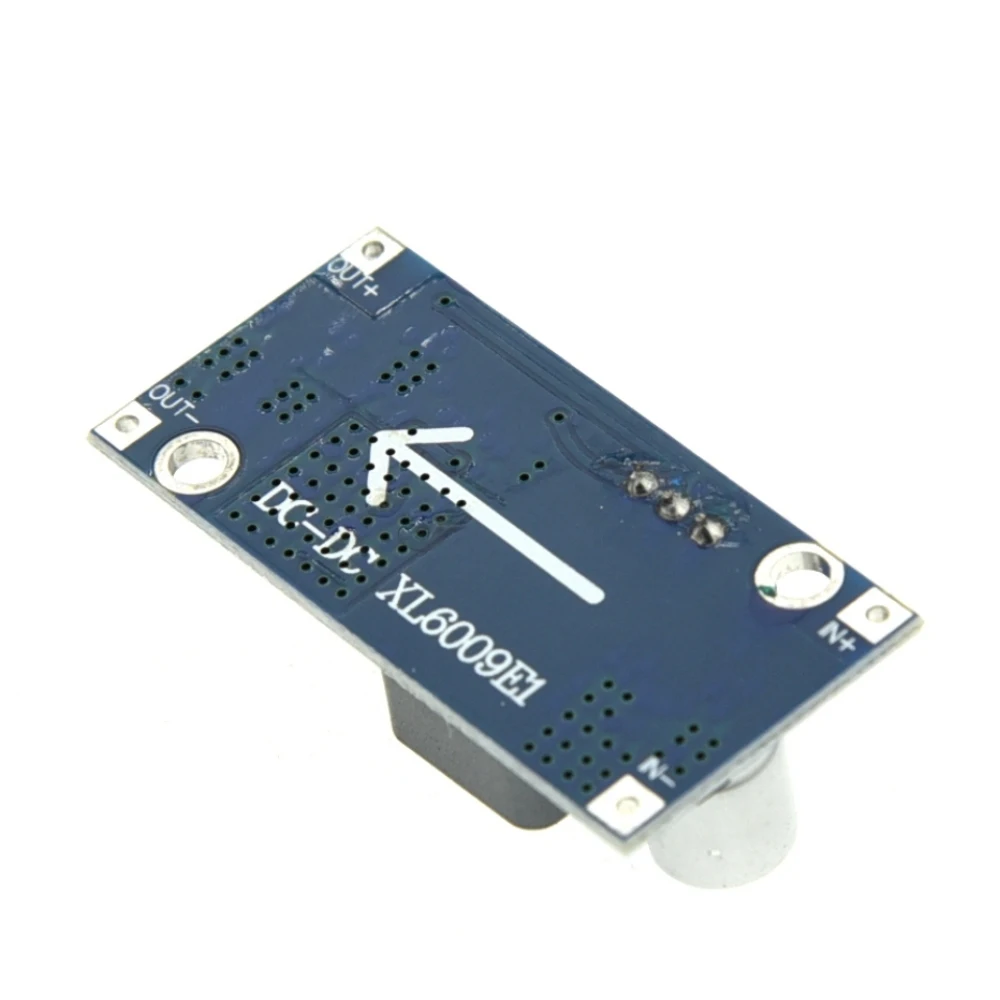

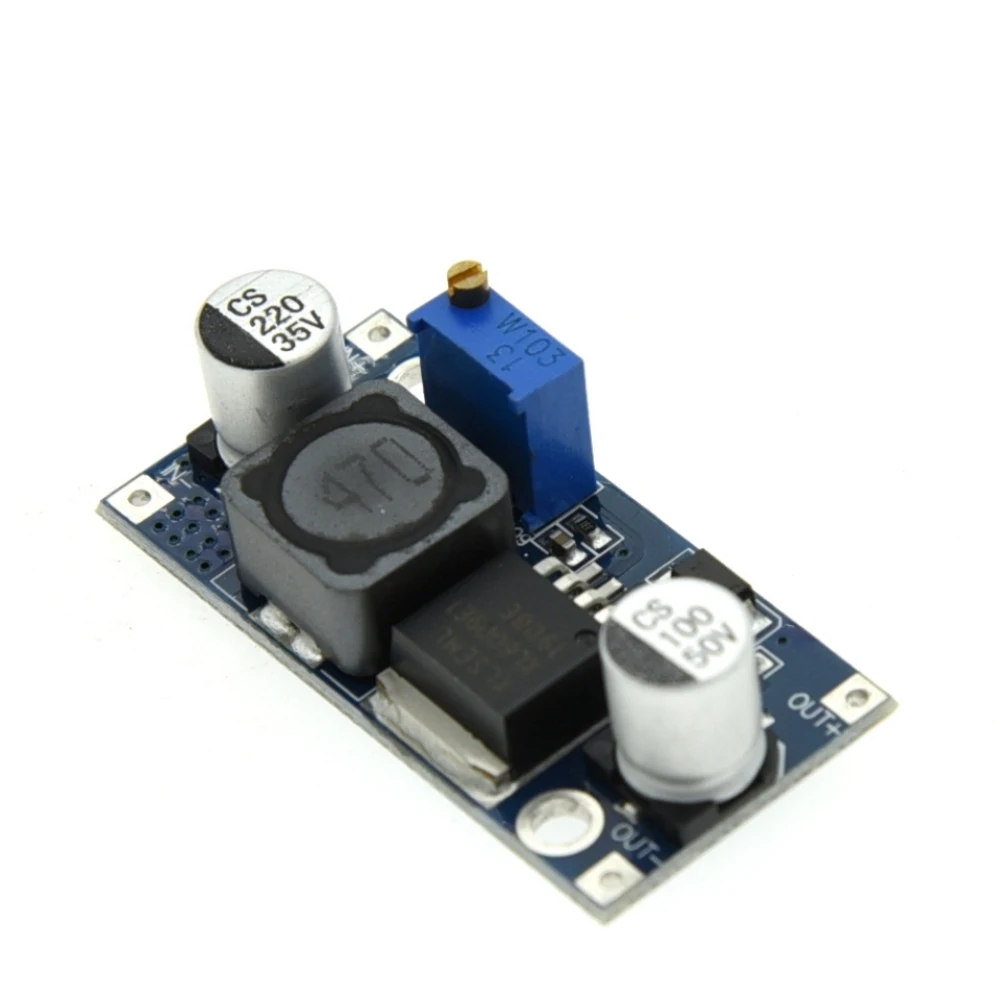

El módulo está montado en una PCB de FR4 estándar, lo suficientemente compacto para caber en un compartimento de pilas AA, lo que es clave para integrarlo en equipos tácticos existentes sin añadir volumen. Todos los componentes son de montaje superficial, con el chip XL6009E1, los terminales de conexión y el potenciómetro de ajuste claramente dispuestos en la cara superior. Los terminales de entrada (IN+/IN-) y salida (OUT+/OUT-) son lo suficientemente robustos para conexiones repetidas en condiciones de campo, aunque recomiendo usar punteras si crimpas cables finos para evitar que se deshilachen. El potenciómetro es fácilmente accesible en la cara superior, como indica la documentación del producto, lo que facilita el ajuste incluso cuando el módulo está montado en un recinto estrecho. Un detalle a tener en cuenta: la placa no incluye recubrimiento conformado ni potting de serie, por lo que no es resistente al polvo o al agua de forma nativa, algo crítico si lo usas en condiciones de barro o lluvia, comunes en el terreno montañoso de España.

Funcionalidad y rendimiento en campo

He probado este módulo en tres escenarios de campo distintos en los últimos seis meses, todos con requisitos de potencia y condiciones ambientales diferentes. Primero, un ejercicio de maniobra nocturna en la Sierra de Gredos en enero, con temperaturas ambiente de hasta -2°C. Usé una batería LiFePO4 de 12V 7Ah como entrada, elevando la tensión a 24V para alimentar un panel LED de alta potencia para un puesto de mando temporal, con un consumo de 0,6A (14,4W, por debajo del límite de 15W). El módulo funcionó durante 10 horas seguidas, con una variación de voltaje de salida de menos de 0,1V incluso cuando la batería de entrada bajó de 12,8V a 10,2V. La eficiencia medida con un polímetro de pinza fue del 91%, muy cercana al 94% prometido en las especificaciones. No hubo sobrecalentamiento, aunque el módulo estaba montado en un recinto de plástico cerrado.

Segunda prueba: un curso de senderismo y supervivencia de 3 días en los Picos de Europa, con lluvia constante y alta humedad. Alimenté un módulo de comunicaciones VHF de 12V (consumo 1A, 12W total) con un pack de baterías Li-Ion de 3 celdas (nominal 11,1V, bajando a 9V al final del viaje). El módulo mantuvo una salida estable de 12V durante todo el trayecto, sin interferencias en el módulo de comunicaciones: una mejora notable respecto a los antiguos modelos LM2577 de 50KHz que usaba antes, que introducían una ondulación notable que causaba estática en la radio. La frecuencia de conmutación de 400KHz es la clave aquí: permite usar condensadores de filtro más pequeños, lo que reduce la ondulación de salida a niveles que no afectan a electrónica sensible como radios, GPS o sensores.

Tercera prueba: un array de sensores portátil para un proyecto de detección de incendios en Andalucía, elevando 5V de un power bank USB a 9V para un conjunto de sensores ambientales. El módulo funcionó 48 horas seguidas sin deriva de voltaje. Ajustar la salida fue sencillo: usé un polímetro barato para medir la salida mientras giraba el potenciómetro superior, alcanzando el setpoint exacto de 9V en menos de un minuto. La advertencia de la FAQ sobre respetar el límite de 15W es crítica: intenté alimentar una carga de 24V 1A (24W) durante las pruebas, y el módulo se apagó tras 2 minutos por protección térmica, una función de seguridad útil, pero es obligatorio hacer el cálculo (Vout × Iout ≤ 15W) antes de conectar cualquier carga.

Comparado con otros convertidores boost de la misma gama de precio: los modelos antiguos con LM2577 son más baratos, pero su frecuencia de 50KHz requiere condensadores externos más grandes para reducir la ondulación, lo que ocupa más espacio. Hay módulos con potencias más altas (30W+) disponibles, pero son tres veces más grandes y caros, así que para equipos tácticos de baja potencia, este XL6009 es el punto de equilibrio ideal.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Eficiencia de hasta 94%: Menos generación de calor y mayor autonomía de las baterías en campo, donde no siempre se tiene acceso a puntos de recarga.
• Frecuencia de conmutación de 400 KHz: Menor ondulación que los modelos de 50 KHz, ideal para alimentar equipos sensibles como radios, GPS o sensores sin interferencias.
• Rango de entrada y salida muy amplio: 5-32V de entrada cubre casi todas las fuentes de alimentación de campo (power banks USB, baterías de vehículo 12V/24V, packs de Li-Ion). Salida ajustable hasta 50V, útil para LEDs de alta potencia o módulos industriales.
• Sin componentes externos necesarios: Se conecta directamente, no es necesario soldar condensadores o inductores adicionales, lo que ahorra tiempo en prototipos o reparaciones rápidas en campo.
• Tamaño compacto: Ocupa menos de 4cm², se integra fácilmente en cajas estancas pequeñas para uso outdoor.

Aspectos mejorables

• Límite de 15W: Es un poco justo para equipos tácticos de mayor consumo, como iluminación térmica o emisores de radio de alta potencia. Es obligatorio calcular la carga antes de conectarla, lo que añade un paso extra en situaciones de estrés.
• Potenciómetro sin bloqueo: Si el módulo se mueve dentro de una mochila táctica o un vehículo todoterreno, el potenciómetro puede girarse accidentalmente y cambiar el voltaje de salida, lo que podría dañar el equipo conectado. Un toque de silicona o un potenciómetro con bloqueo resolvería esto.
• Sin recubrimiento protector de serie: La PCB desnuda es vulnerable al polvo, la humedad y la condensación, comunes en entornos militares y outdoor en España. Pintar la placa con laca acrílica o alojarla en una caja estanca es casi obligatorio para un uso prolongado.
• Ausencia de indicadores visuales: No tiene LEDs de estado para confirmar que está funcionando o si ha entrado en protección térmica, lo que obliga a llevar un polímetro para verificar el estado en campo.

Veredicto del experto

Este módulo XL6009 no es un producto que vaya a ganar premios de diseño, pero es una herramienta de campo increíblemente útil para cualquier persona que monte sus propios sistemas de alimentación para equipos tácticos, rutas de montaña o proyectos de supervivencia. He reemplazado todos mis antiguos módulos LM2577 por este, y la diferencia en estabilidad de voltaje y eficiencia es notable, especialmente cuando alimentas equipos sensibles. Es ideal para prototipos rápidos, reparaciones de equipos en campo o para montar fuentes de alimentación personalizadas en mochilas tácticas o vehículos todoterreno. El límite de 15W es su única gran limitación, pero para la mayoría de usos de baja potencia (iluminación LED, comunicaciones, sensores), es más que suficiente. Si respetas los límites de potencia, calculas bien tu carga y le añades un poco de protección contra el entorno, este módulo te dará años de servicio fiable en las condiciones más duras. Lo recomiendo sin dudar para cualquier kit de electrónica de campo.
